La
télévision est aussi un sujet de collection vaste avec les téléviseurs, les
caméras de prises de vues, les magnétoscopes de tous formats et divers
appareils donc quelques tubes cathodiques :
Voici ma collection de matériels vidéo (84 appareils) :
Le matériel vidéo
|
||
|
Les caméras |
||
|
|
|
|
|

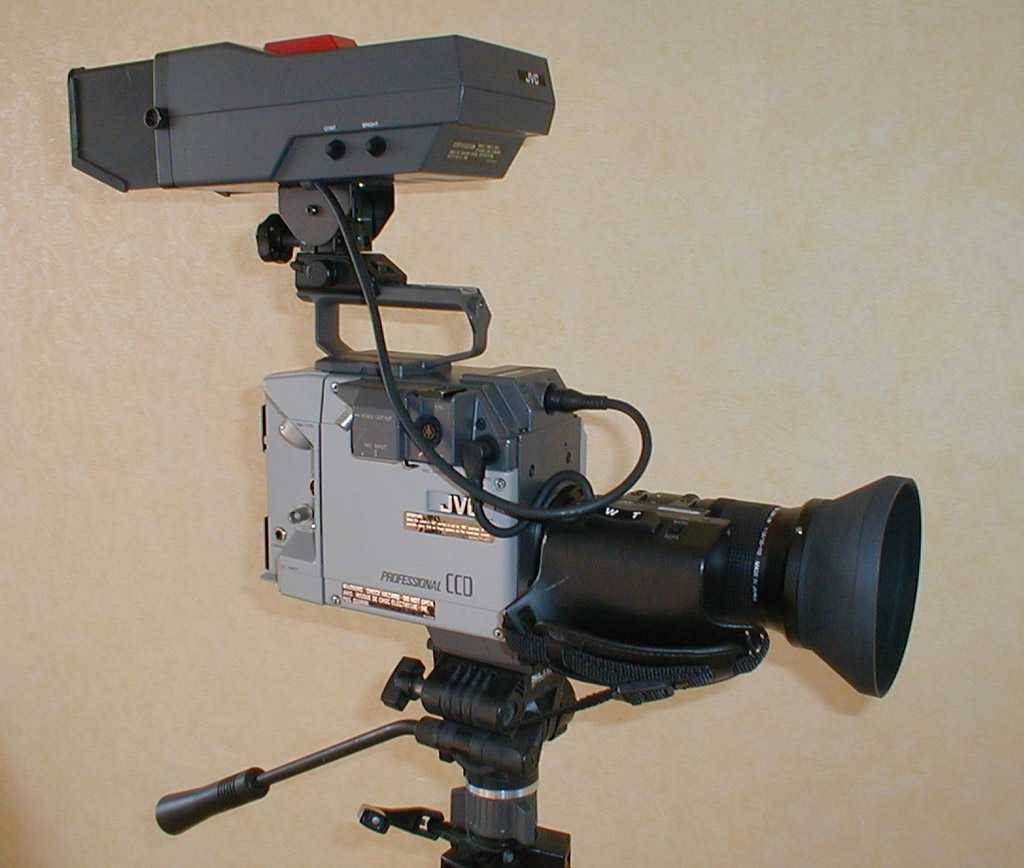

Caméra professionnelle de studio JVC BY10 de 1988 Capteur mono CCD. Sortie composite PAL 625 lignes |

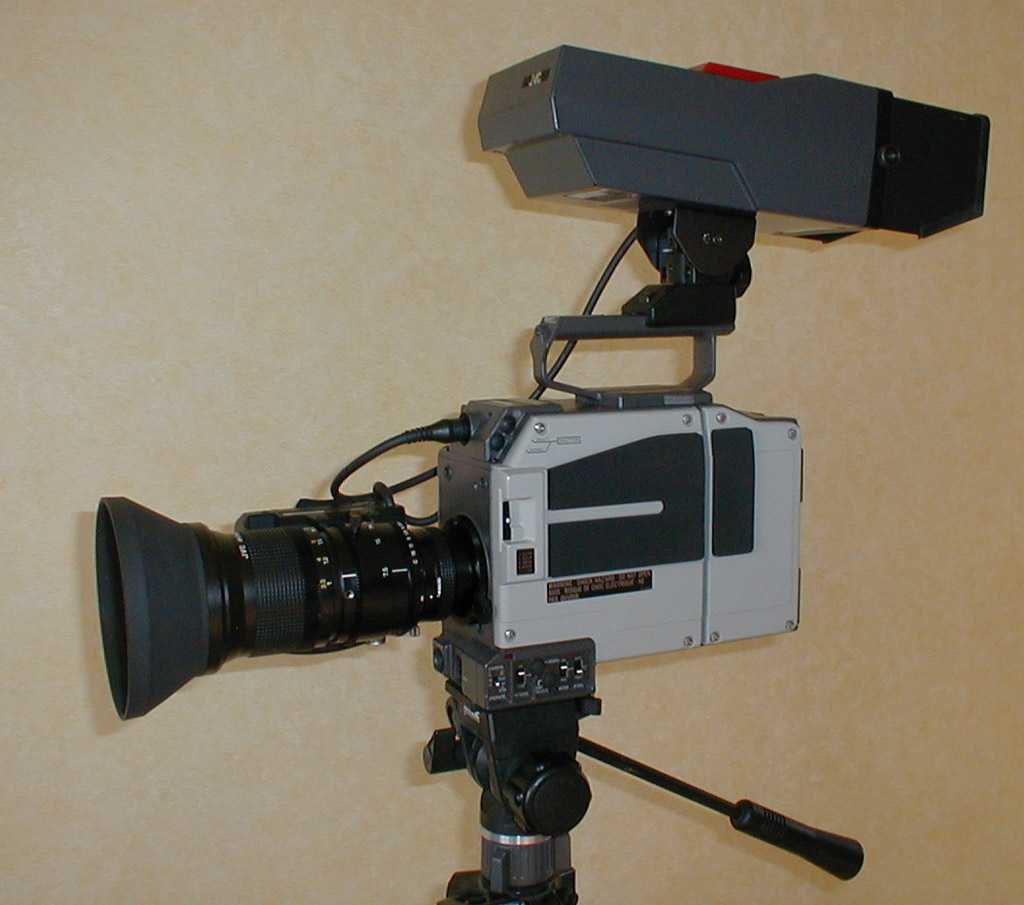

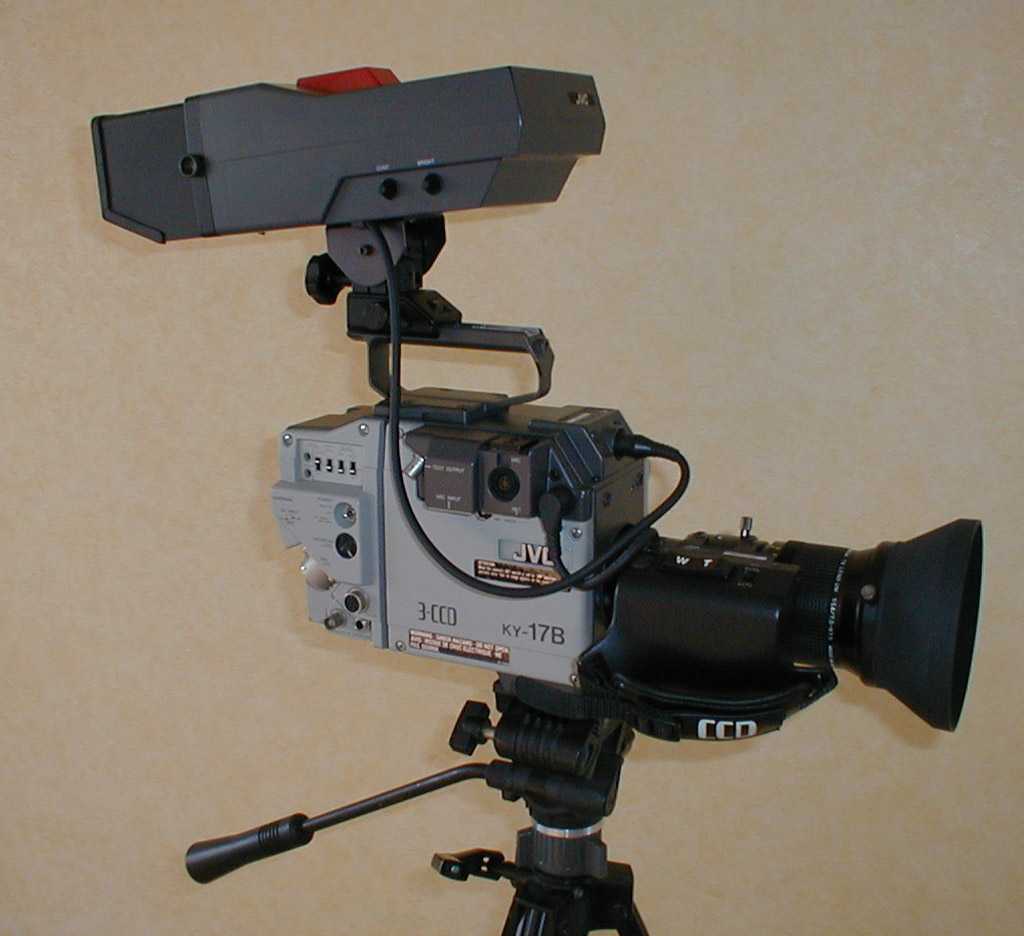

Caméra professionnelle de studio JVC KY17BE de 1992 Capteur tri CCD. Sortie composite PAL 625 lignes |
|
|
|
|
|
|

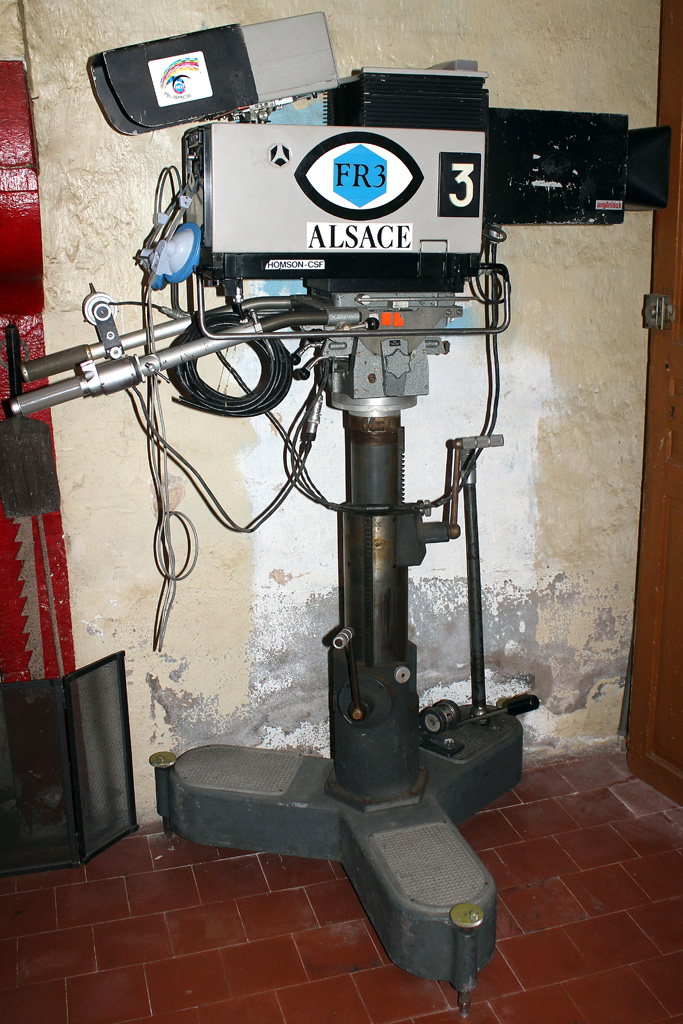

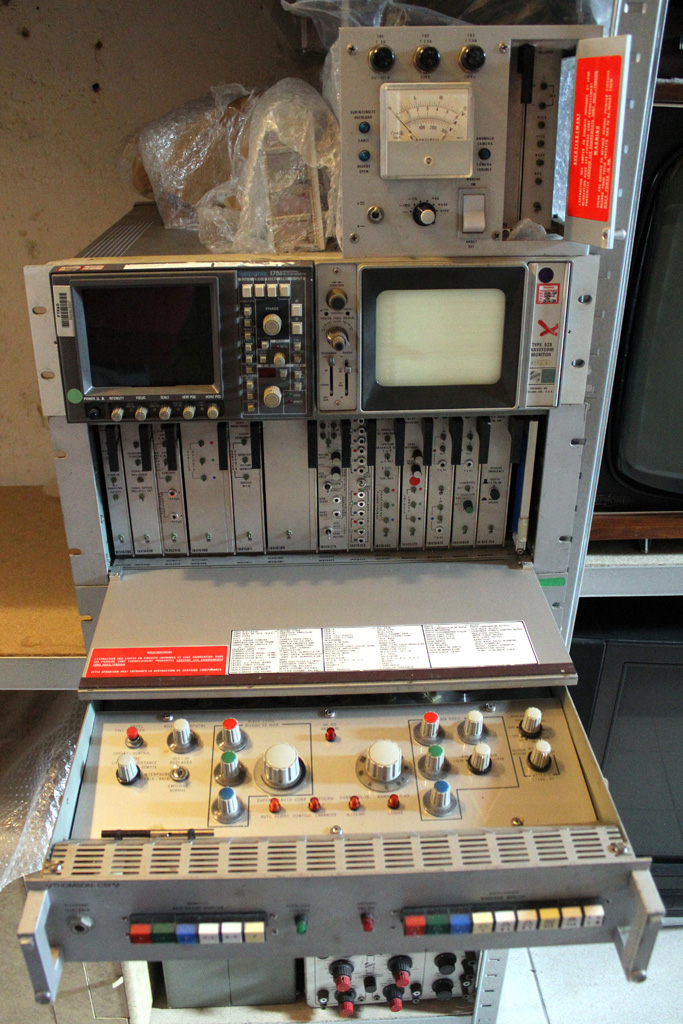

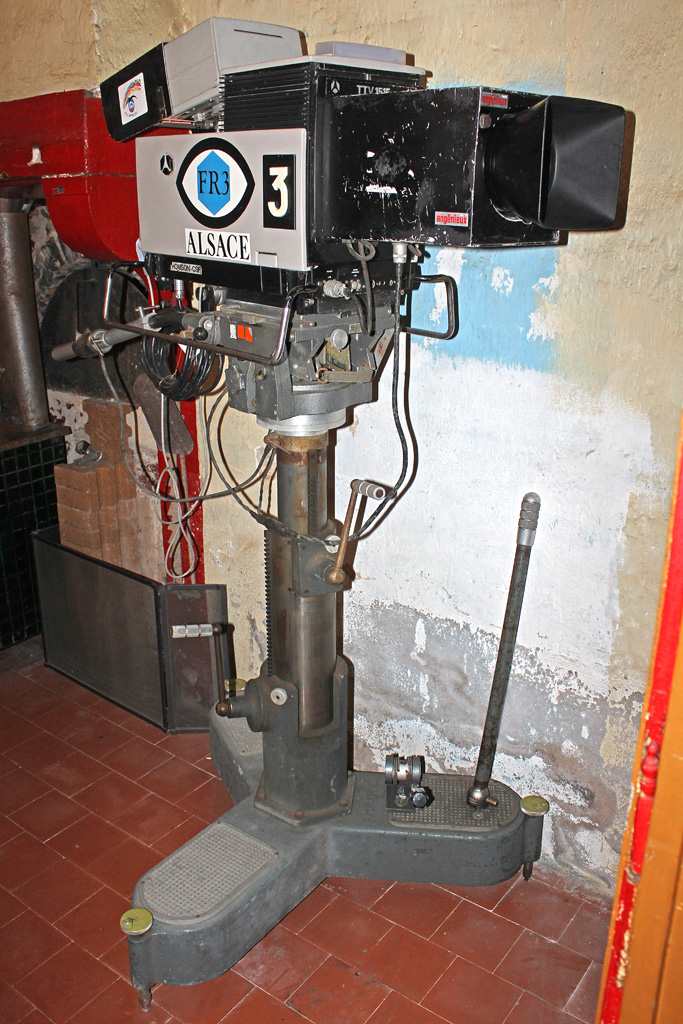

Caméra couleur 625 lignes de studio, tri tubes Plumbicon 30mm, THOMSON CSF, TTV1515 de 1971. Ce modèle vient des studios de FR3 Alsace et est équipé d'un
objectif Angénieux, zoom x15. Liaison caméra par
câble TRIAX. La caméra est montée sur son pied ECLAIR The Crab N°853 de la RTF avec les commandes d'objectif et le
casque de liaison. A droite, rack de la voix

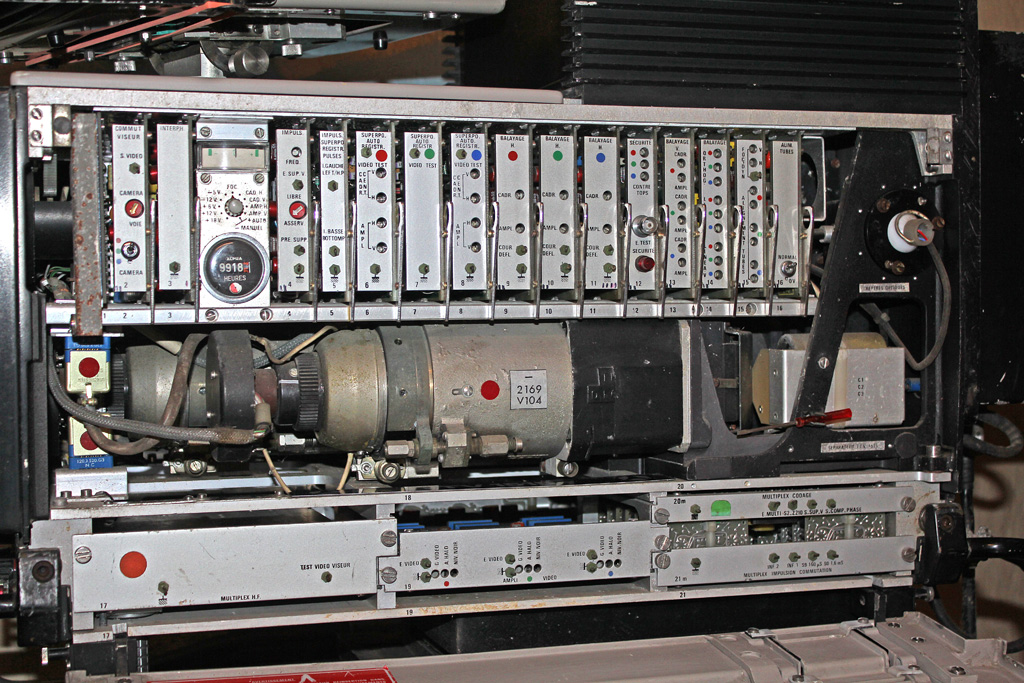

de commande et de réglages lié à la caméra. Vue interne
de la caméra, ici. |
||
|
|
|
|
|
|
||
|
Magnétoscope noir et blanc à bande ½ pouce EIAJ JVC PV 4500 et sa
caméra JVC GS 4500 de 1970. Capteur vidicon noir et blanc. |

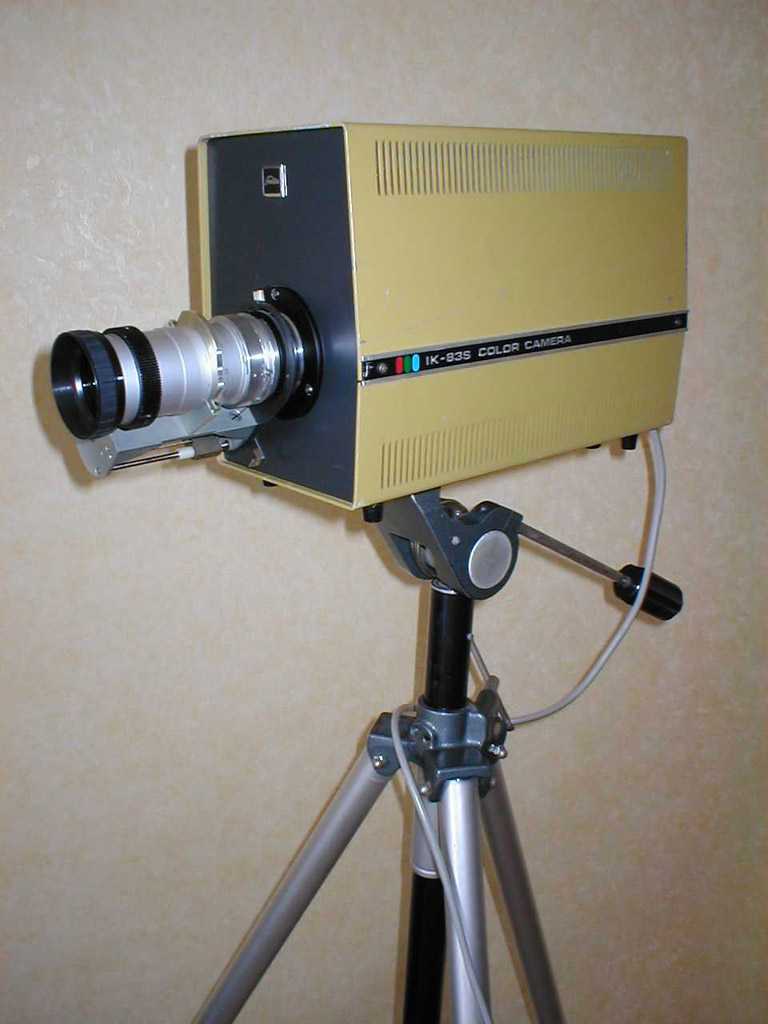

Caméra de studio couleur SECAM 625 lignes TOSHIBA IK83S de 1974. Bi tubes vidicon, l'un pour le rouge et bleu l'autre pour le
vert. . |

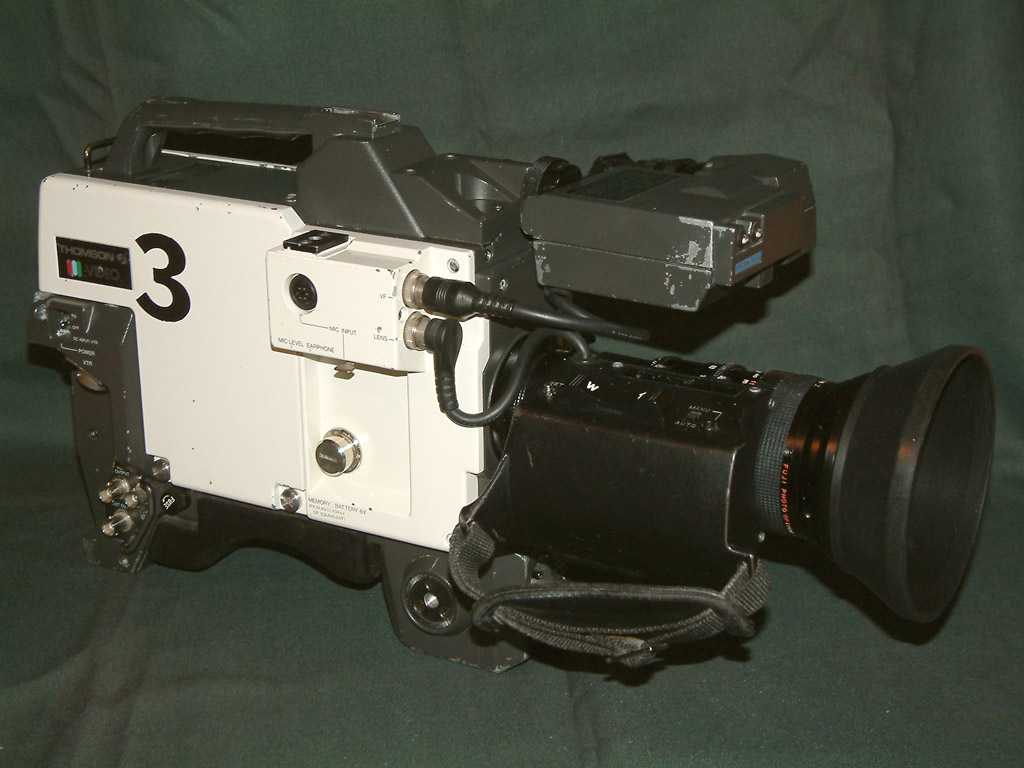

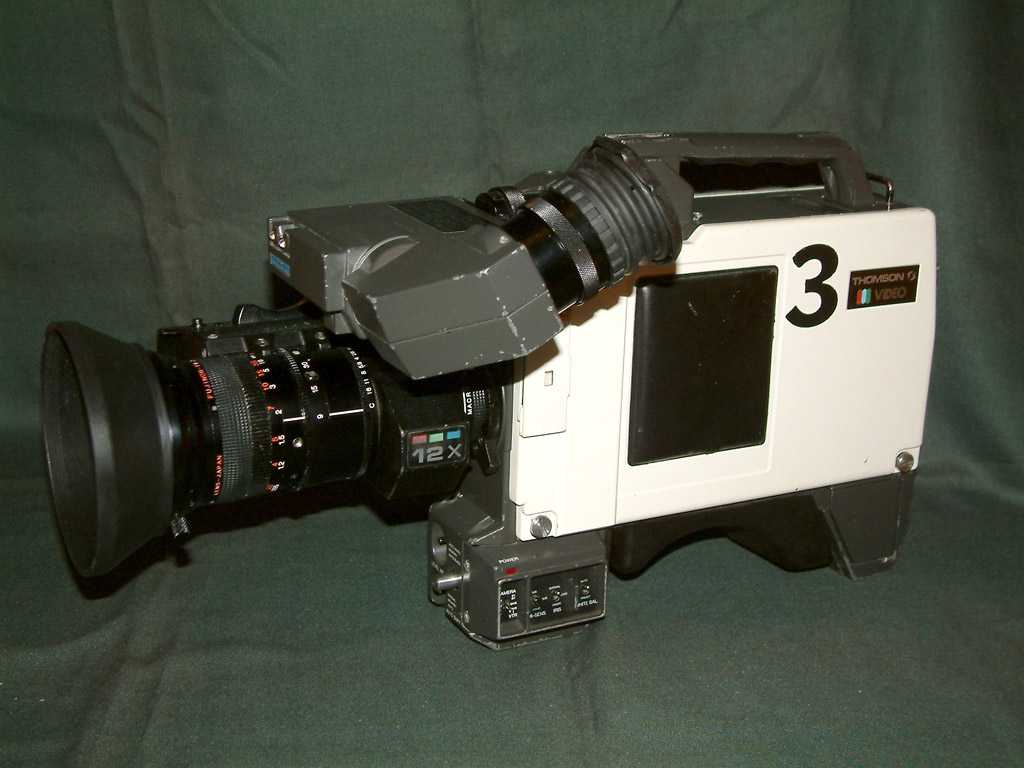

Caméra vidéo couleurs d'épaule pro. tri
tubes Plumbicon, THOMSON VKP214T de
1981 (réf sous JVC KY320). Ce modèle vient des studios de FR3 Languedoc Roussillon. |
|
|
|
|
|
Ensemble

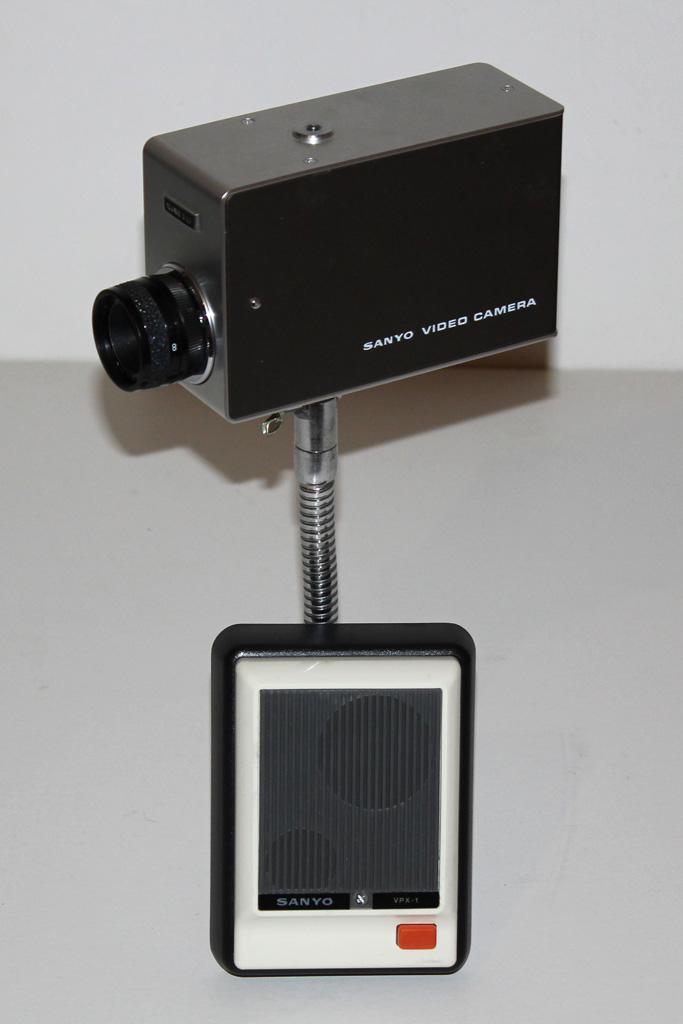

caméra vidéo interphone SANYO
VC-700, années 70. |

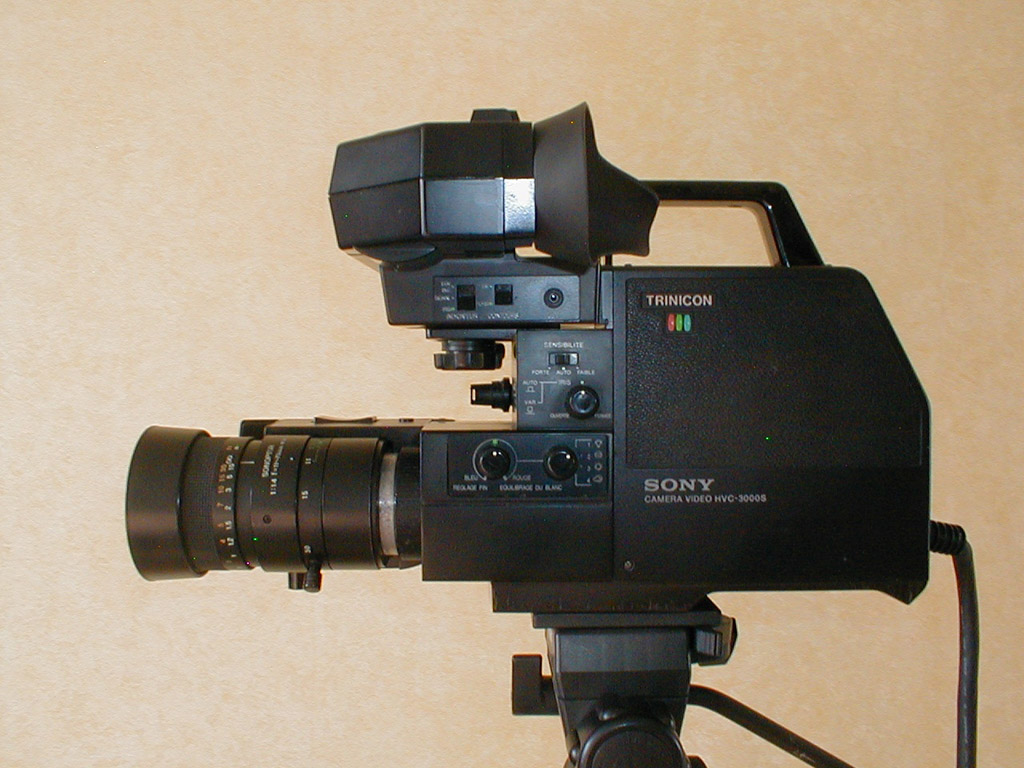

Caméra
couleur SECAM mono tube Trinicon Sony®
HVC3000S de 1981 Fonctionne
avec le magnétoscope Bétamax® SL 3000F. |

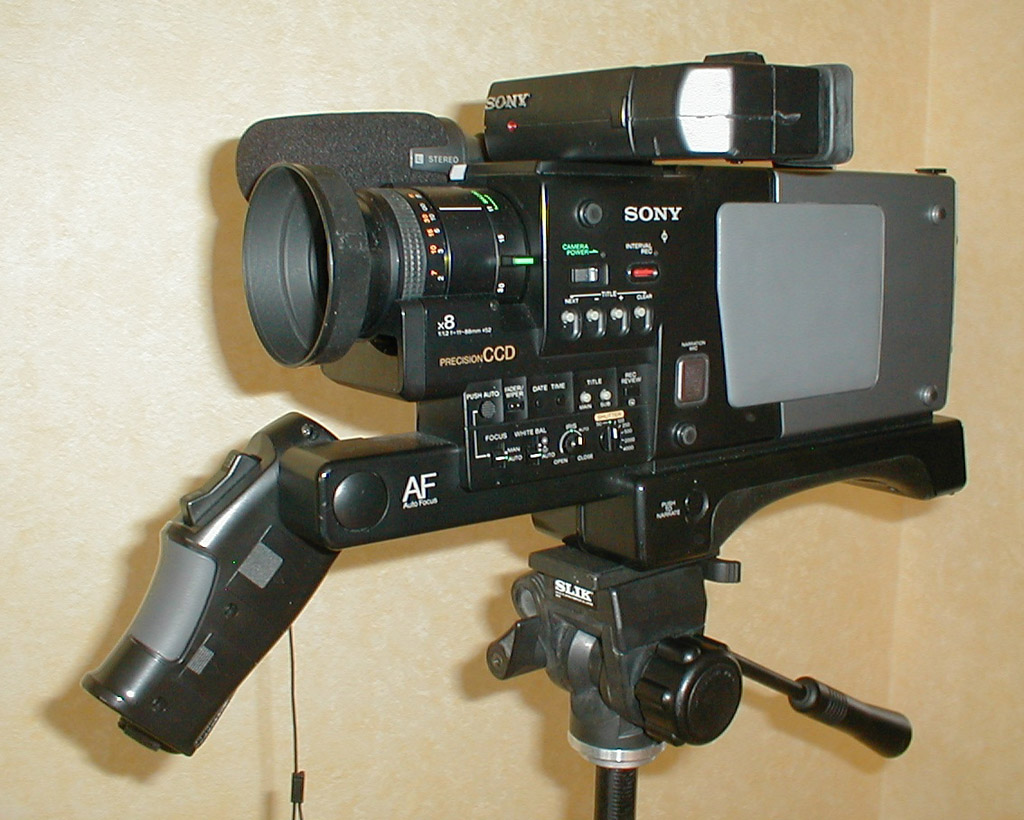

Caméscope mono CCD à cassette Vidéo 8, bande 8mm, avec l'enregistrement
de l'audio en numérique PCM, Sony®
CCD V200E de 1988. |
|
|
|
|
|

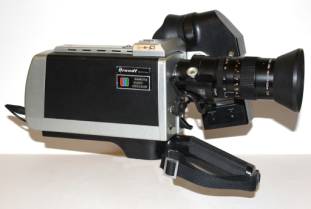

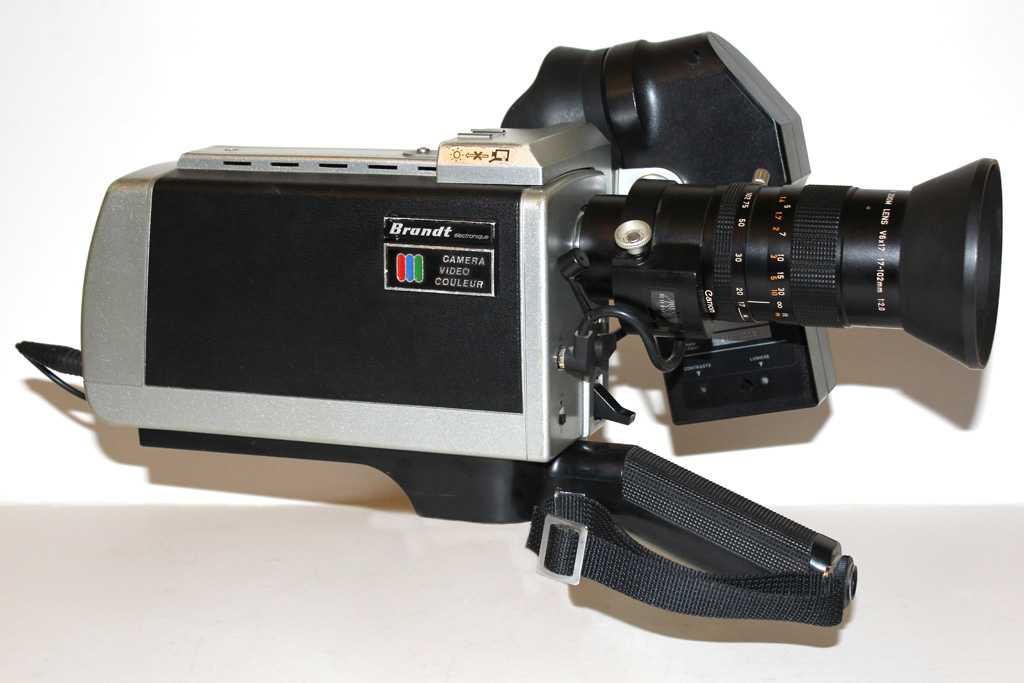

Caméra vidéo couleur grand publique à mono tube vidicon RVB BRANDT de 1980. Vidicon 1" couleurs MATSUSHITA S4077C |

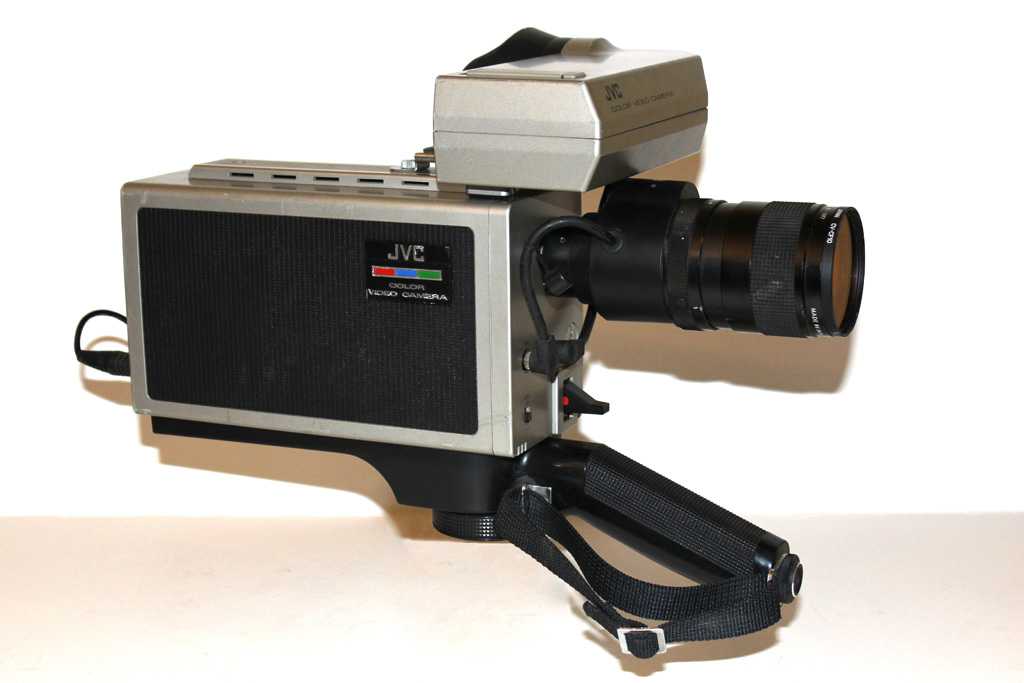

Caméra vidéo couleur grand publique à mono tube vidicon RVB JVC CV 3001 de
1980. Vidicon 1" couleurs MATSUSHITA S4077C |

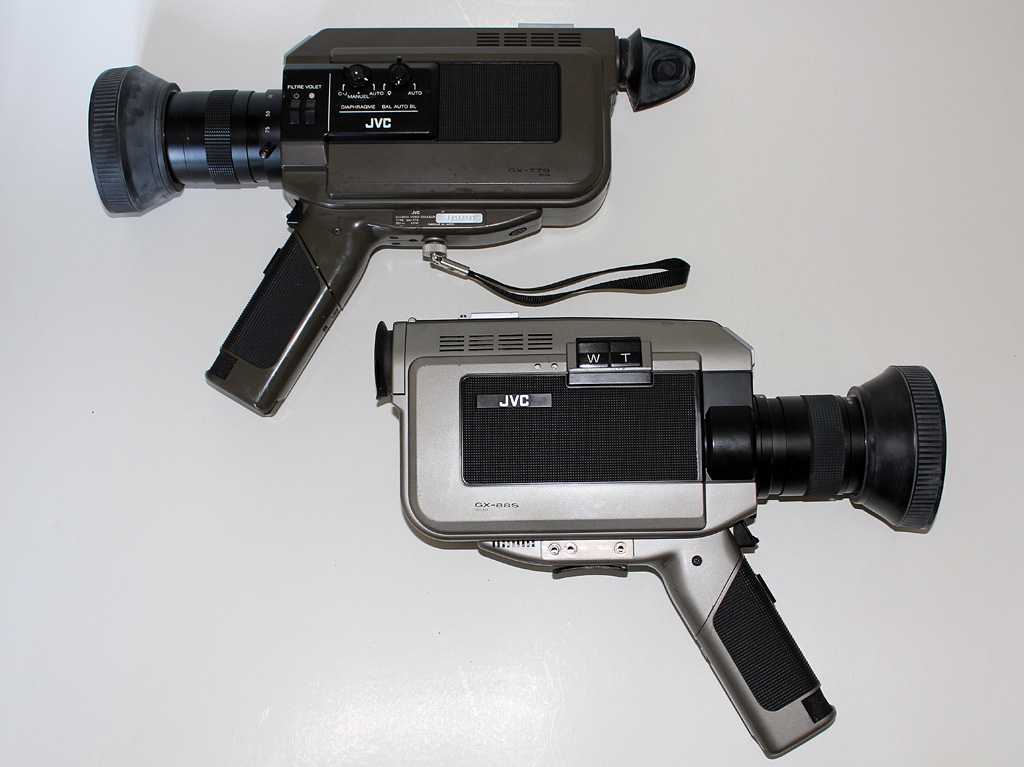

Caméras vidéo couleur grand publique à mono tube vidicon RVB JVC GX77s en haut et GX88s
en bas de 1980. |
|
|
|
|
|

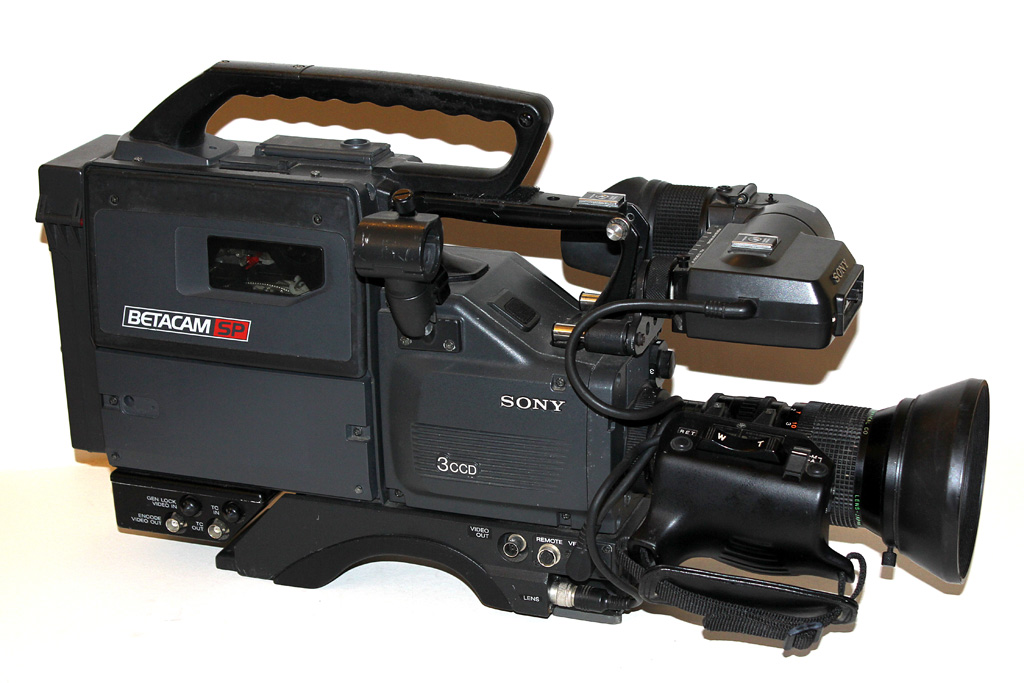

Caméscope
Professionnel de reportage tri CCD au standard Betacam
SP bande ½ pouce. Tête

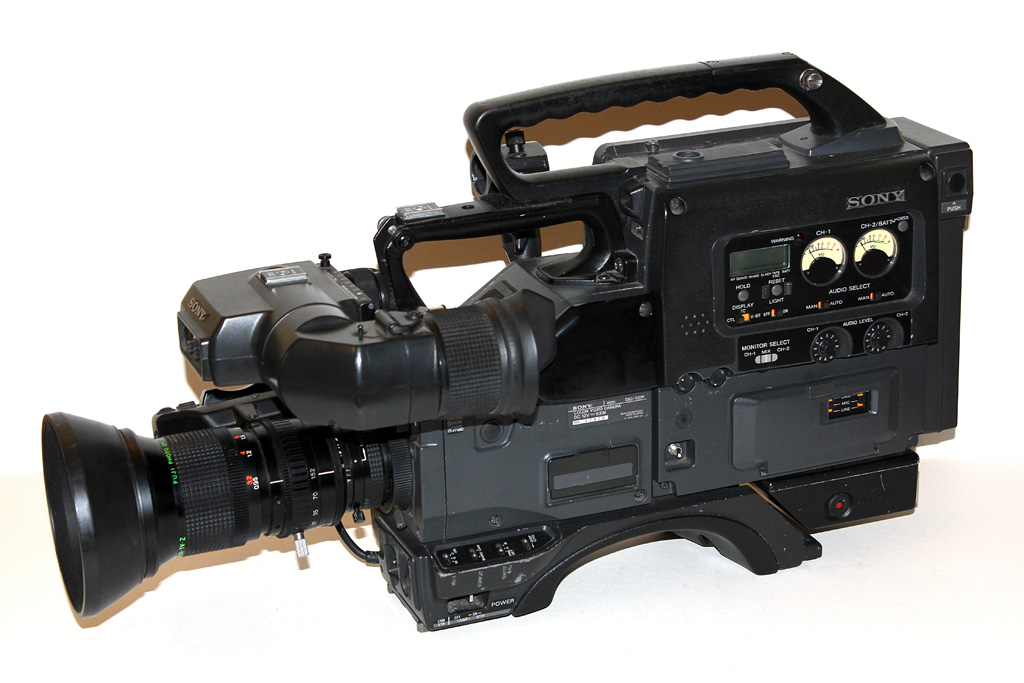

caméra tri CCD Sony® DXC-537P. Magnétoscope Betacam SP Sony® PVV-1P. Viseur
noir et blanc Sony® DXF-501CE. Optique 9,5 – 152mm f1:1.8 Fujinon TV
VCL-916BY. Batterie NP1
12V Ce modèle
date de 1992. |

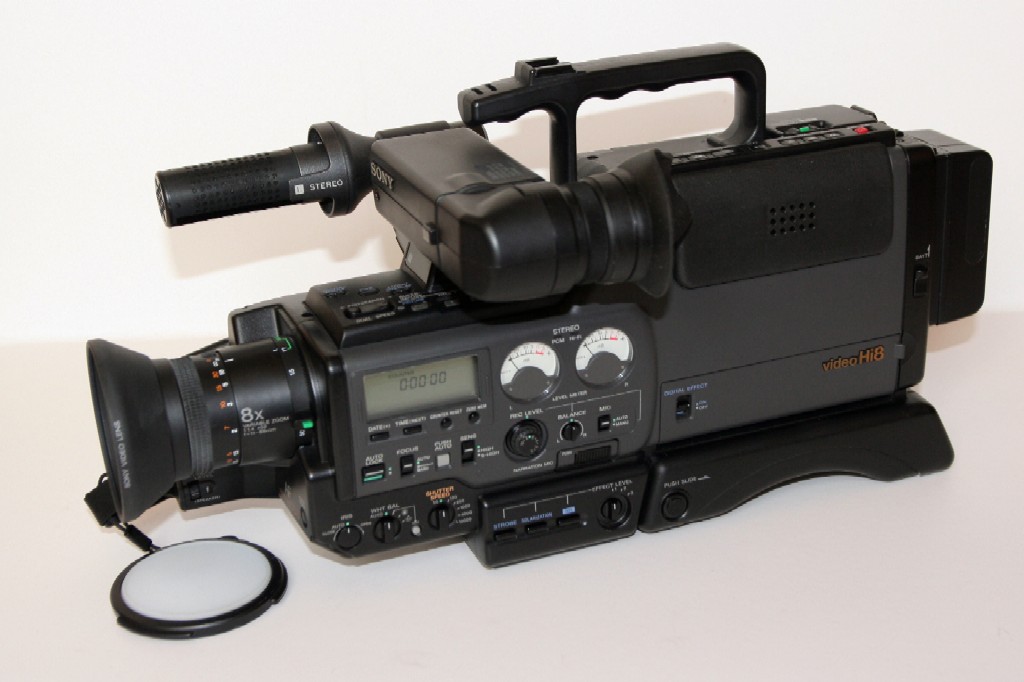

Caméscope grand publique mono CCD au standard Hi8 avec l'enregistrement
de l'audio en numérique PCM et traitement numérique de la vidéo, Sony®
CCD V5000E de 1993. Capteur CCD de 470 000 pixels. |
|
|
|
|
|
|

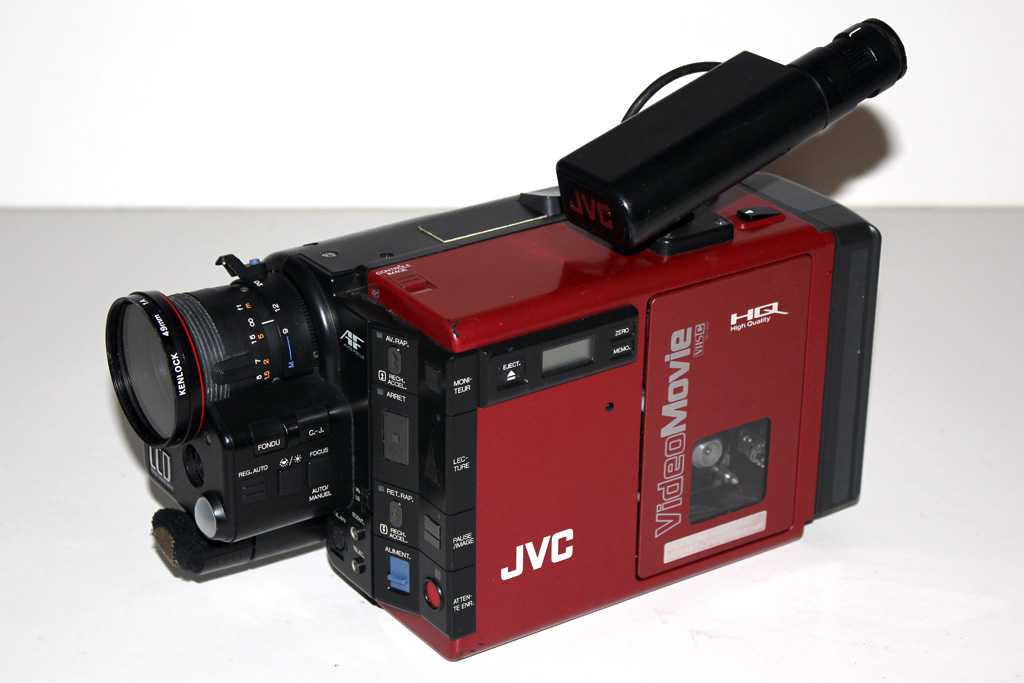

Caméscope
SECAM à cassette VHS-C JVC GR-C7S de 1986. Capteur
CCD de 270 000 pixels. |

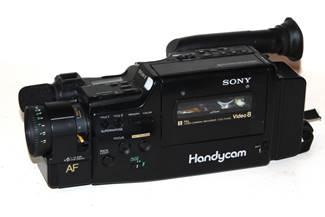

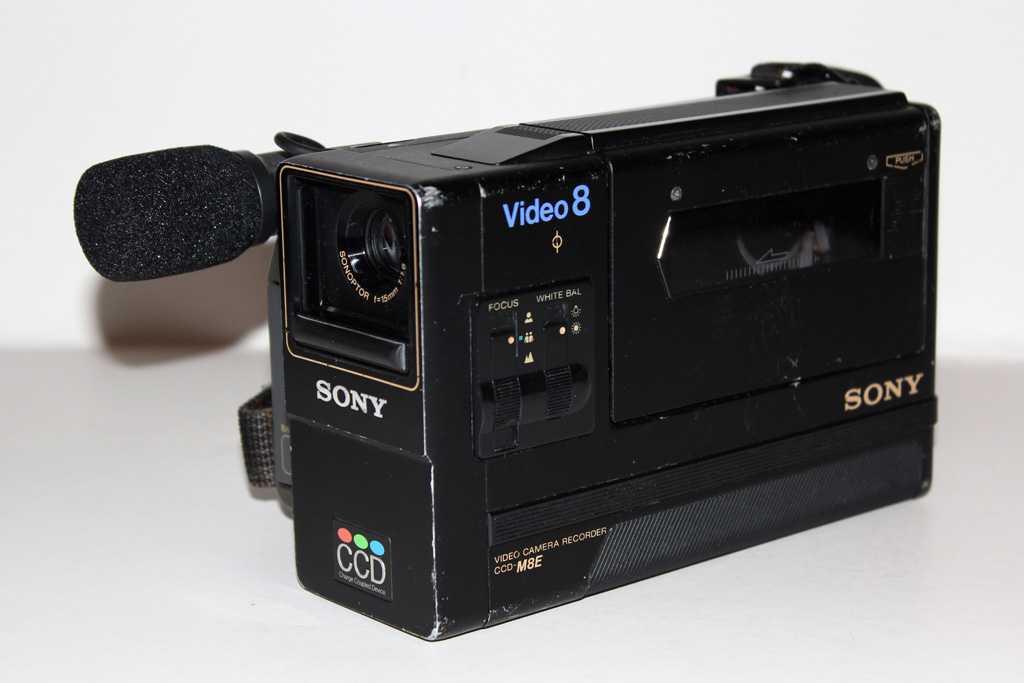

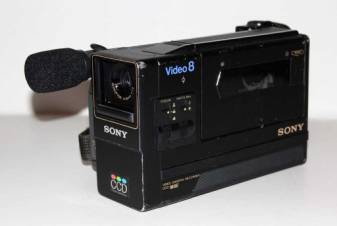

Premier caméscope de poing "Handycam"
à cassette Vidéo 8, bande 8mm, Sony® CCD M8E de 1985. Ce caméscope n'a pas de fonction lecture, elle ne fait
qu'enregistrer, n'a pas de zoom et le viseur est optique. CCD 2/3" couleurs 250 000 pixels SONY IU021CK.AA |

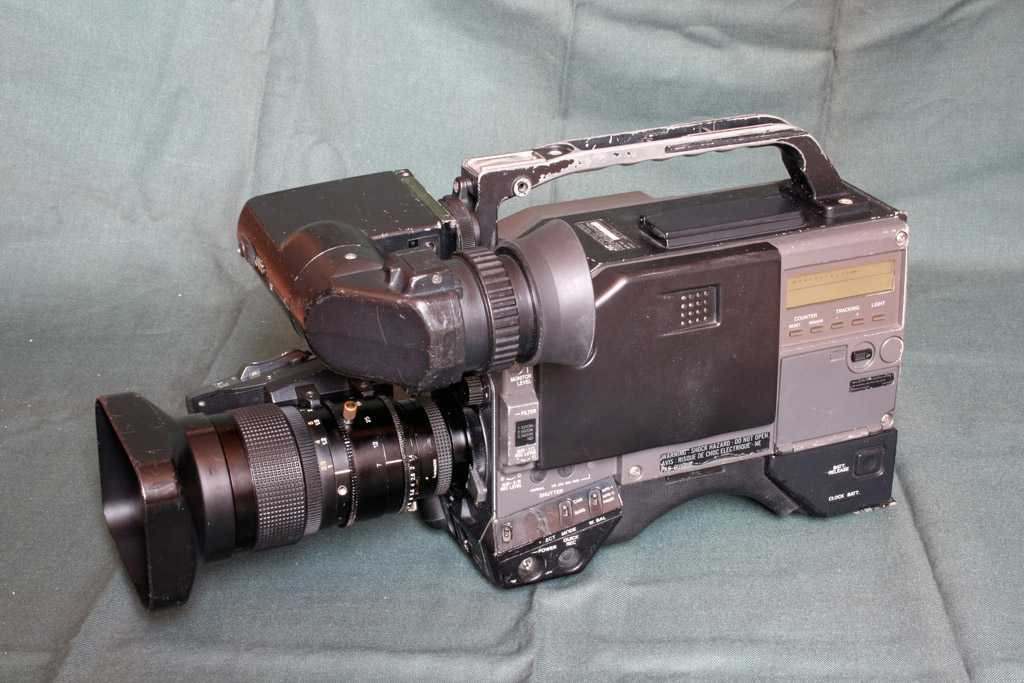

Caméscope pro d'épaule au format S VHS C de JVC GY X1 TC de
1994. Capteur tri CCD. Ce modèle vient des studios d'Aqui
TV Périgord. |
|
|
|
|
|
Caméra
vidéo couleur SECAM grand publique à mono tube Vidicon RVB 1 pouce. THOMSON KC
TC1 de 1980. Vidicon
1" couleurs MATSUSHITA S4077C |

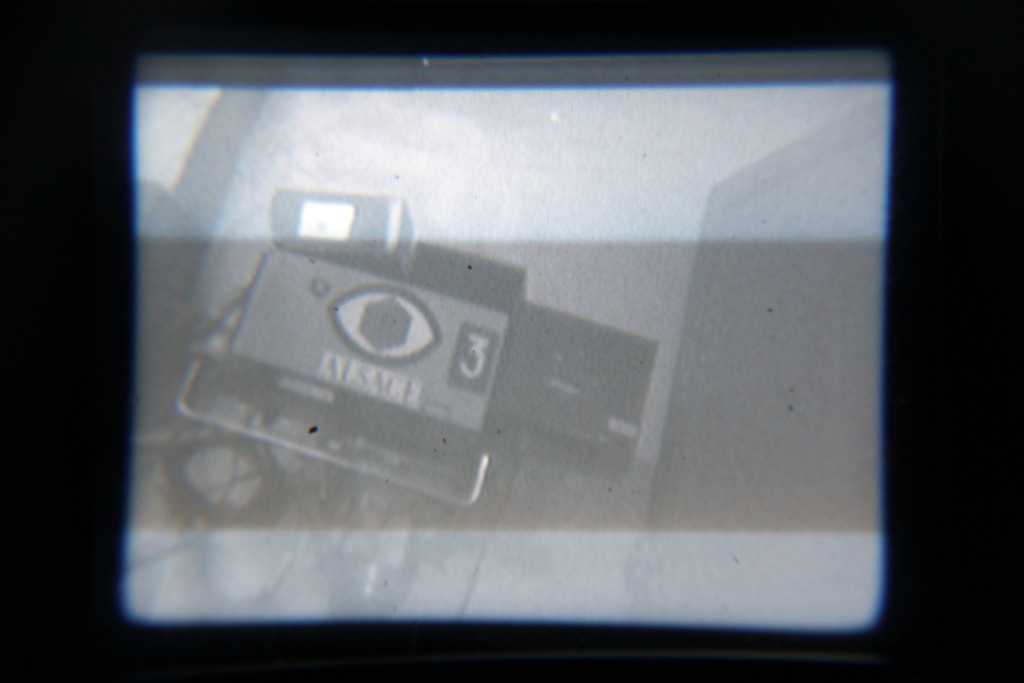

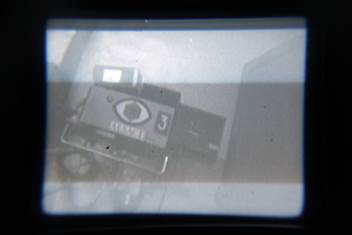

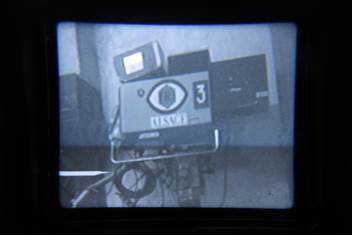

Image tirée du viseur THOMSON VK C1 de la caméra KC TC1. |
Ensemble de vidéo mobile grand publique avec le magnétoscope
VHS Secam THOMSON VK303T, la caméra couleur Secam KC TC 1S et son
alimentation A303T. L'ensemble date de 1980 et pèse 15Kg. |
|
|
|
|
|

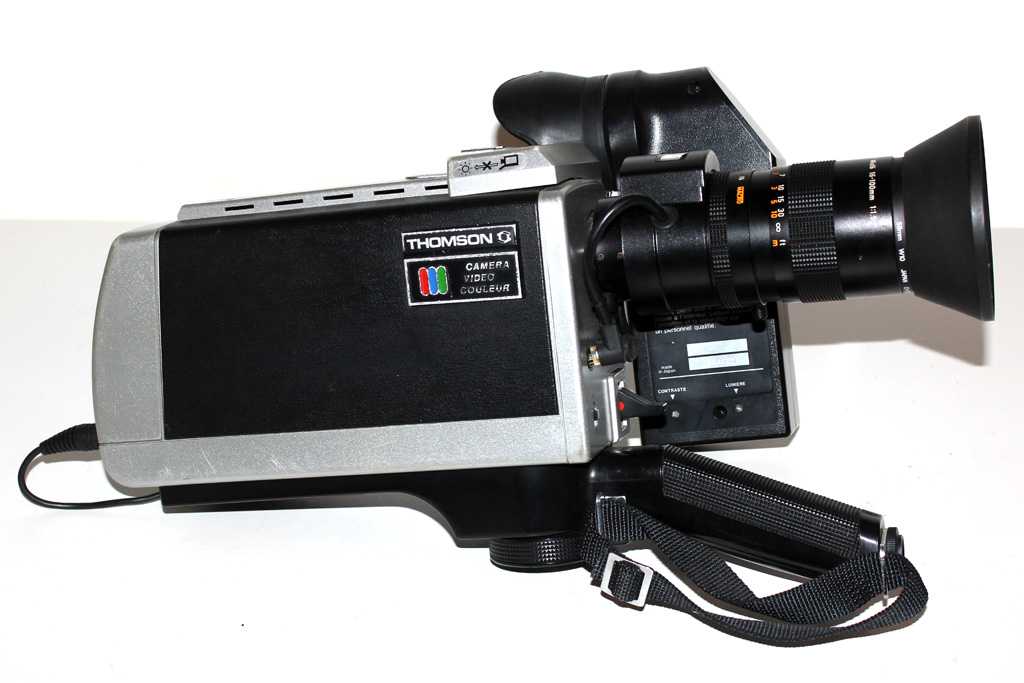

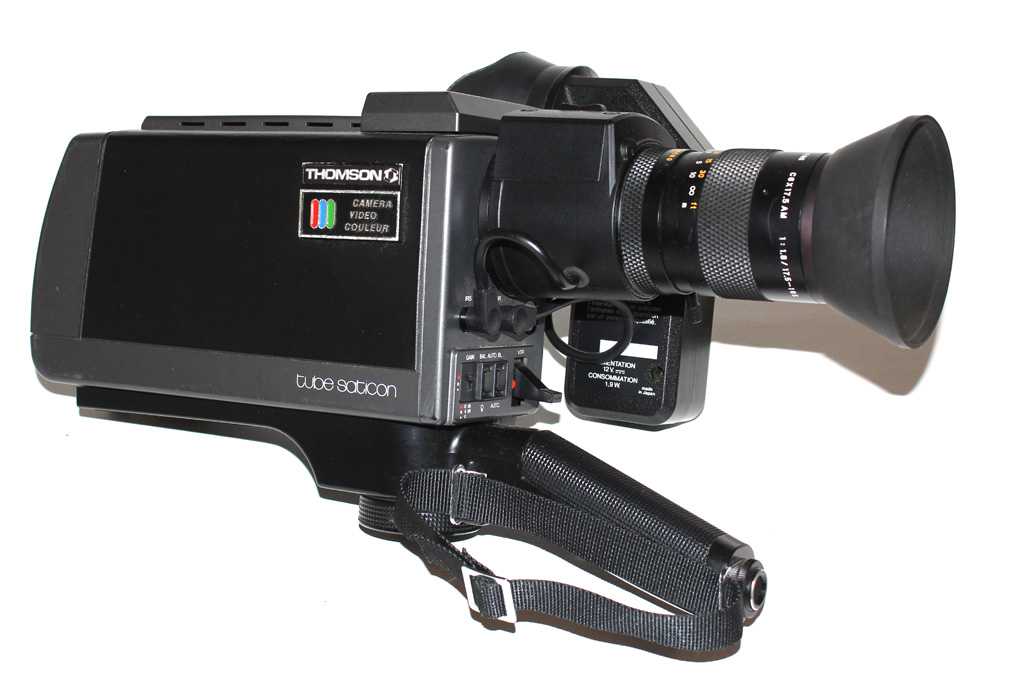

Caméra
vidéo couleur SECAM grand publique à mono tube Saticon
RVB 1 pouce. THOMSON
CSS02T de 1982. |
Image tirée du viseur THOMSON VK C3 de la caméra CSS02T. |

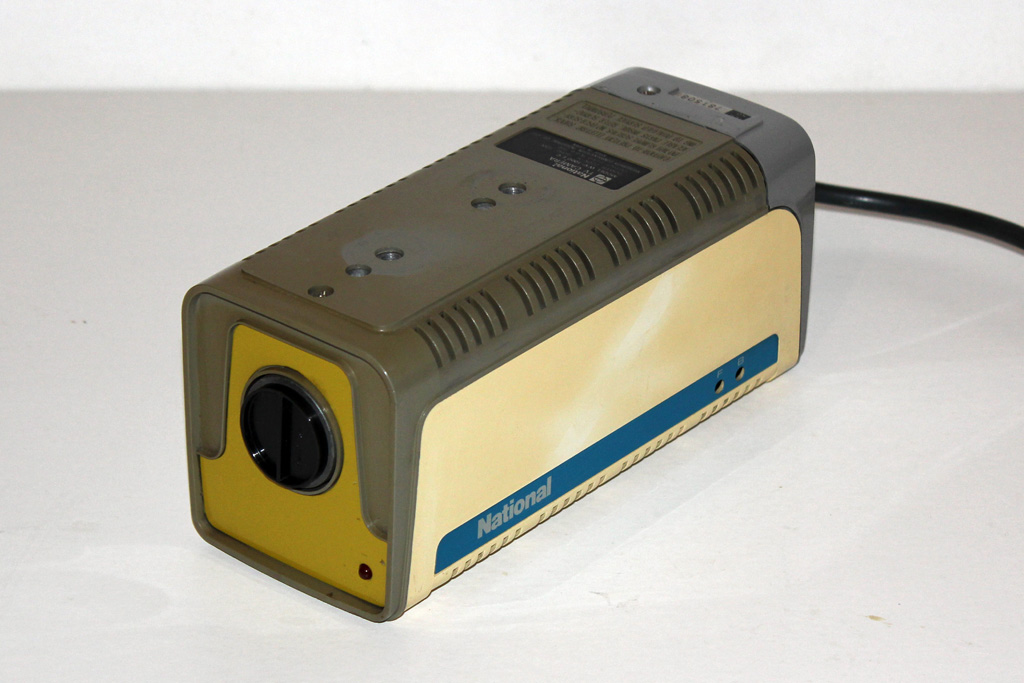

Caméra de
surveillance noir et blanc à tube vidicon 625 lignes, National
WV-1000 EC, années 1970. Objectif à
monture C (non présent sur la photo). |
|
|
|
|
|

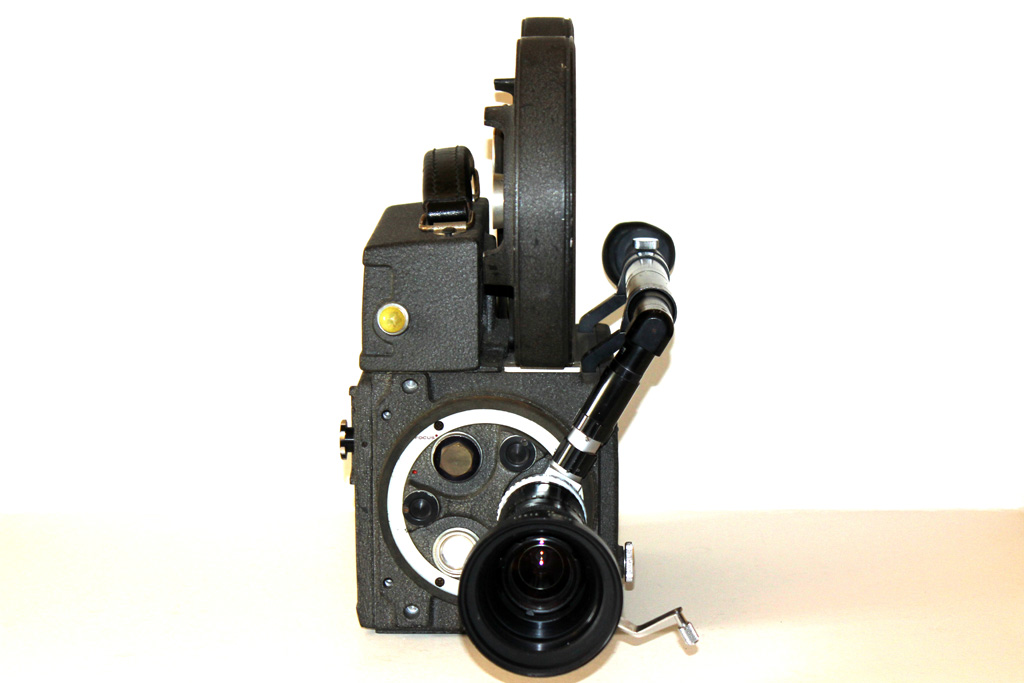

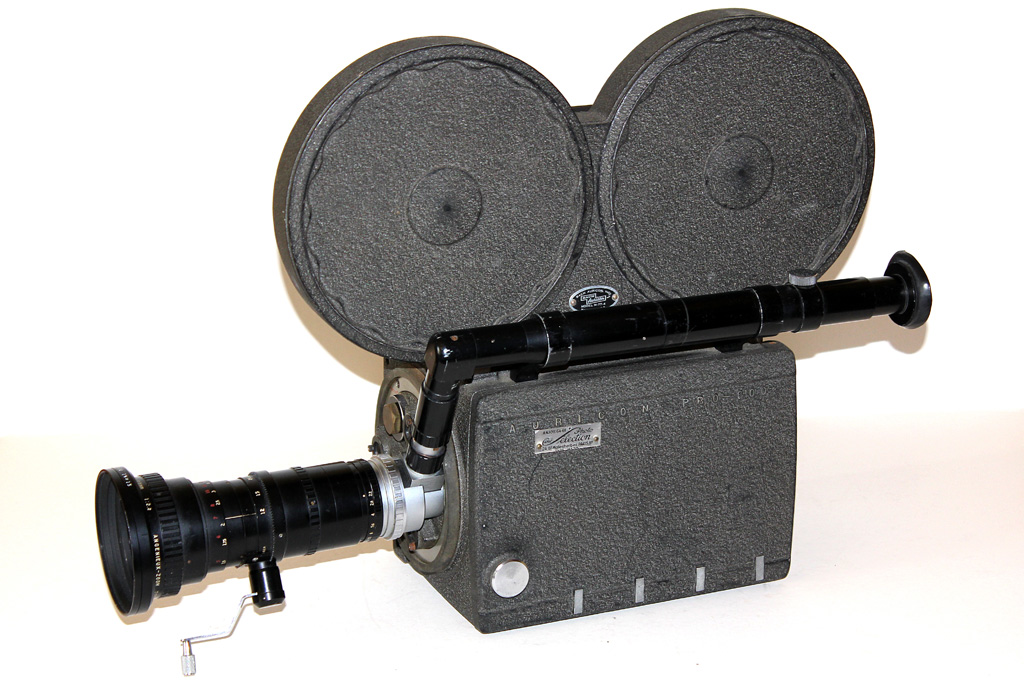

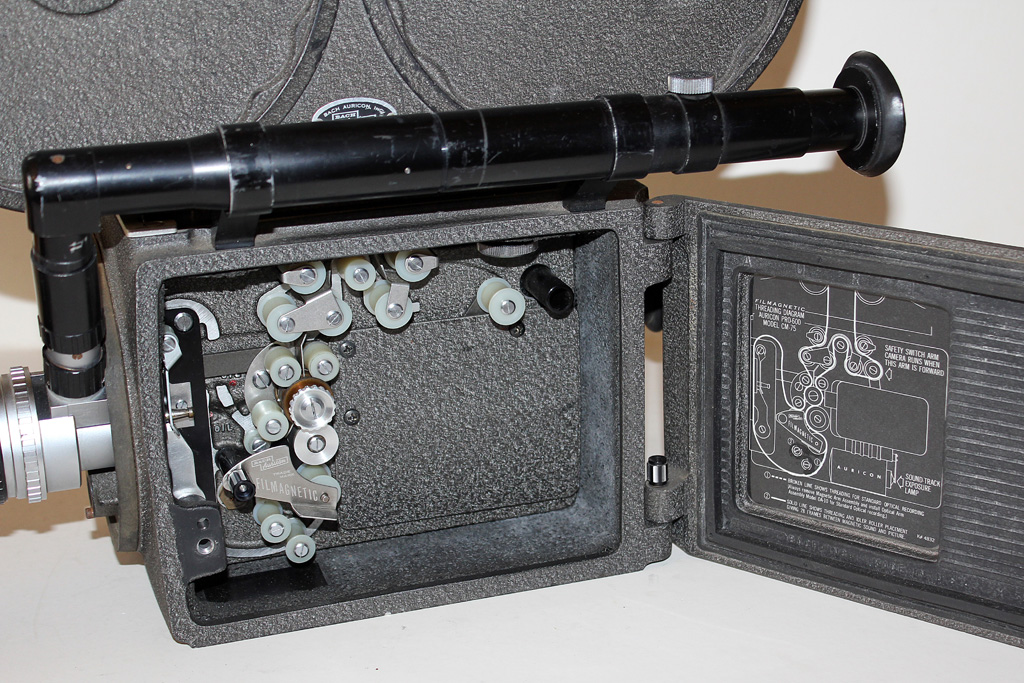

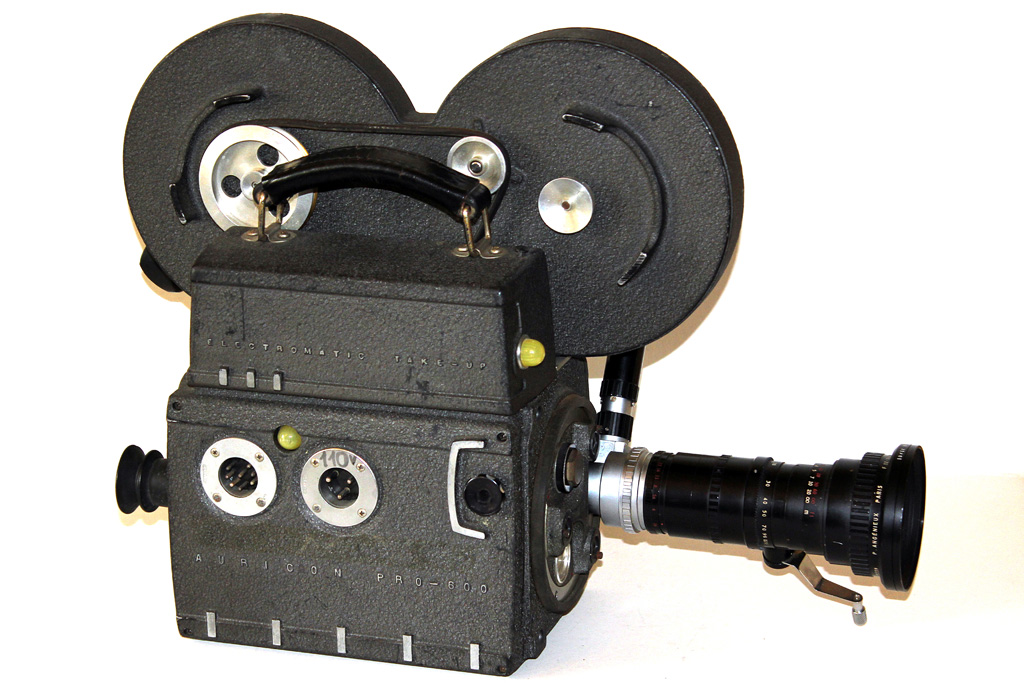

Caméra
argentique pour le cinéma et la télévision (actualités/reportages) utilisant
de la pellicule 16mm. BACH
AURICON (USA), Auricon Pro 600 modèle CM-75-FM
Filmagnetic de 1955 avec un magasin modèle M-77-4
(400 pieds) issu d'une Pro 600 Spécial. Elle est
équipée d'un objectif Zoom ANGENIEUX (France) 10 x 12A (avec
viseur) 12 – 120 mm, f2.2, monture C. Ce modèle
tourne en 25 images par seconde entrainé par un moteur synchrone. Magasin
600 pieds (182m), autonomie 15 minutes de tournage Magasin
400 pieds (122m), autonomie 11 minutes de tournage Cette
caméra sonore à enregistrement en son optique et/ou magnétique (système Filmagnetic) utilise des magasins de 600 pieds ou de 400
pieds, plus léger. La forme
quelque peu étrange de cette caméra est due au fait qu'elle est entièrement
blindée : c'est-à-dire qu'elle est silencieuse pour fonctionner dans un
studio à proximité immédiate du microphone. Le
mécanisme est enveloppé dans un boîtier en aluminium recouvert de caoutchouc
spongieux et suspendu par des supports spéciaux de sorte qu'aucun bruit
mécanique ne soit transmis au boîtier extérieur. Comme cette caméra est très
silencieuse, elle est équipée d'un voyant lumineux qui s'allume en cas de
tournage. Sur le côté droit de celle-ci (photo du milieu) se trouvent deux

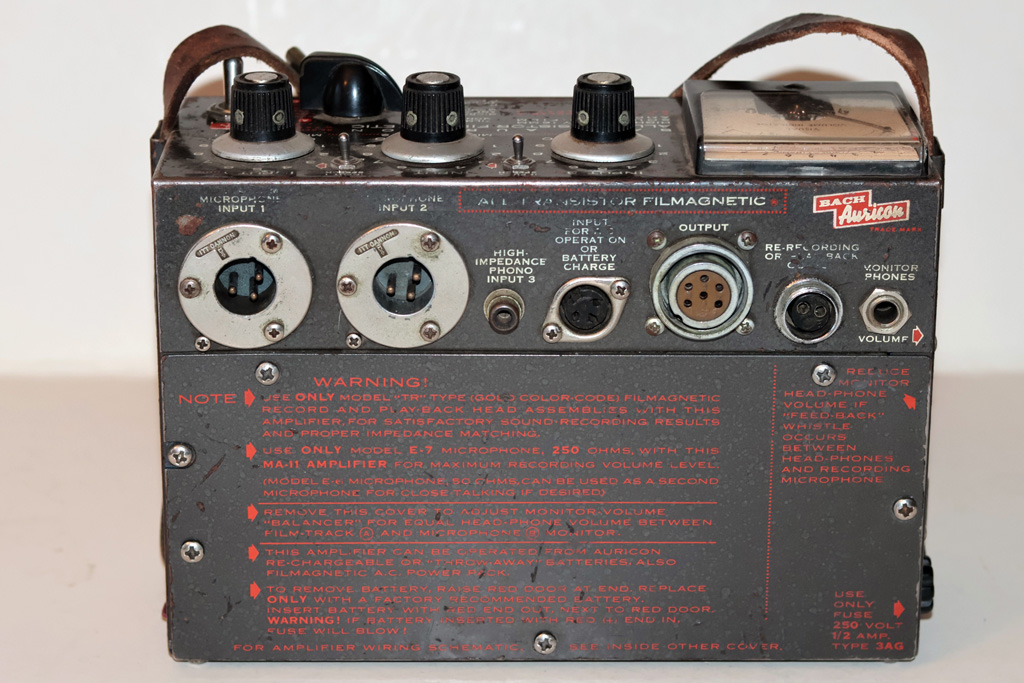

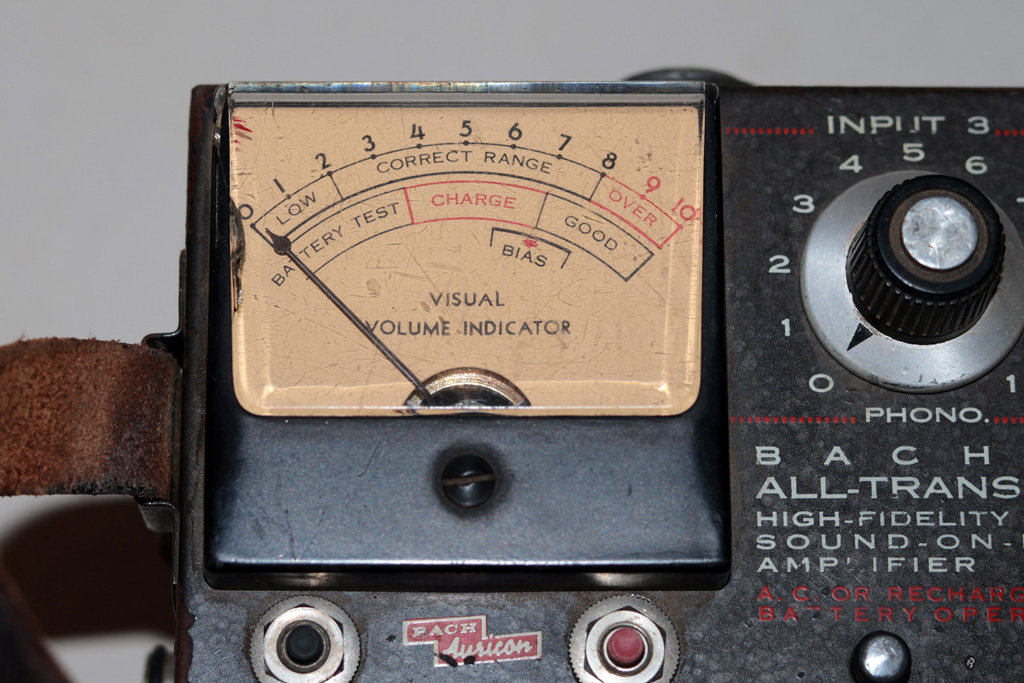

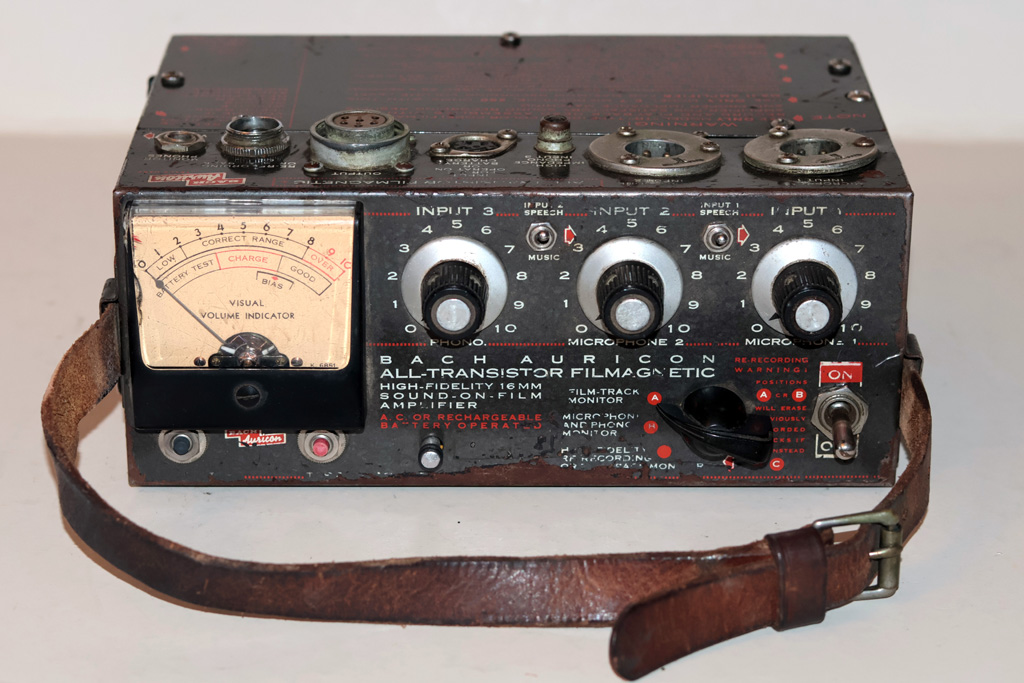

prises Canon, un pour le branchement de l'alimentation électrique en 110V et
l'autre pour l'amplificateur/mixeur du son. Une caractéristique très pratique
est la présence d'un élément sur le corps de la caméra auquel un ruban à
mesurer peut être attaché pour calculer la distance
par rapport au sujet pour la mise au point. (D'après Movies
for TV - John H. Battison). Photo intérieure de la

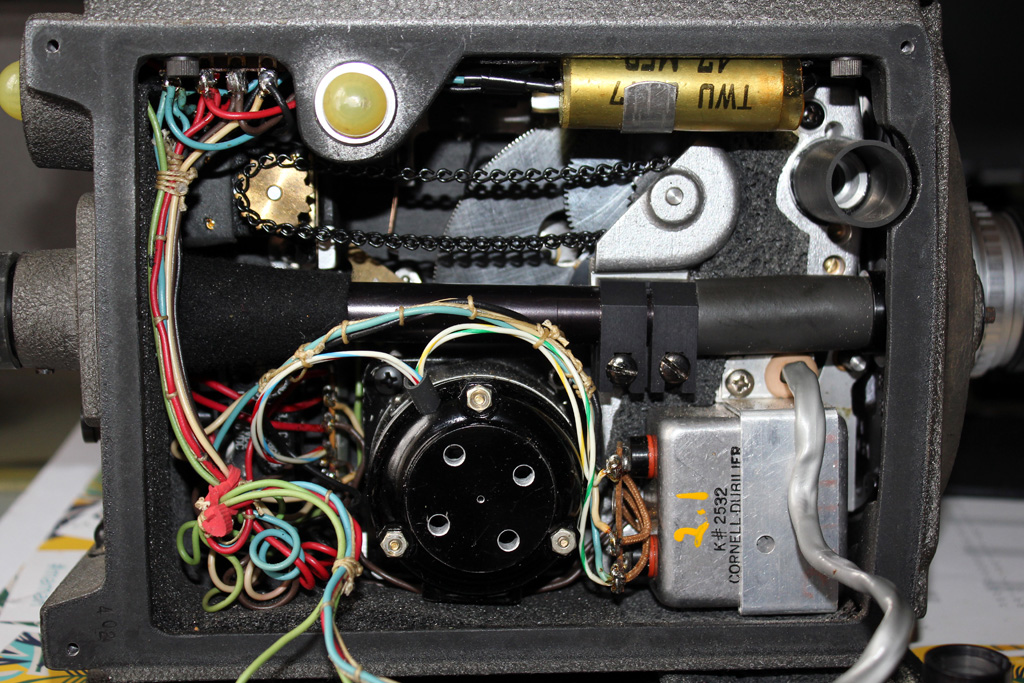

caméra coté film ici. Photo intérieure de la
caméra, coté mécanique ici. |
||
|
|
|
|
|

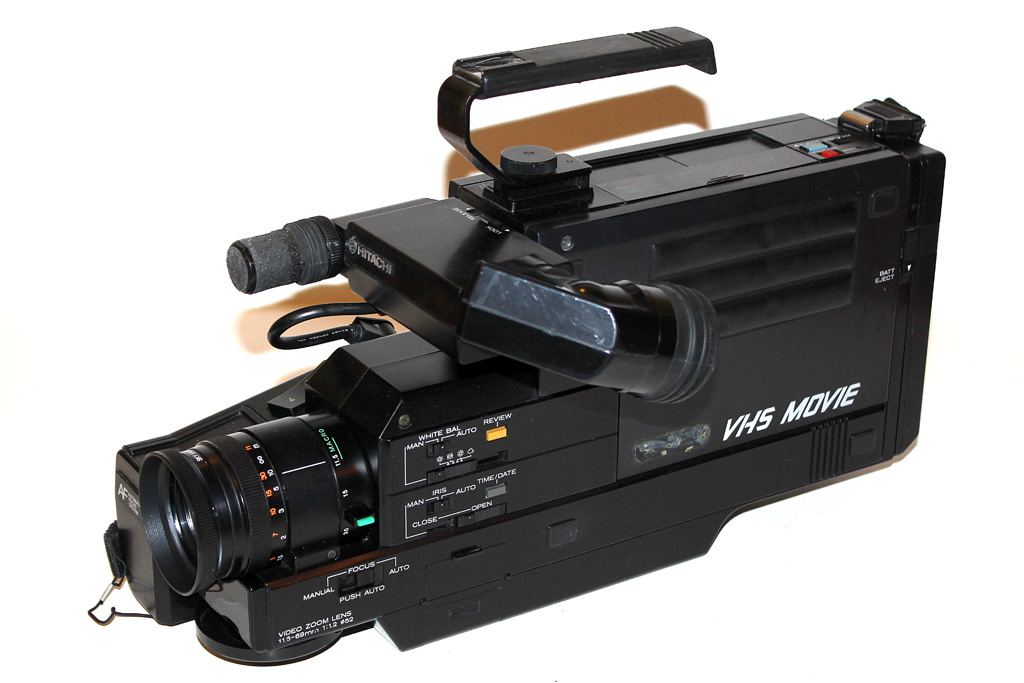

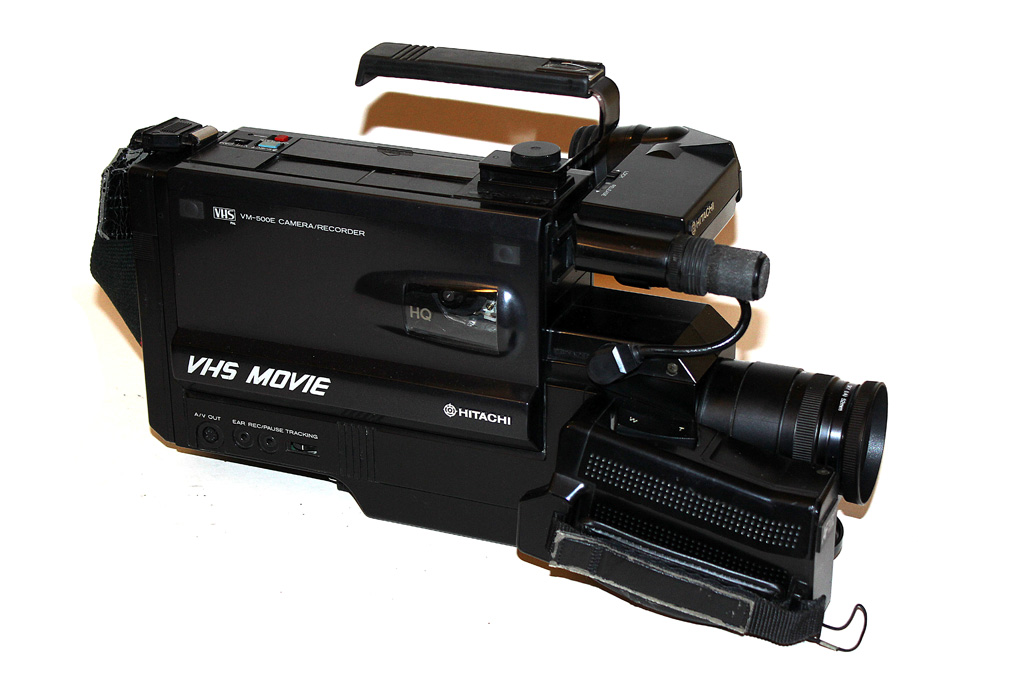

Caméscope d'épaule mono CCD à cassette Vidéo VHS Pal, HITACHI
VM500E (AV) de 1986. Alimentation sous 12V Capteur Cmos 2/3 de pouce, de 576 x 575
pixels soit 331200 pixels (0,33 Mpixels), 4/3. Autofocus de type infrarouge. |

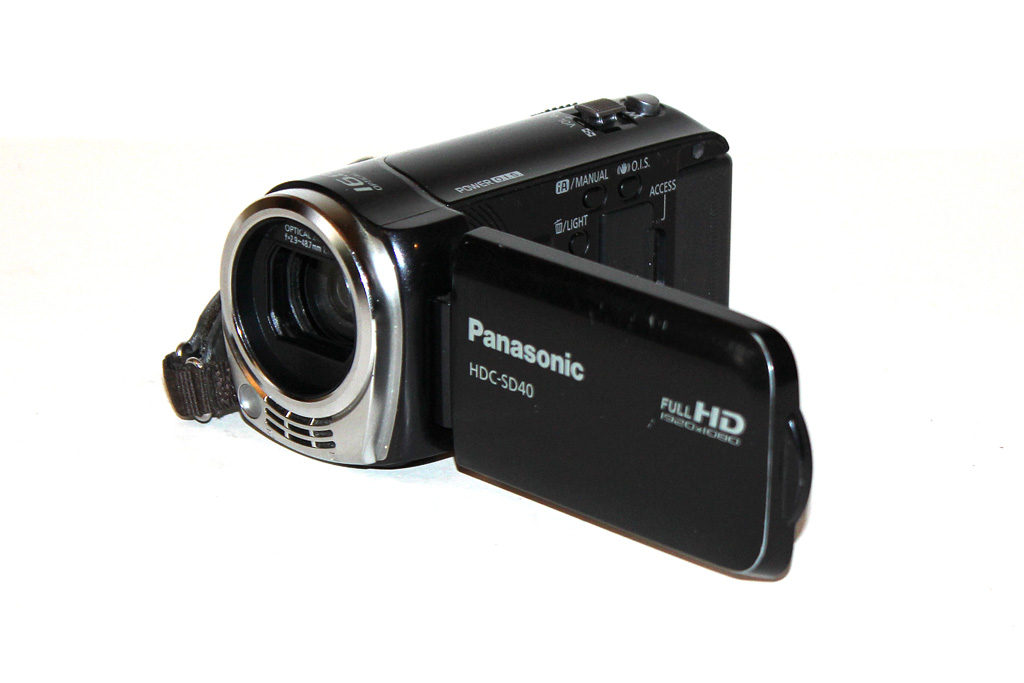

Caméscope numérique HD de poing PANASONIC HDC-SD40 de
2011. Résolution HD 1080p (1920x1080 pixels à 50 im/sec)
au format Mpeg-4 AVCHD 16/9. Enregistrement sur carte SD XC. Zoom optique x16,4 Capteur Cmos de 1,2 Mpixels,
16/9. |
|
|
|
|
|
|

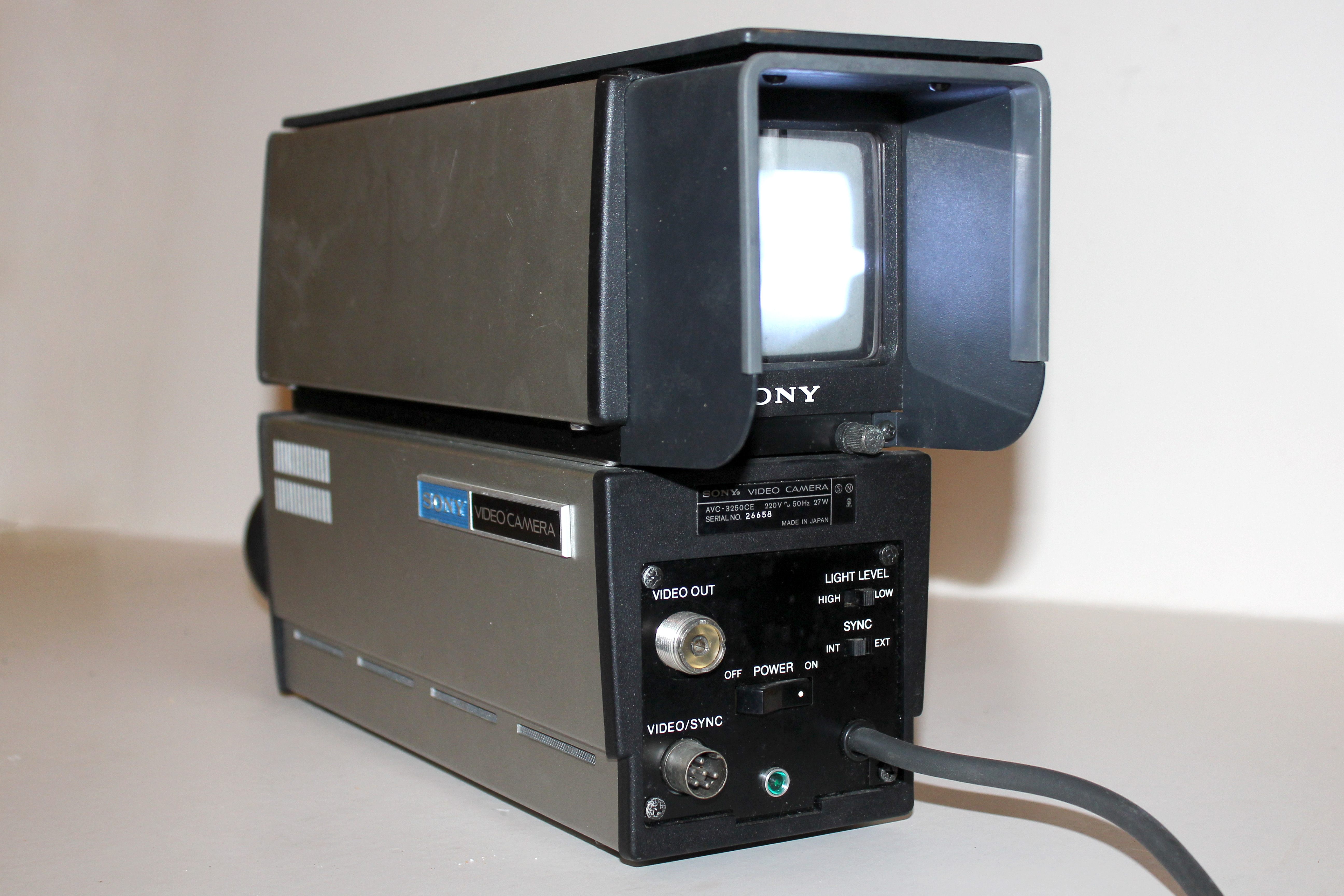

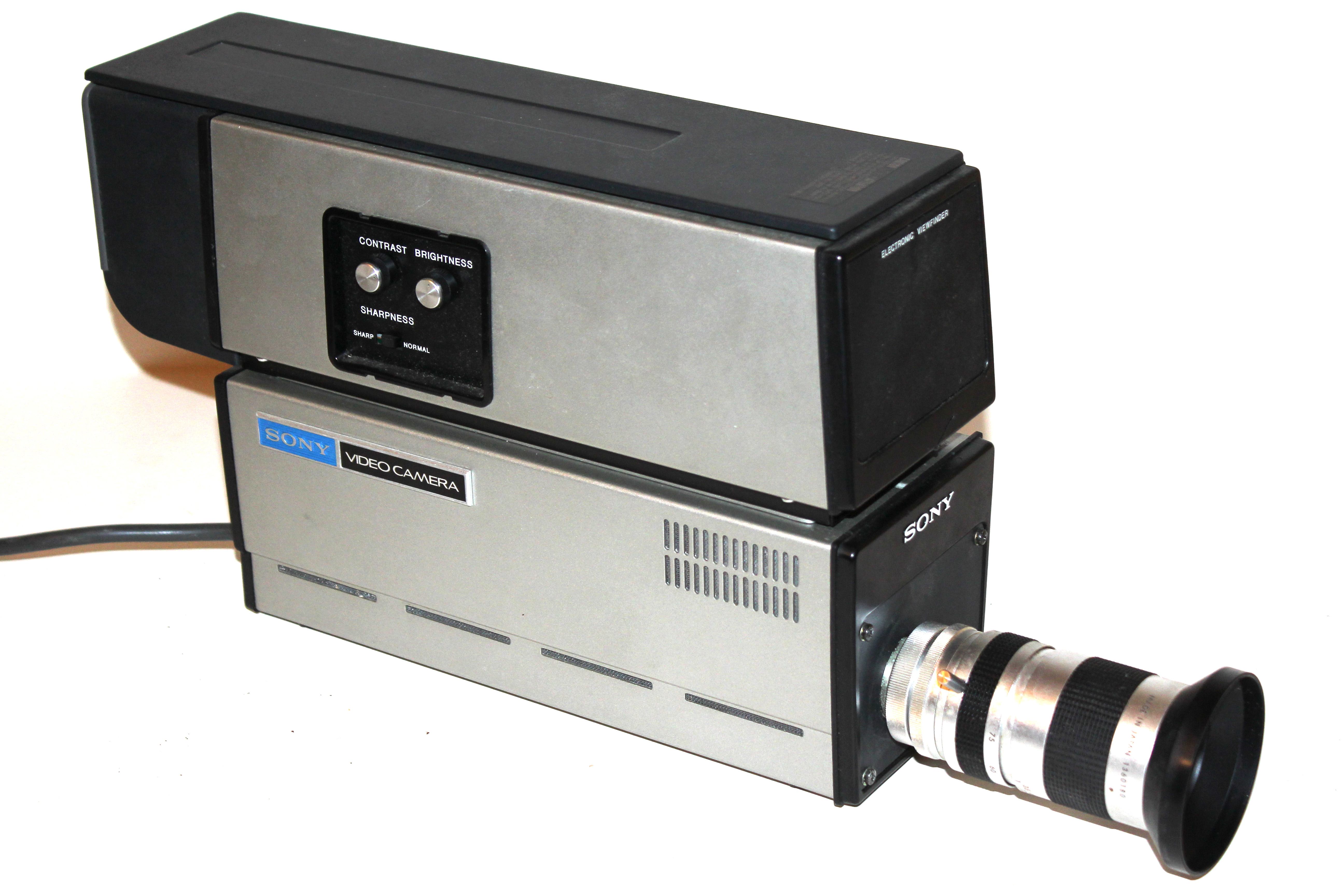

Caméra
professionnelle noir et blanc à tube vidicon Sony®
AVC-3250CE de 1974. Monture
objectif C |
||
|
|
|
|
|

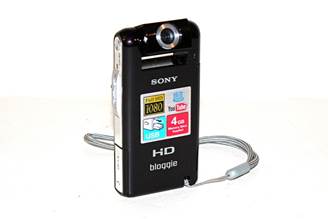

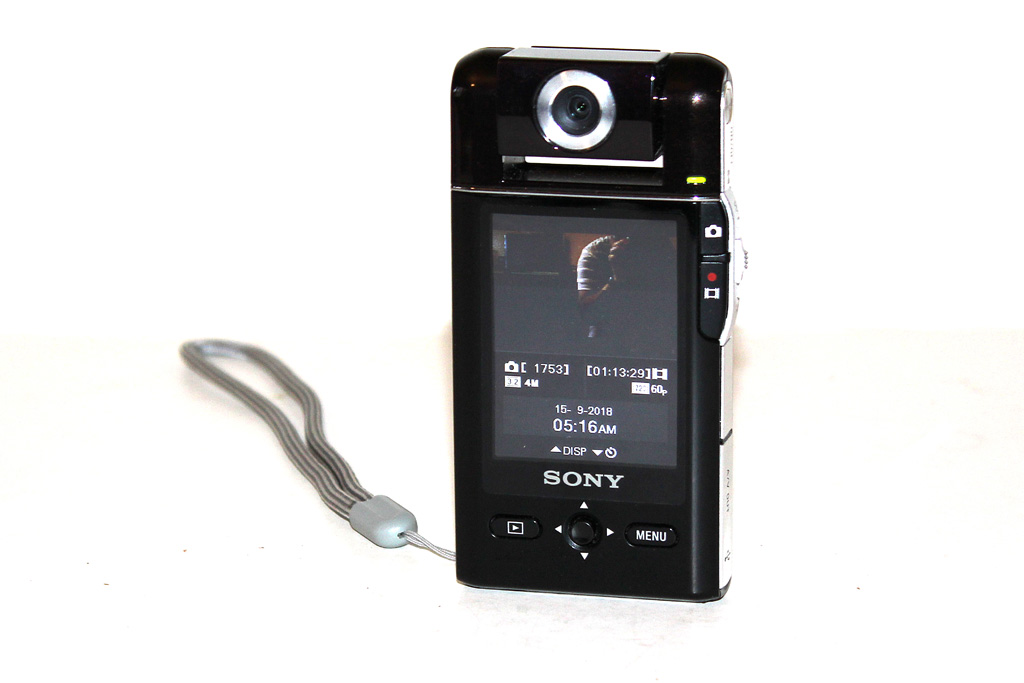

Caméscope
numérique HD de poche Sony® Bloggie
MHS-PM5 de 2010. Résolution
HD 1080p (1920x1080 pixels à 30 im/sec) au format
Mpeg-4 Enregistrement
sur carte Memory Stick Pro Duo de 4 Go soit 45 min de vidéo en HD. |

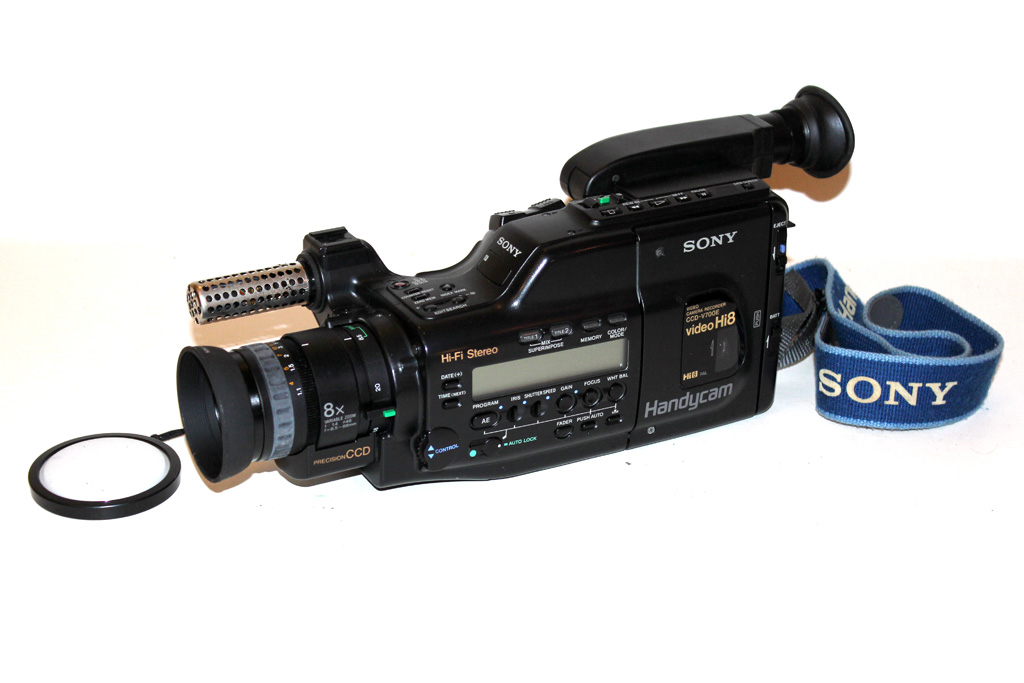

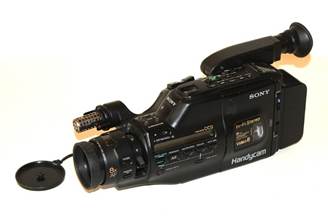

Caméscope mono CCD au standard Hi8 Sony®
Handycam CCD
V700E de 1990 Audio en stéréo |
|
|
|
|
|
|

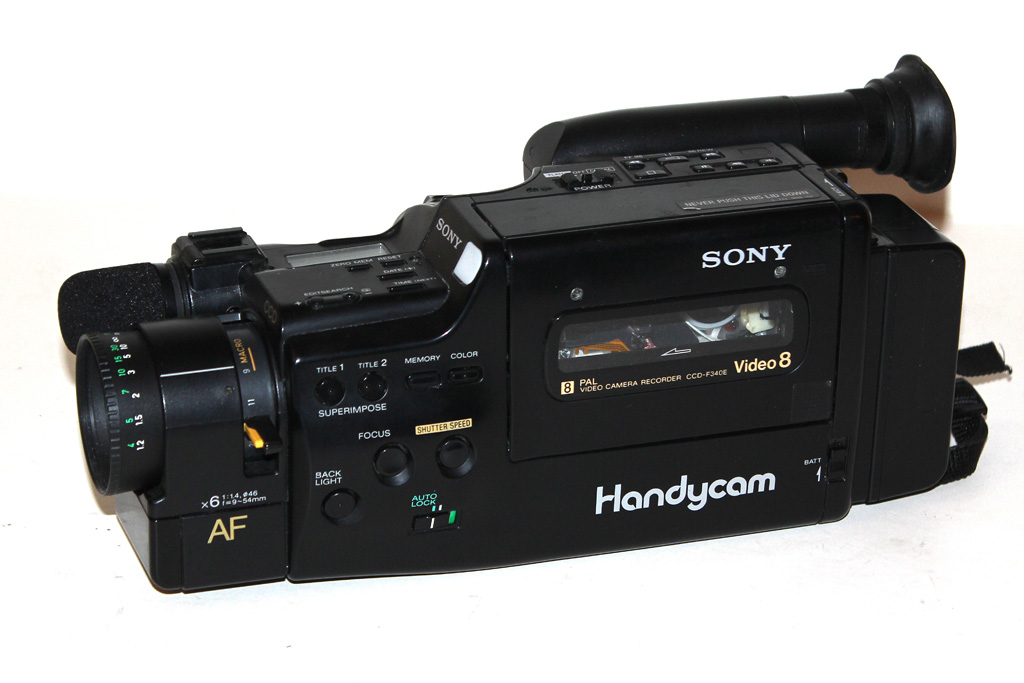

Caméscope mono CCD au standard 8mm Sony®
Handycam CCD
F340E de 1988 Audio monophonique |

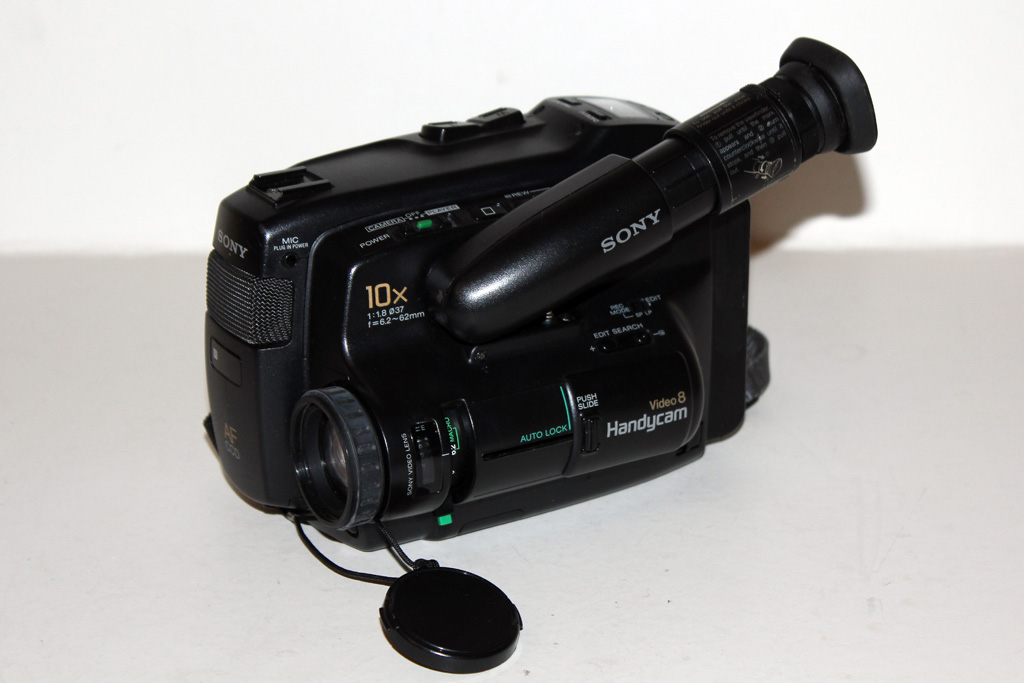

Caméscope mono CCD au standard 8mm Sony®
Handycam CCD
TR60E de 1990 Audio monophonique |

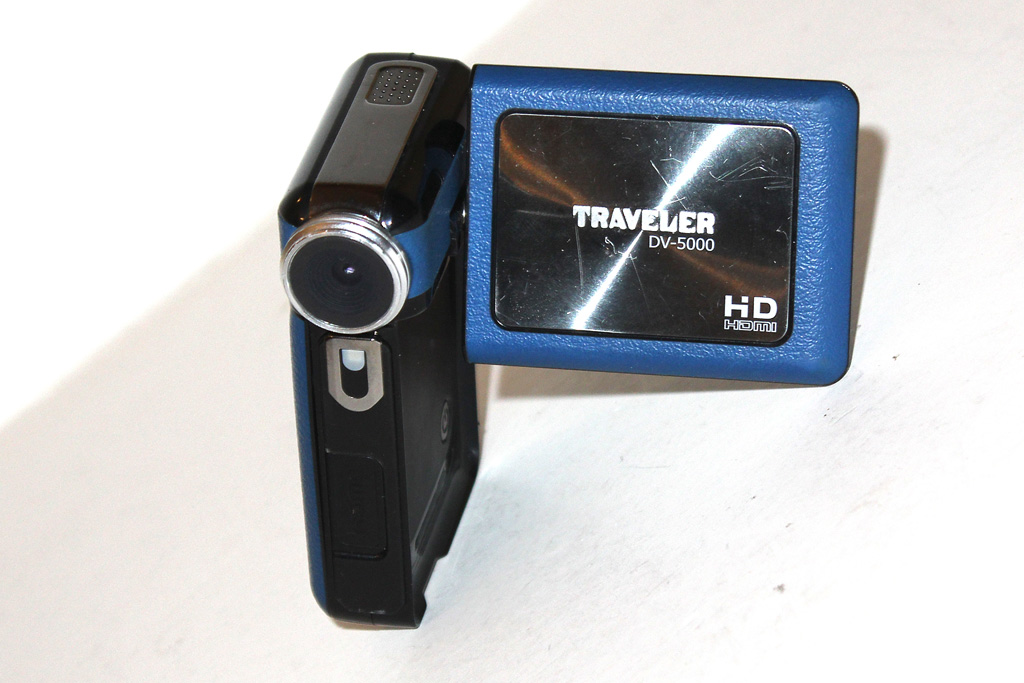

Caméscope
numérique HD de poche TRAVELER
DV5000 de 2010 Résolution
HD 720p (1280x720 pixels) au format Mpeg-4 Enregistrement sur carte SD XC. |
|
|
|
|
|

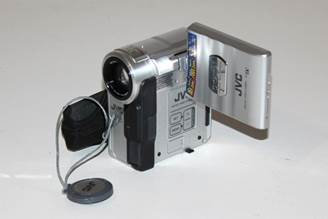

Caméscope

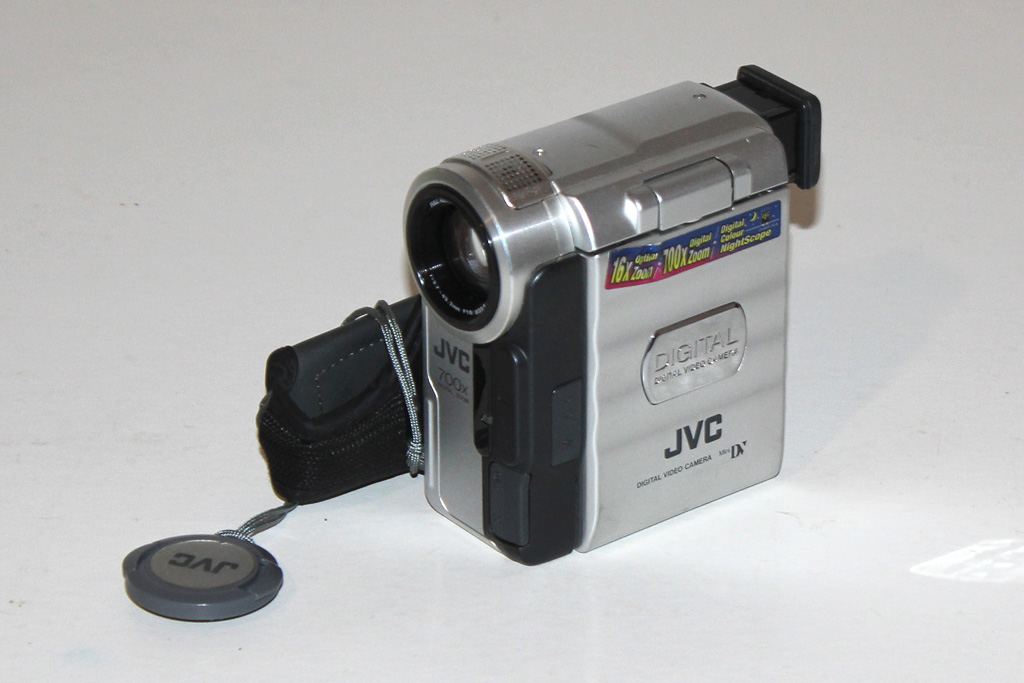

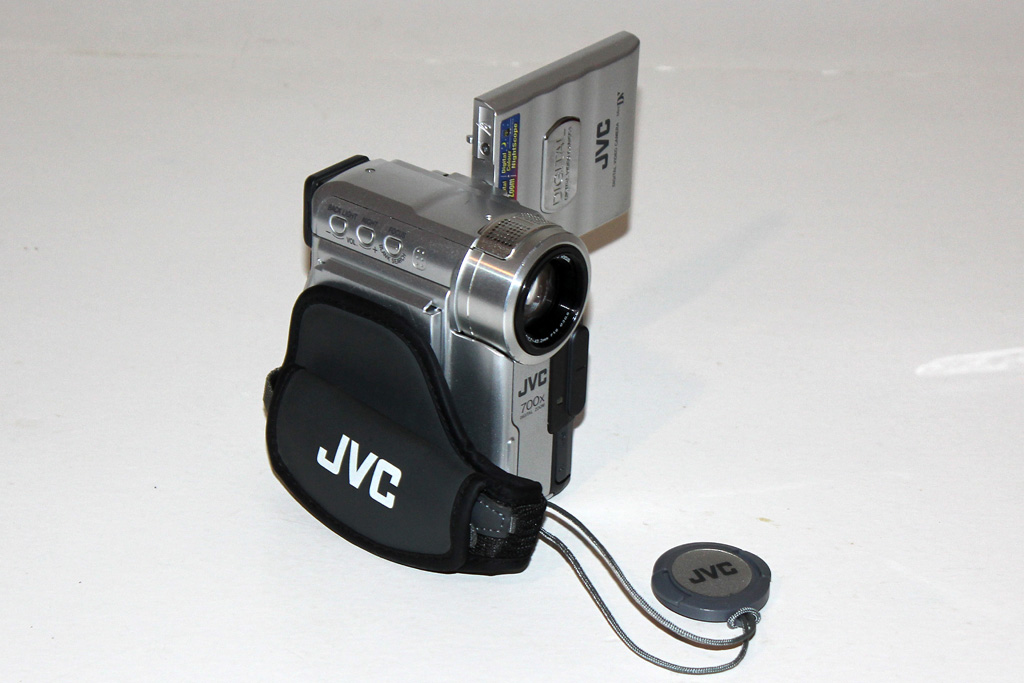

numérique à cassette mini DV mono CCD JVC
GR-DX25E de 2003 |
||
|
|
|
|
|

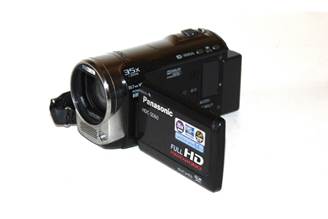

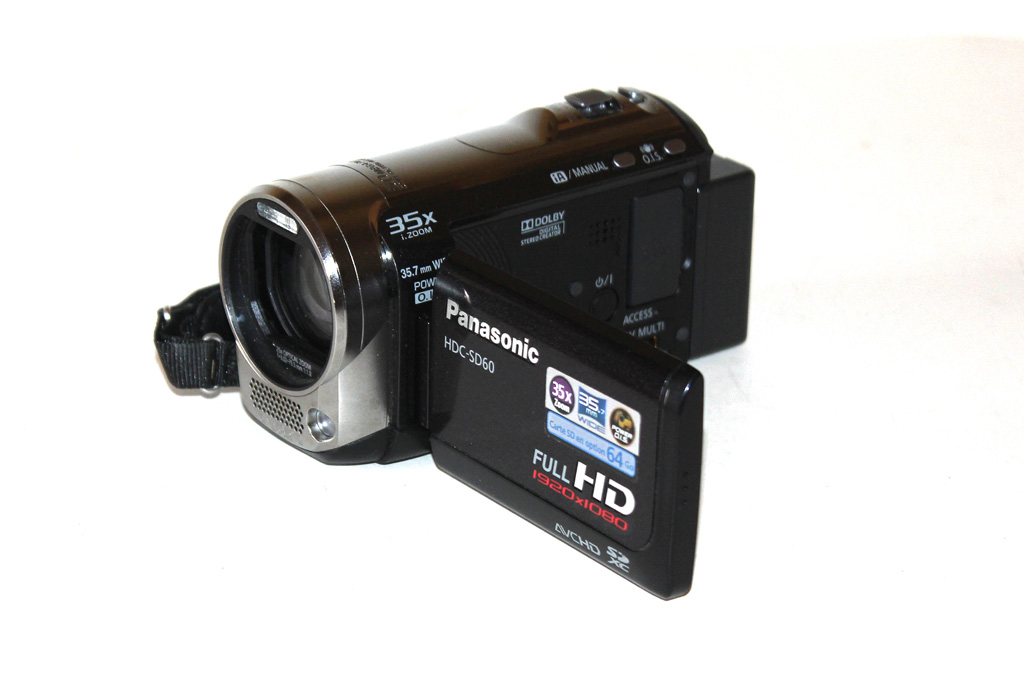

Caméscope numérique HD de poing PANASONIC HDC-SD60 de
2010. Résolution HD 1080p (1920x1080 pixels à 50 im/sec)
au format Mpeg-4 AVCHD 16/9. Enregistrement sur carte SD XC. Zoom optique x25 Capteur Cmos de 4,5 Mpixels,
16/9. |

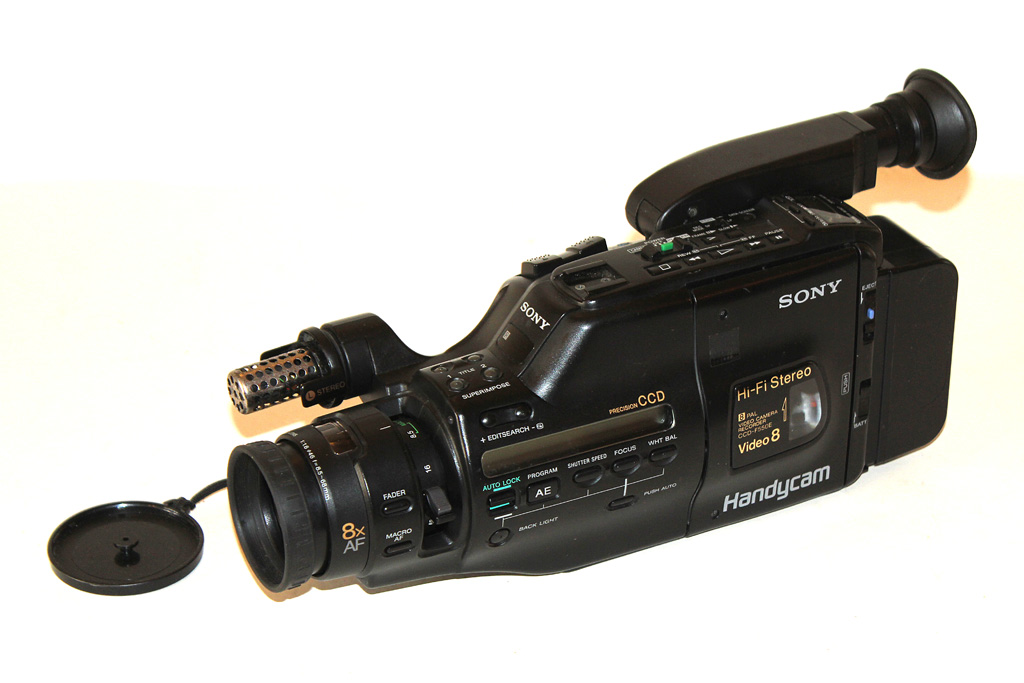

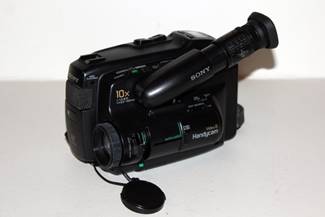

Caméscope mono CCD au standard 8mm Sony®
Handycam CCD
F550E de 1991 Son stéréophonique |

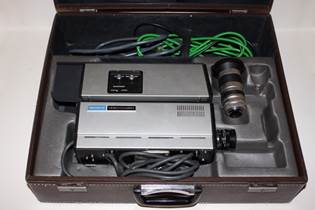

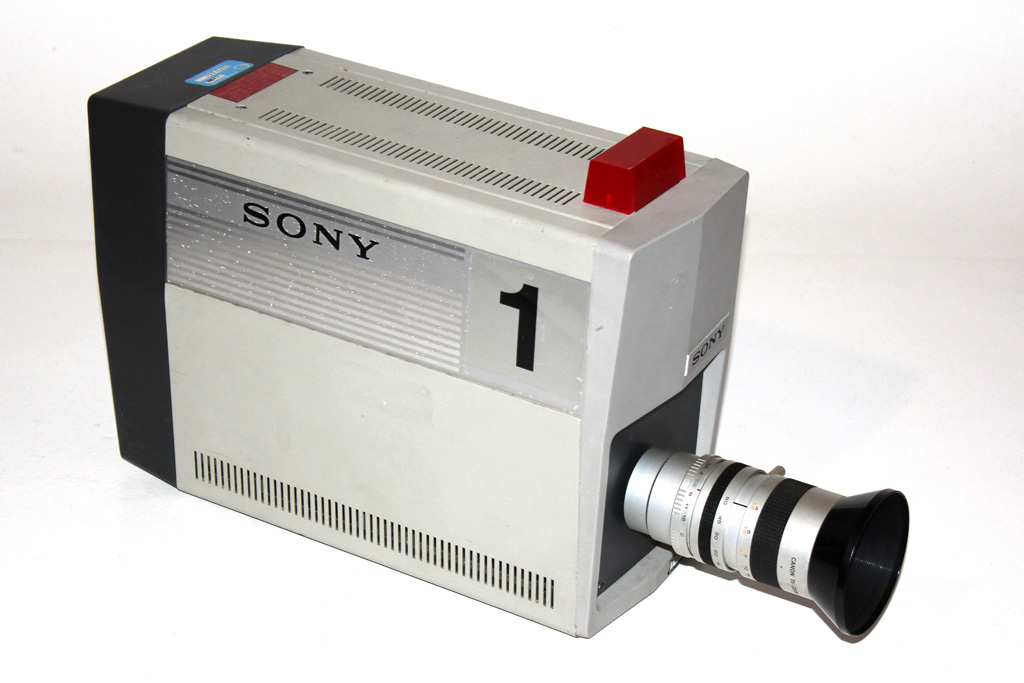

Caméra
noir et blanc 625 lignes à mono tube vidicon Sony® AVC-4200ACE de 1971 Monture
objectif C |
|
Les
magnétoscopes à bande |
||
|
|
|
|
|

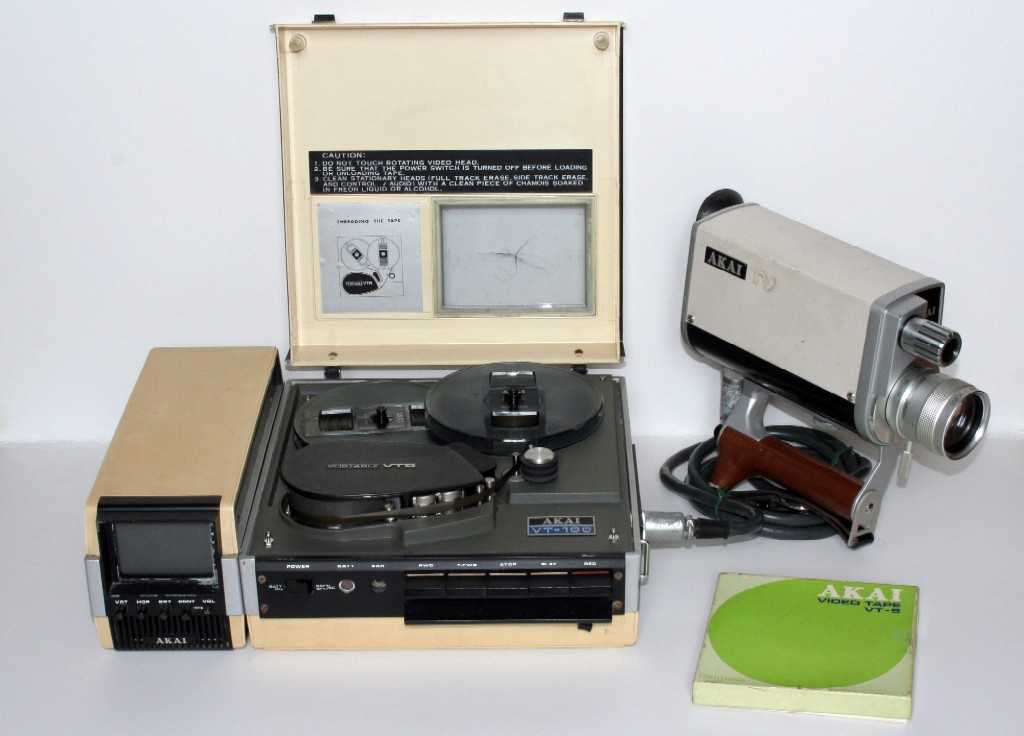

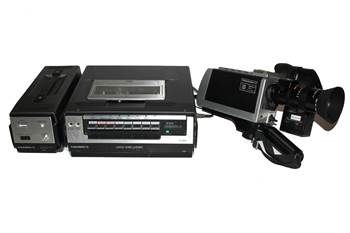

Magnétoscope noir et blanc à bande ¼ de pouce AKAI VT100 de 1969 avec son moniteur VM100
de 3 pouces et sa caméra noir et blanc à
tube vidicon VC100. |

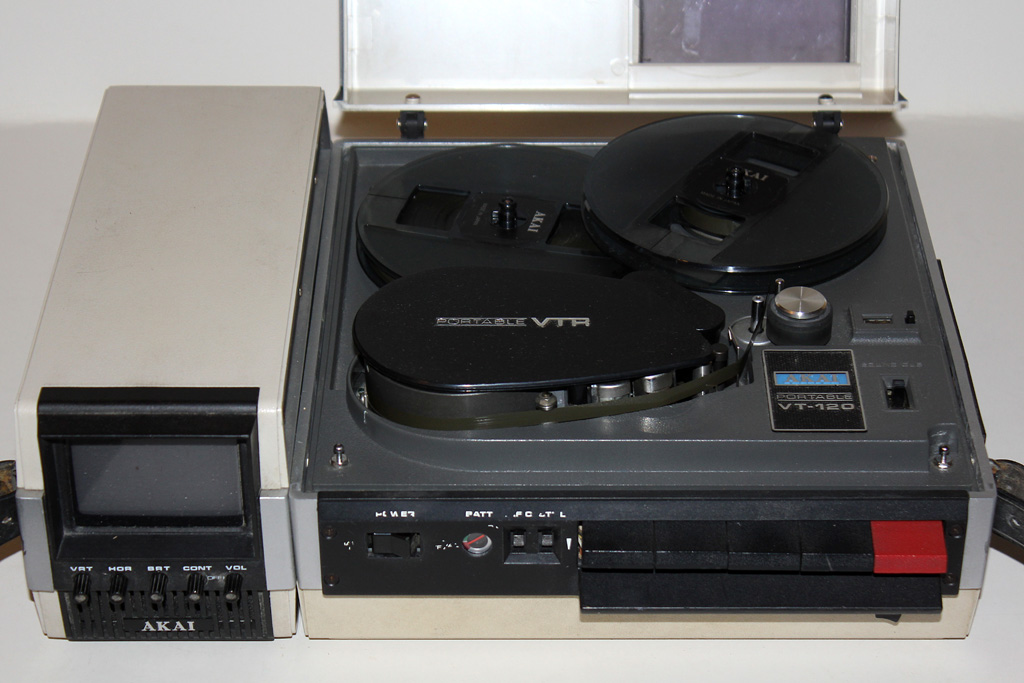

Magnétoscope noir et blanc à bande ¼ de pouce AKAI VT120 de 1971 avec son moniteur VM110. Évolution du VT100 avec la fonction doublage son. |

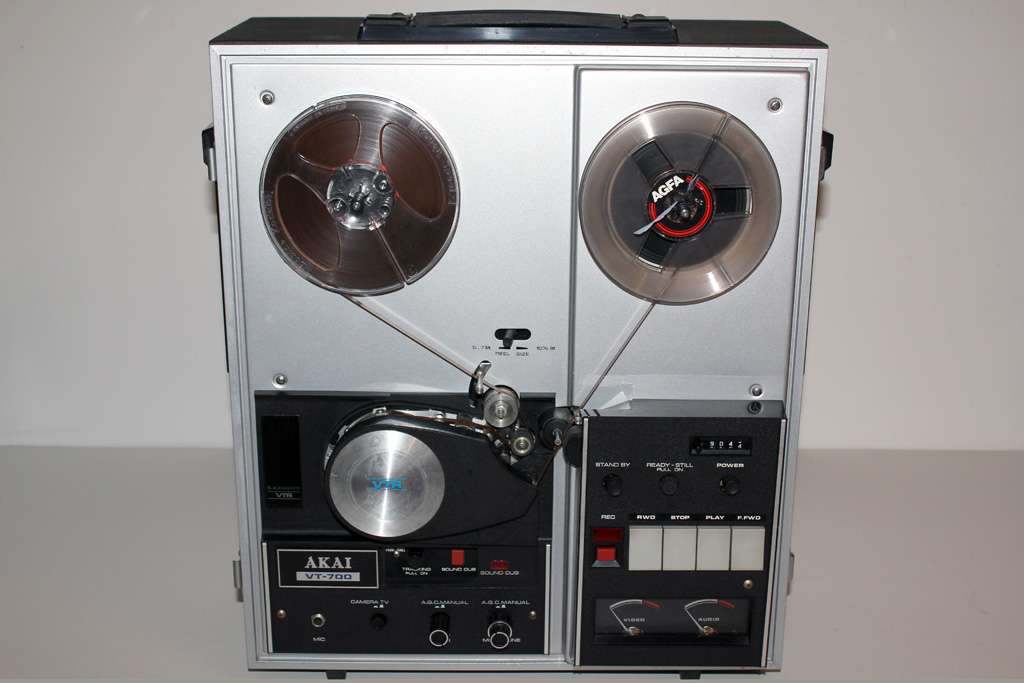

Magnétoscope noir et blanc à bande ¼ de pouce AKAI VT700 de 1973. |
|
|
|
|
|

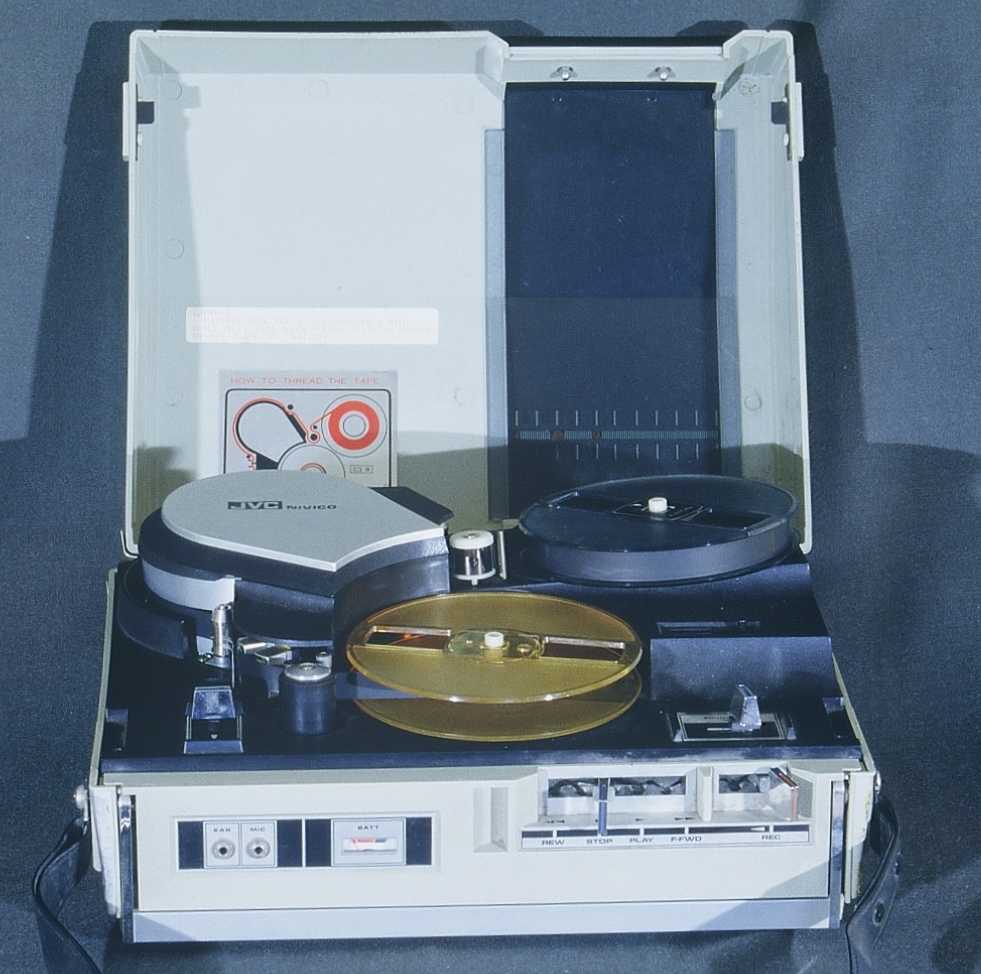

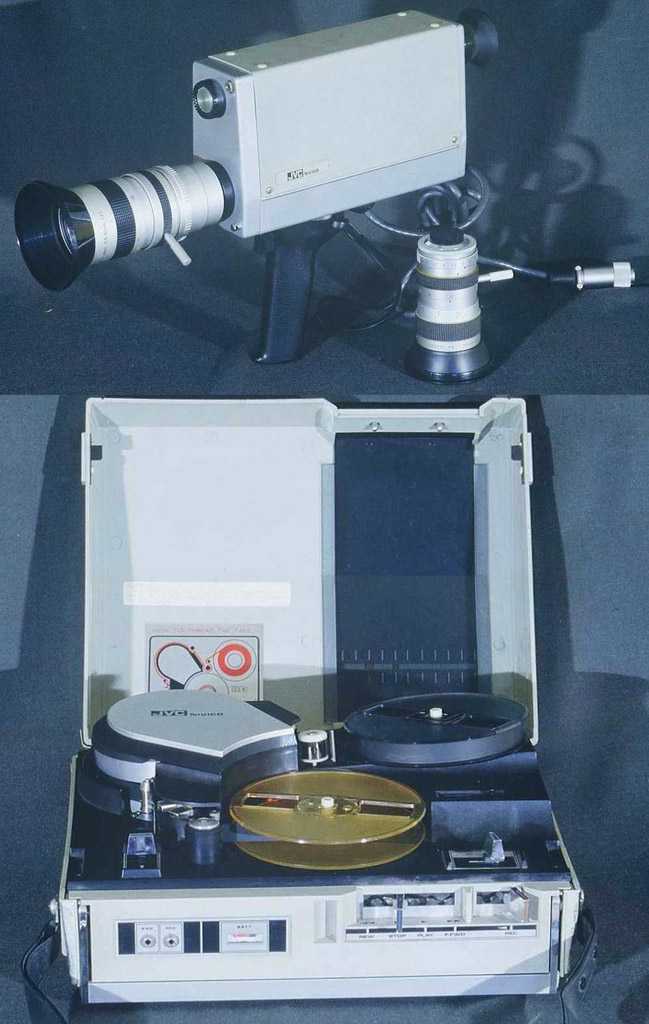

Magnétoscope noir et blanc à bande ½ pouce EIAJ JVC PV 4500 de
1970. |

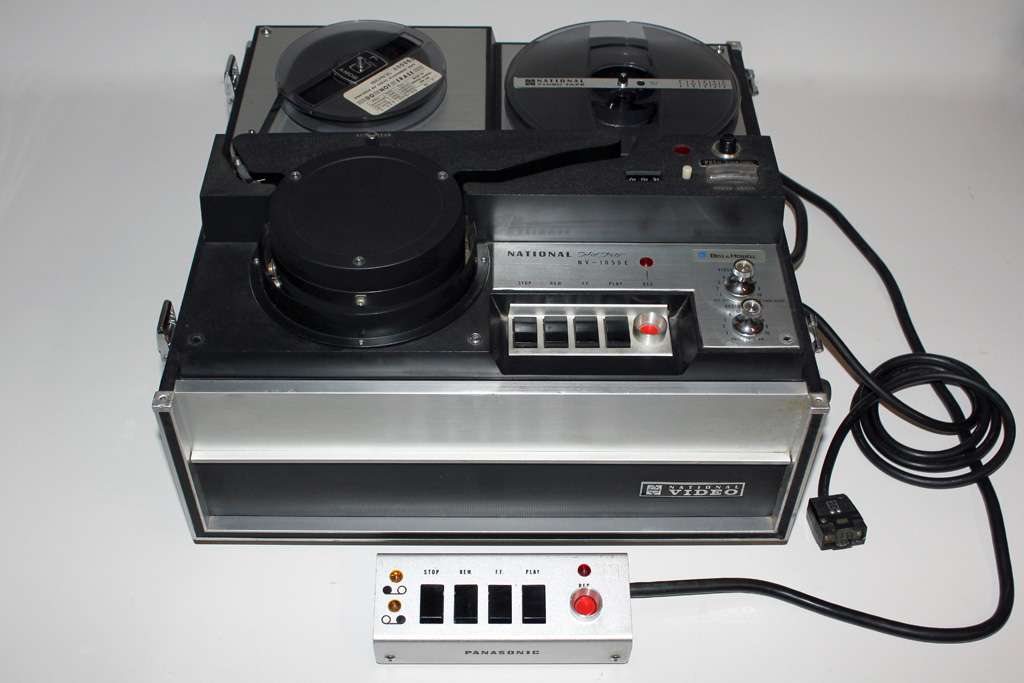

Magnétoscope
noir et blanc à bande ½ pouce EIAJ NATIONAL NV-1050 E de
1970. Ici représenté avec sa télécommande Panasonic NV-A107. |

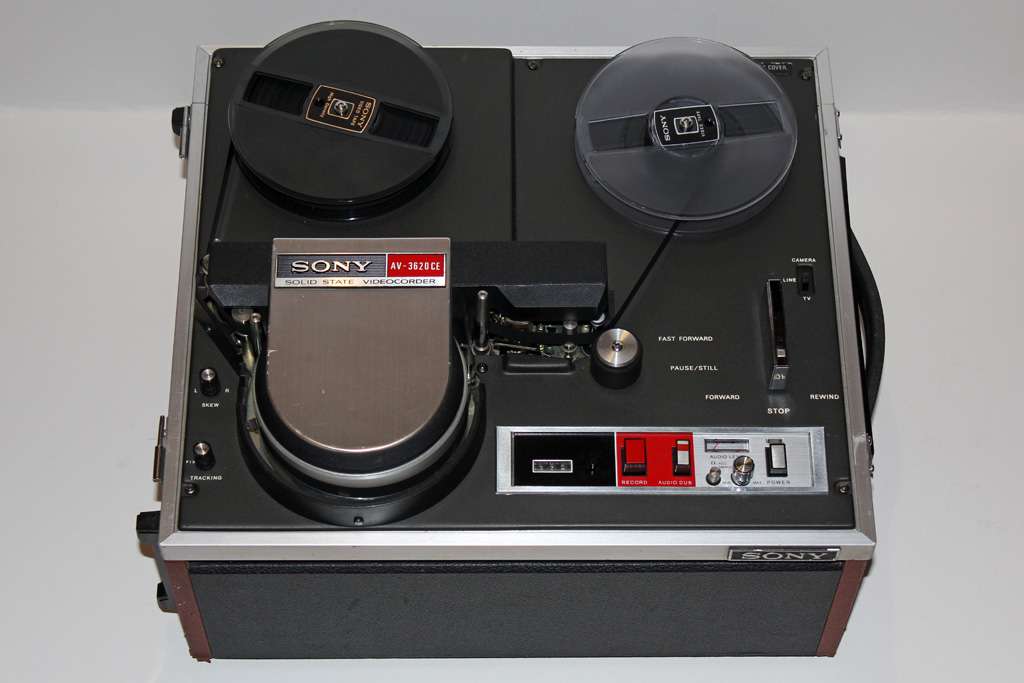

Magnétoscope
noir et blanc à bande ½ pouce EIAJ, Sony®
AV-3620CE de 1970. |
|
|
|
|
|
|

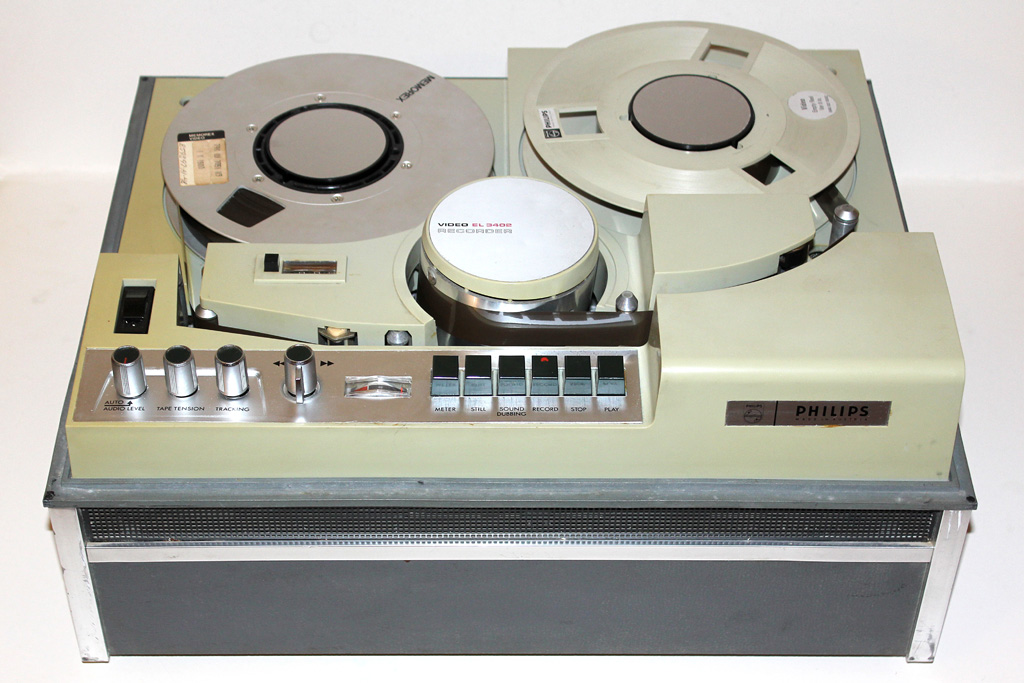

Magnétoscope
noir et blanc à bande 1 pouce, PHILIPS EL3402A/00 de
1968. Durée d'enregistrement 70 minutes. 1er modèle tous transistors qui fait tout de même
22Kg. Une seule tête sur le tambour. |
|
|
|
|
|
|
|
|
|
|
Les magnétoscopes à cassette |
||
|
|
|
|
|

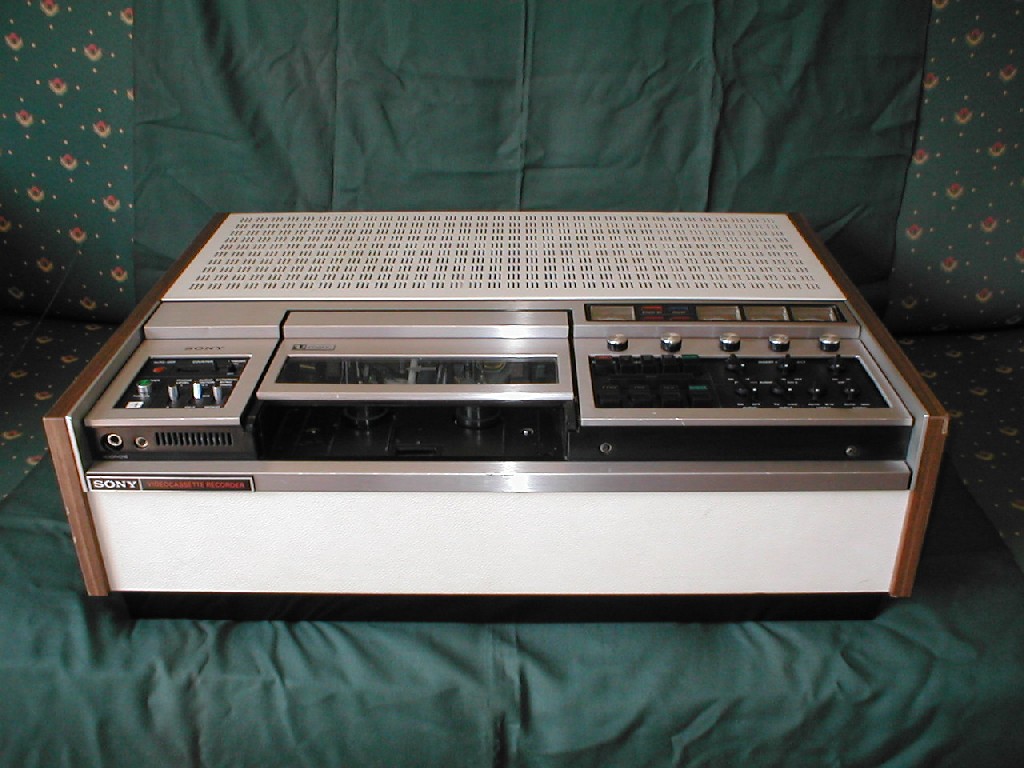

Magnétoscope
à cassette U-matic,
bande ¾ de pouce, Sony®
VO 2850S de 1974. |

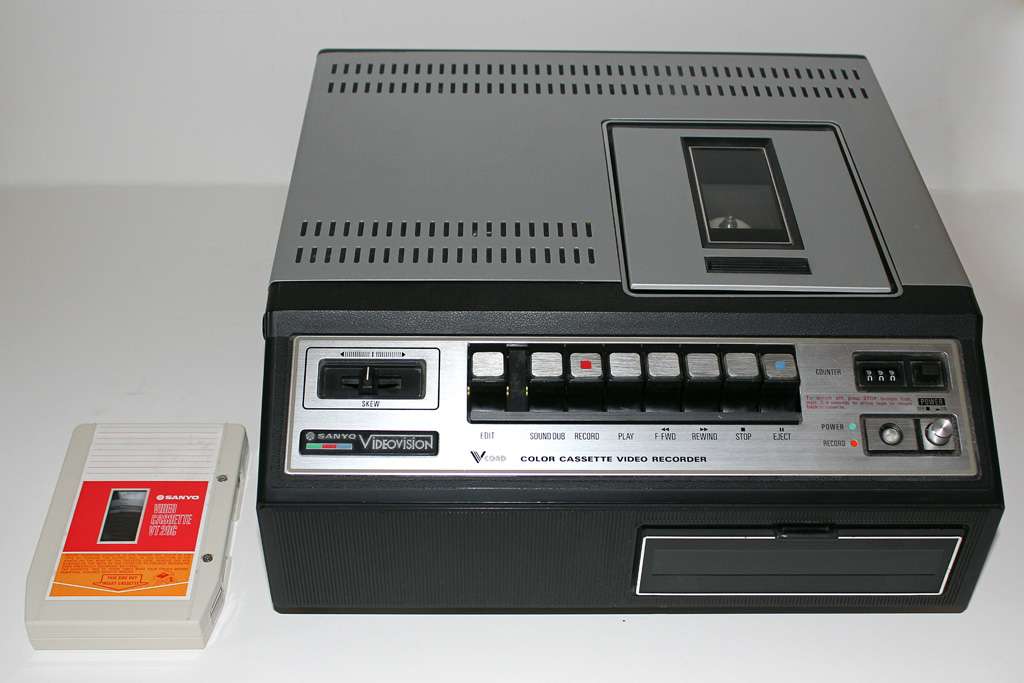

Magnétoscope couleur Pal et Secam à cassette Vcord, bande ½ pouce, SANYO VTC 7300
de 1974. |

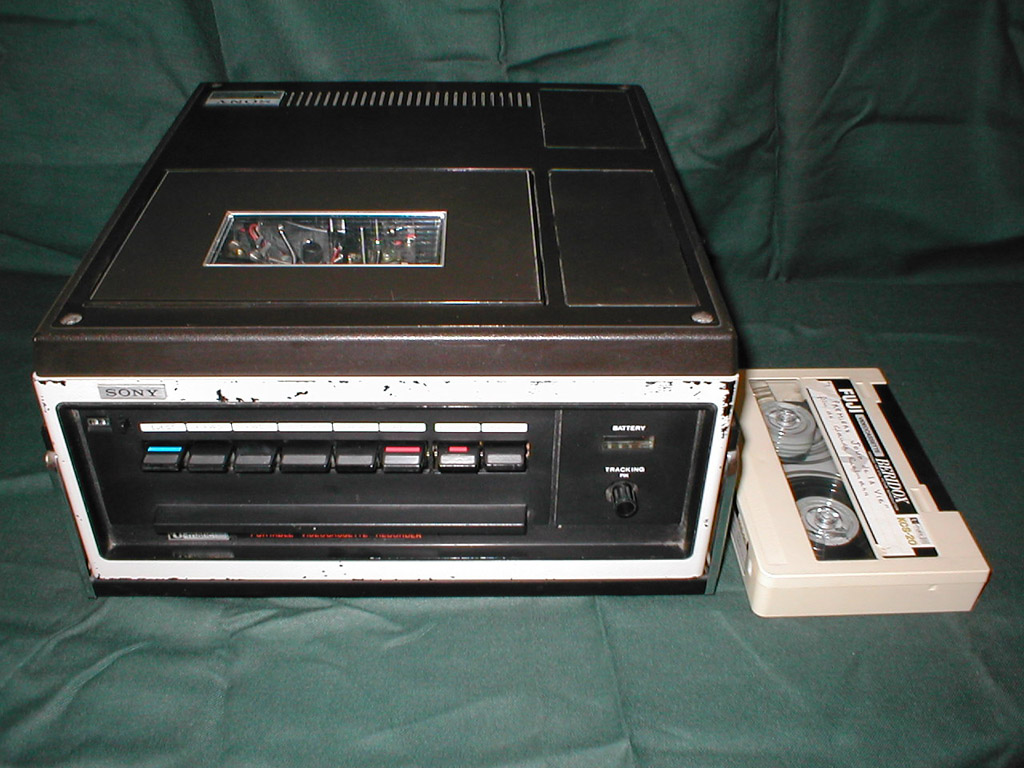

Magnétoscope
Pro. à cassette U-matic S,
bande ¾ de pouce de
Sony® VO 3800P de 1974. 1er
magnétoscope U matic portable au monde. Il
enregistrait en couleur mais la lecture était en noir et blanc sur batterie,

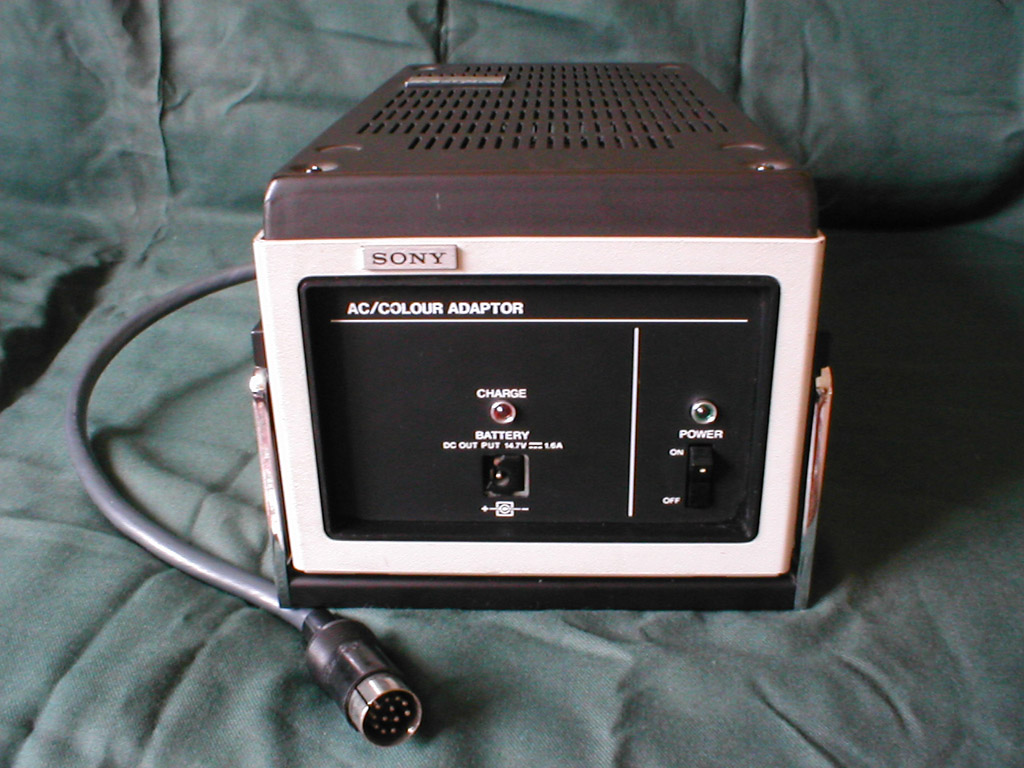

il fallait utiliser l'unité AC 3000P
pour avoir la couleur en lecture, elle servait aussi d'alimentation 12V. |
|
|
|
|
|

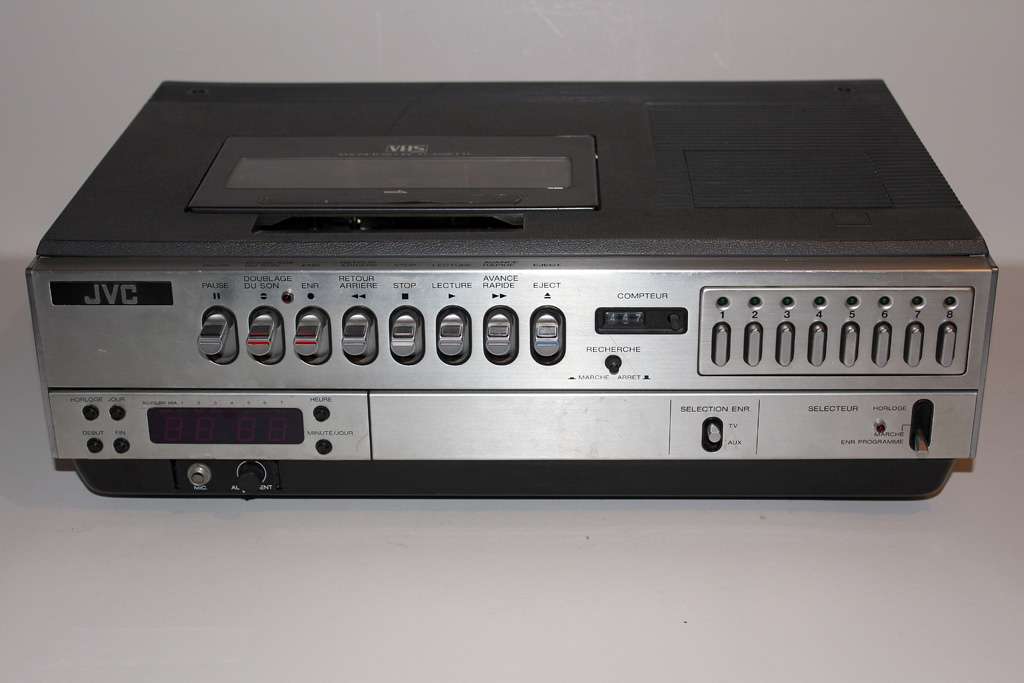

1er Magnétoscope grand public à cassette VHS SECAM,
bande ½ pouce vendu en France, JVC HR-3300S de 1978. |

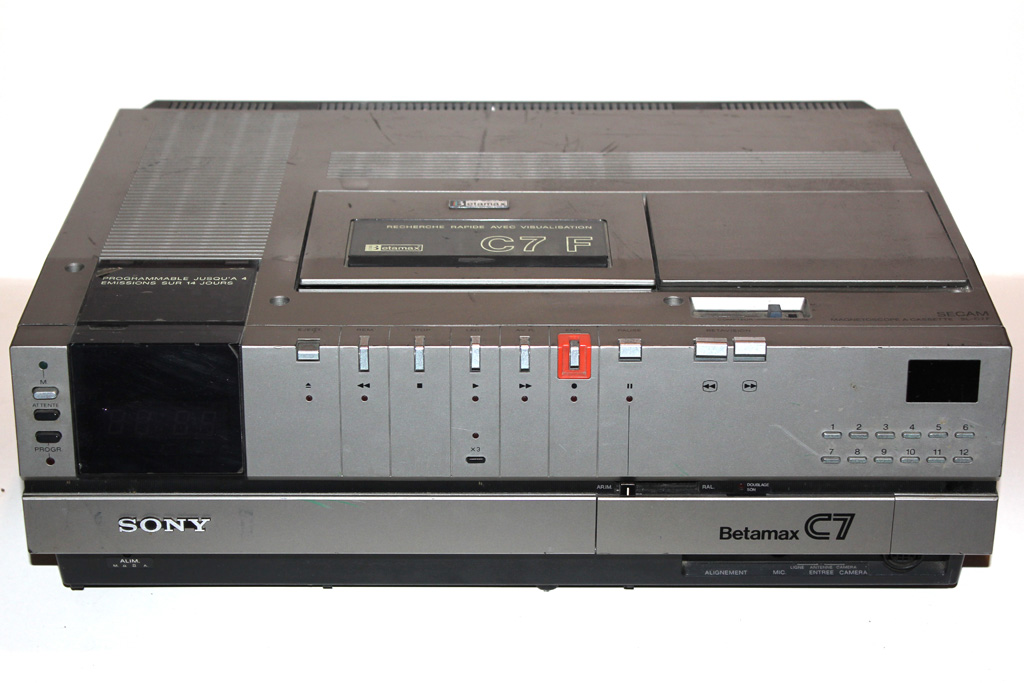

Magnétoscope
à cassette Bétamax® ,
bande ½ pouce, Sony® SL-C7 de
1979. |

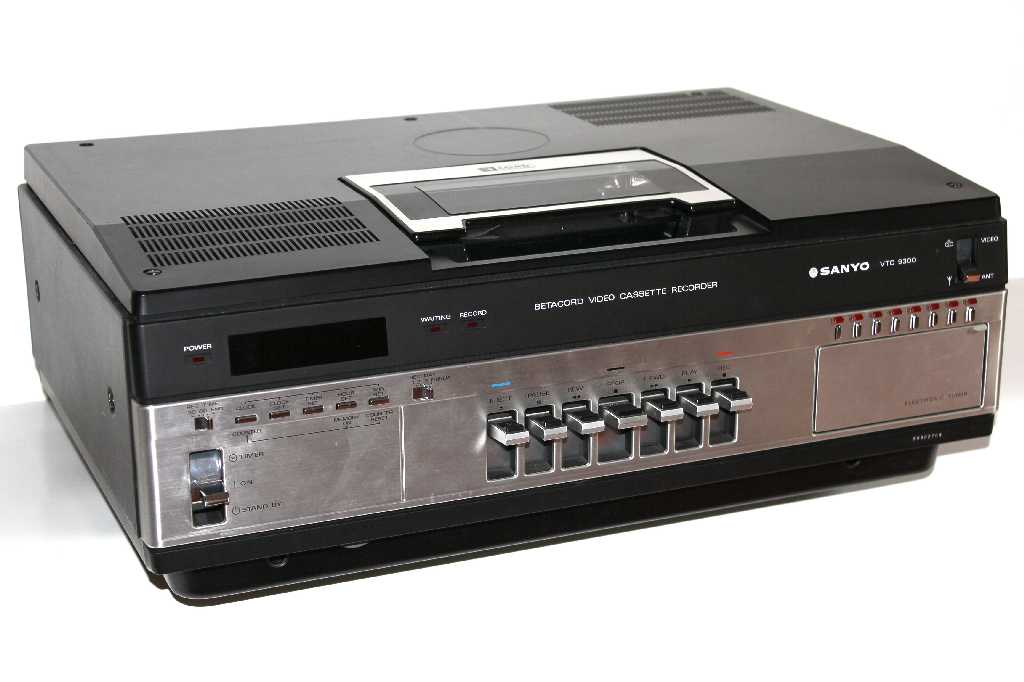

Magnétoscope à cassette Bcord (Betamax), bande ½ pouce, SECAM, SANYO VTC 9300 de
1980. |
|
|
|
|
|

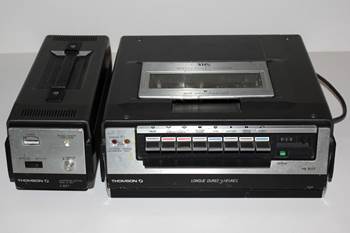

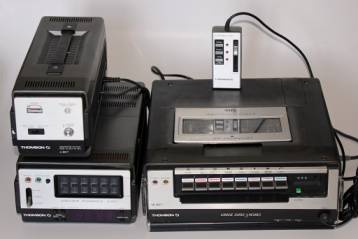

Magnétoscope portable à cassette VHS, bande ½ pouce, SECAM, THOMSON VK 305T de
1980. Ici avec son tuner TU303T, sa télécommande et son
alimentation A303T pour une utilisation fixe. |

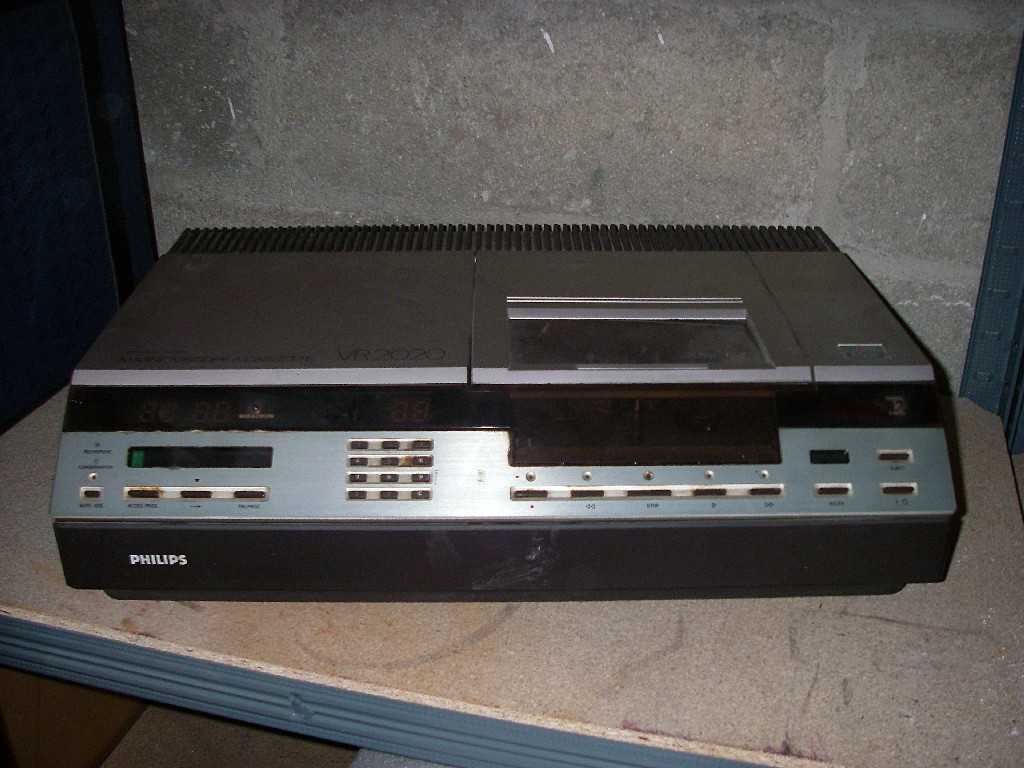

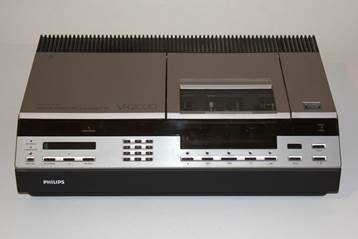

1er Magnétoscope à cassette V2000, bande ½ pouce,
SECAM, PHILIPS VR 2020 de 1980. Cassette double face pouvant contenir 2x4h d'enregistrement de
très bonne qualité bien supérieure au VHS mais de conception complexe qui
contribua à son échec face au VHS. |

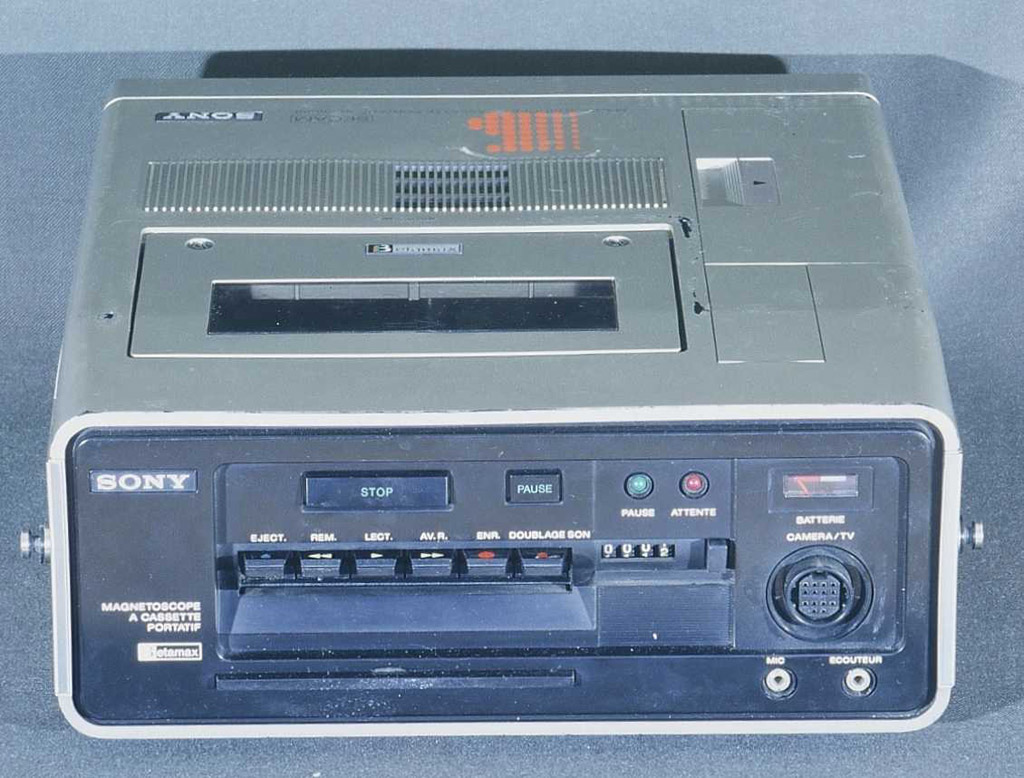

Magnétoscope
portable à cassette Bétamax®, bande ½
pouce, Sony® SL
3000F de 1981. |
|
|
|
|
|
Magnétoscope Pro. à cassette U-matic, bande ¾ de pouce, THOMSON CSF TTV3905S de
1983. C'est une base SONY. Enregistreur uniquement |

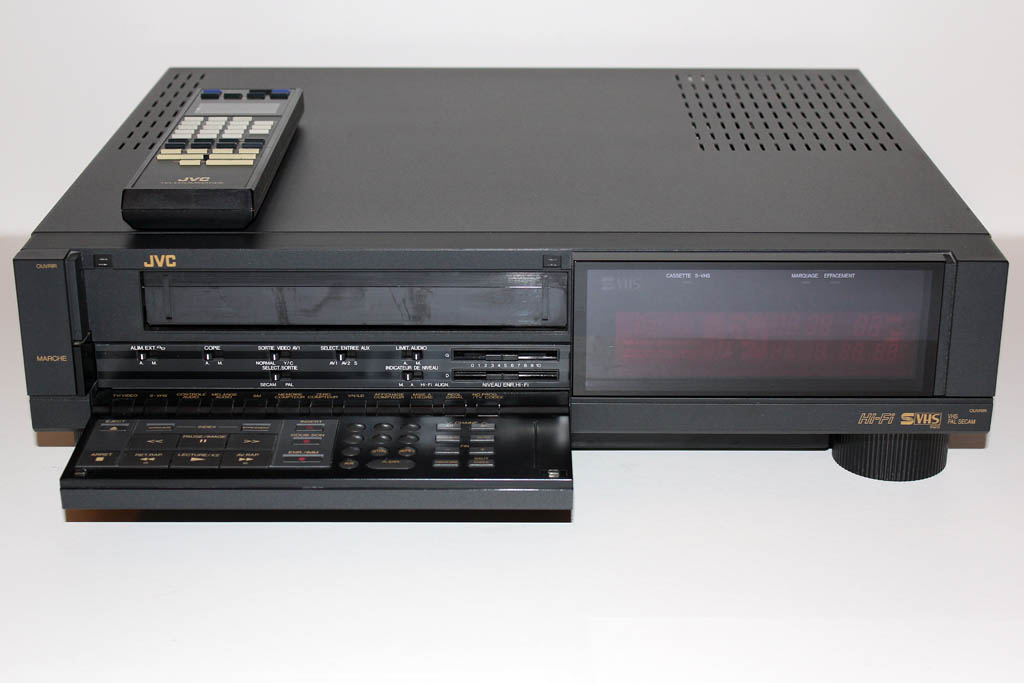

1er Magnétoscope grand public à cassette S-VHS HIFI
stéréo, bande ½ pouce, vendu en France, JVC HR-S5000S de 1987. Dans ce modèle français, une platine de conversion du SECAM en
PAL a été ajoutée. |

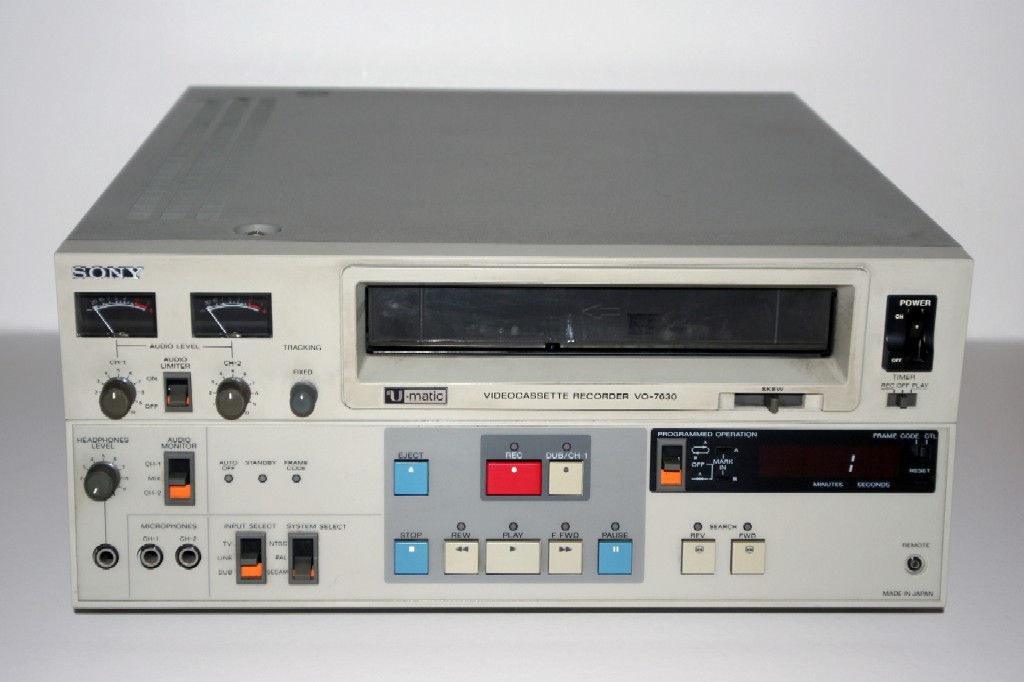

Magnétoscope
Pro. à cassette U-matic,
bande ¾ de pouce, Sony®
VO-7630, de 1987. Il
fonctionne sur les 3 standards vidéo (PAL, SECAM et NTSC). |
|
|
|
|
|

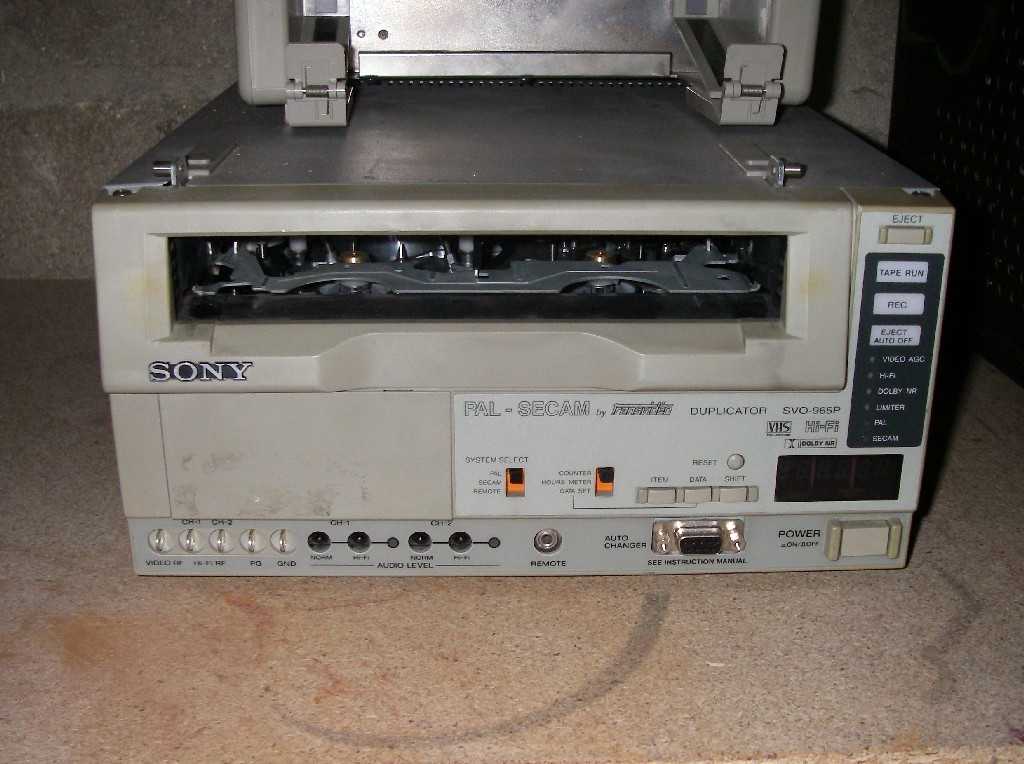

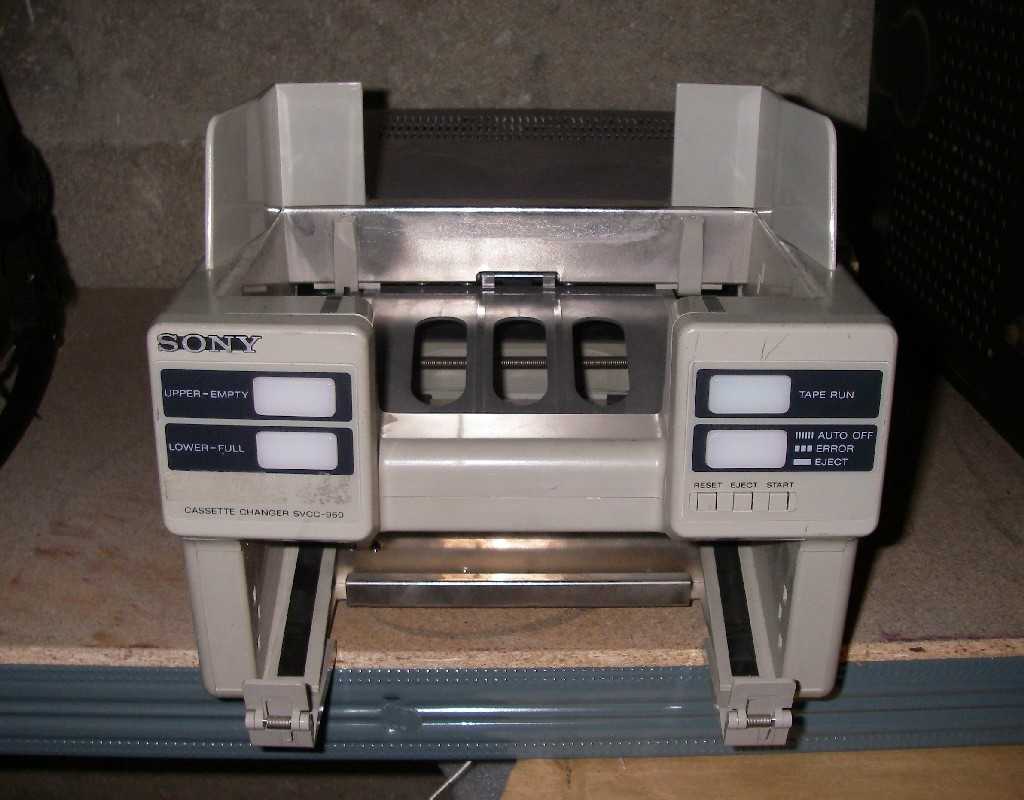

Magnétoscope duplicateur de cassette VHS Pal / Secam, SONY SVO 965P,
années 1990 Ici, chargeur
de cassettes, SONY SVCC 950 |

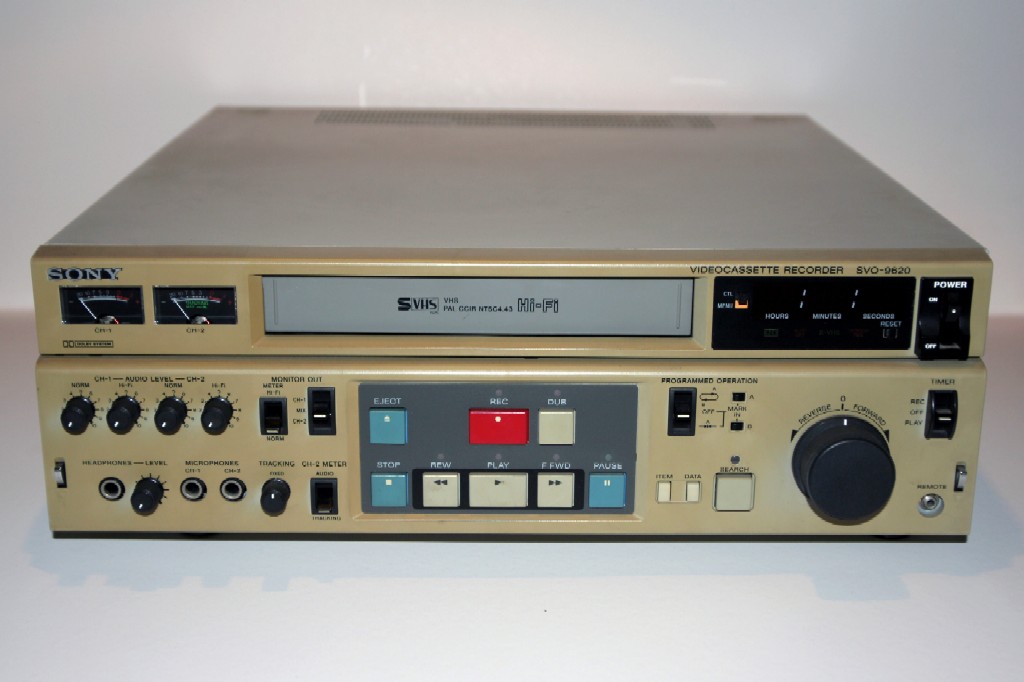

Magnétoscope
Pro. à cassette S-VHS, bande ½ pouce, Sony®
SVO-9620 de 1992. |
Magnétoscope

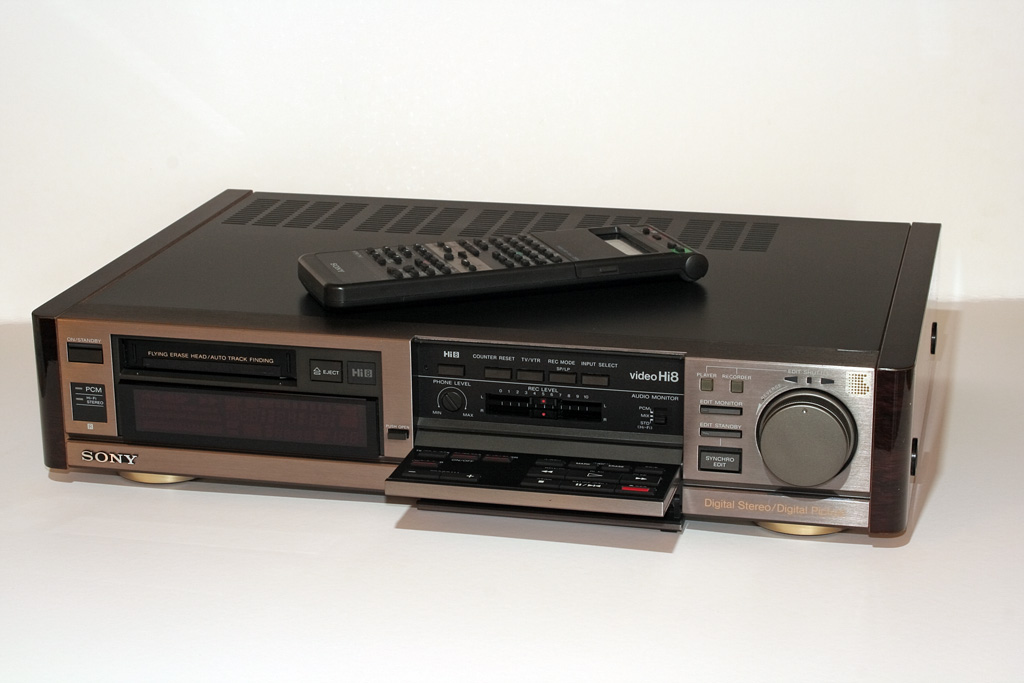

de salon à cassette HI8, bande 8mm, Sony® EV-S1000B de 1993. |
|
|
|
|
|

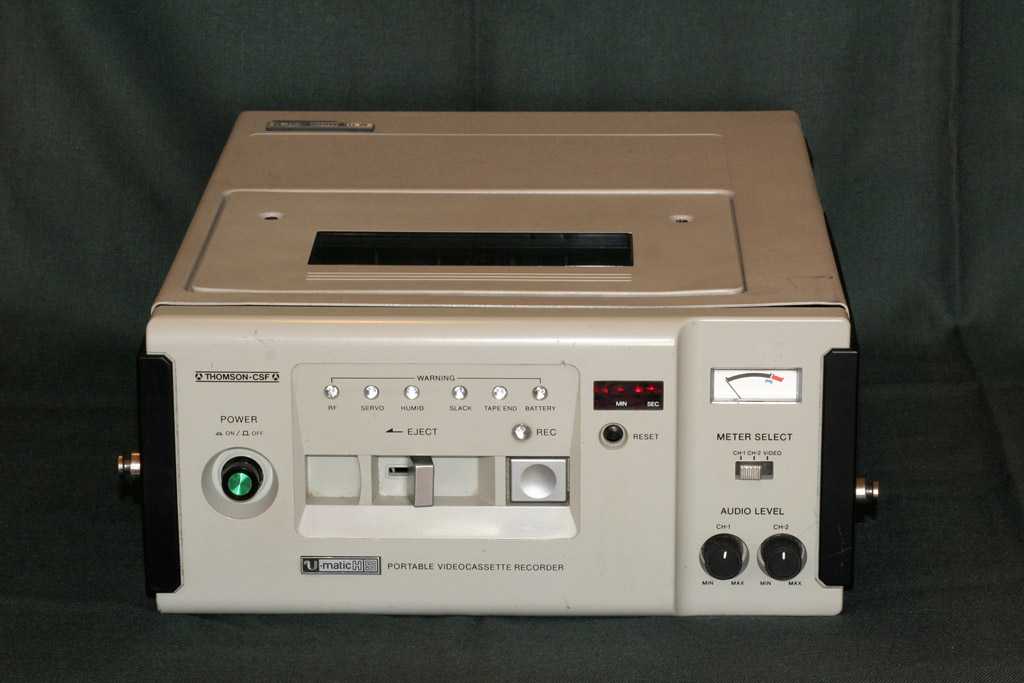

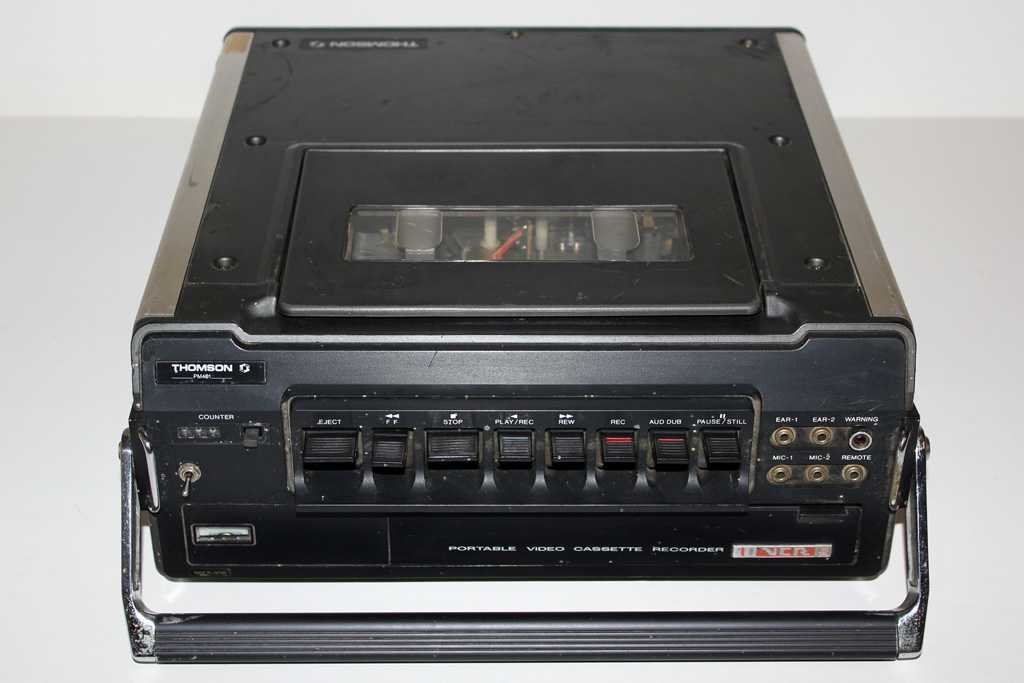

Magnétoscope portable à cassette U-matic,
bande ¾ de pouce THOMSON PM401, fin des années 1970. |
Magnétoscope
portable à cassette VHS, bande ½ pouce, SECAM, THOMOSON VK 303T de
1980. Ici avec
son alimentation A303T pour une utilisation fixe. |

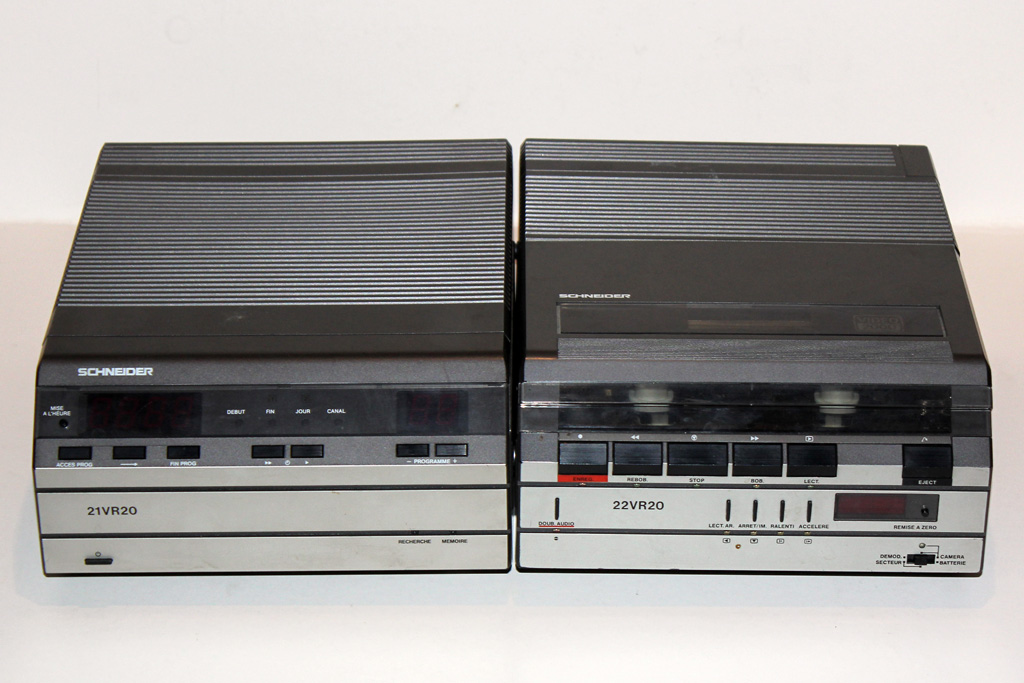

Magnétoscope
portable à cassette V2000, bande ½ pouce SCHNEIDER
22VR20 de 1982. Tuner à
gauche 21VR20. |
|
|
|
|
|

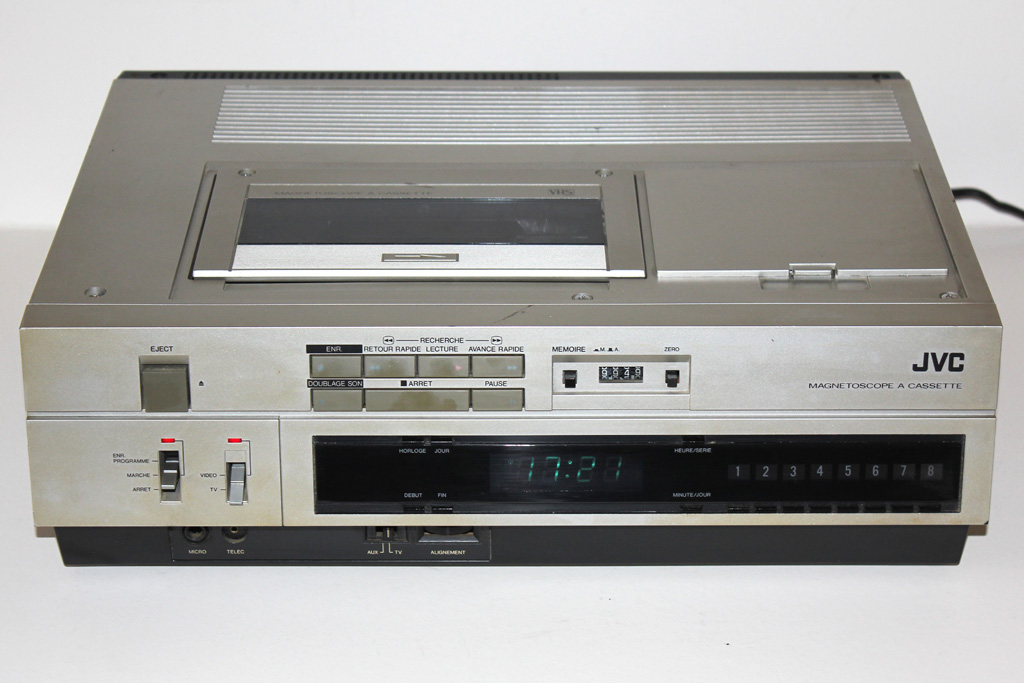

Magnétoscope à cassette VHS SECAM, bande ½ pouce vendu en
France, JVC HR-7200S de 1981. |
Magnétoscope à cassette VHS SECAM, bande ½ pouce vendu en

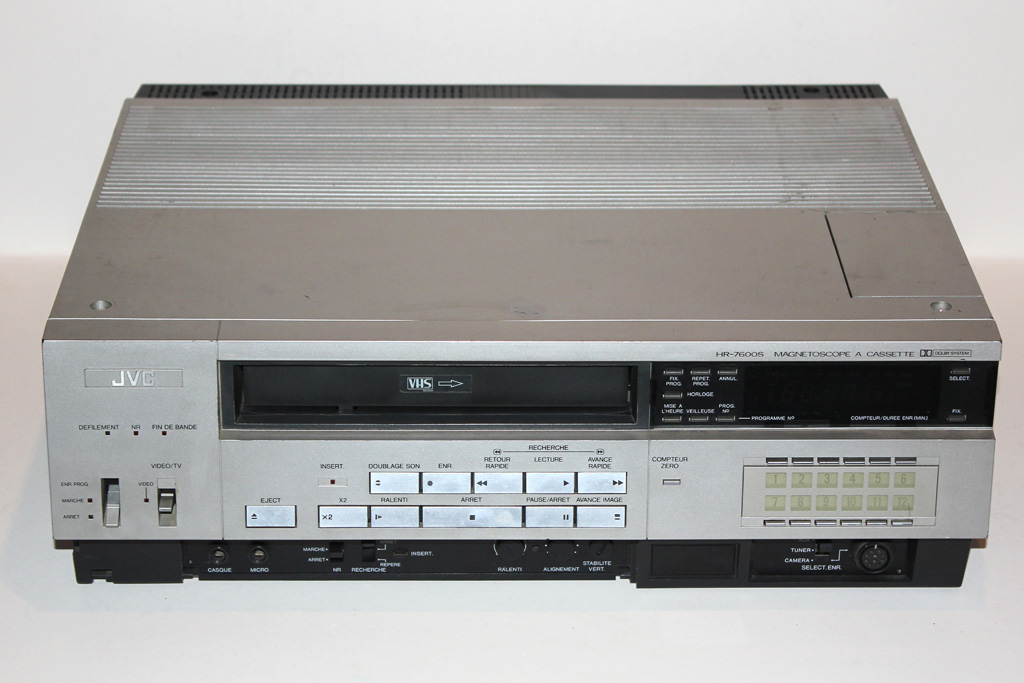

France, JVC HR-7600S de 1983. |

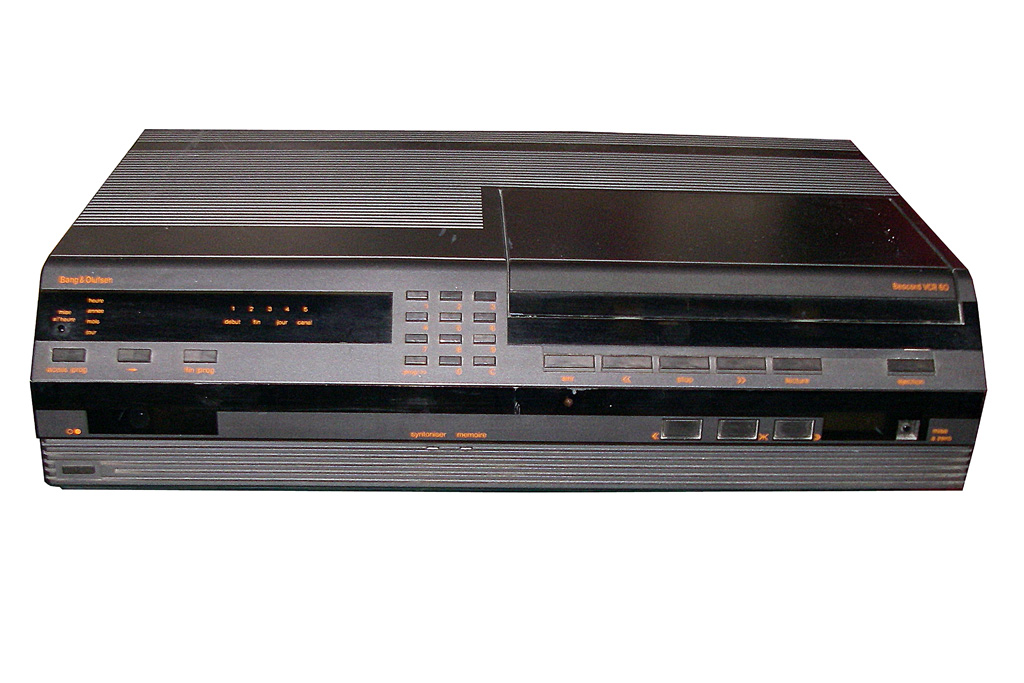

Magnétoscope à cassette V2000, bande ½ pouce, SECAM, B & O Beocord VCR60 de 1983. |
|
|
|
|
|

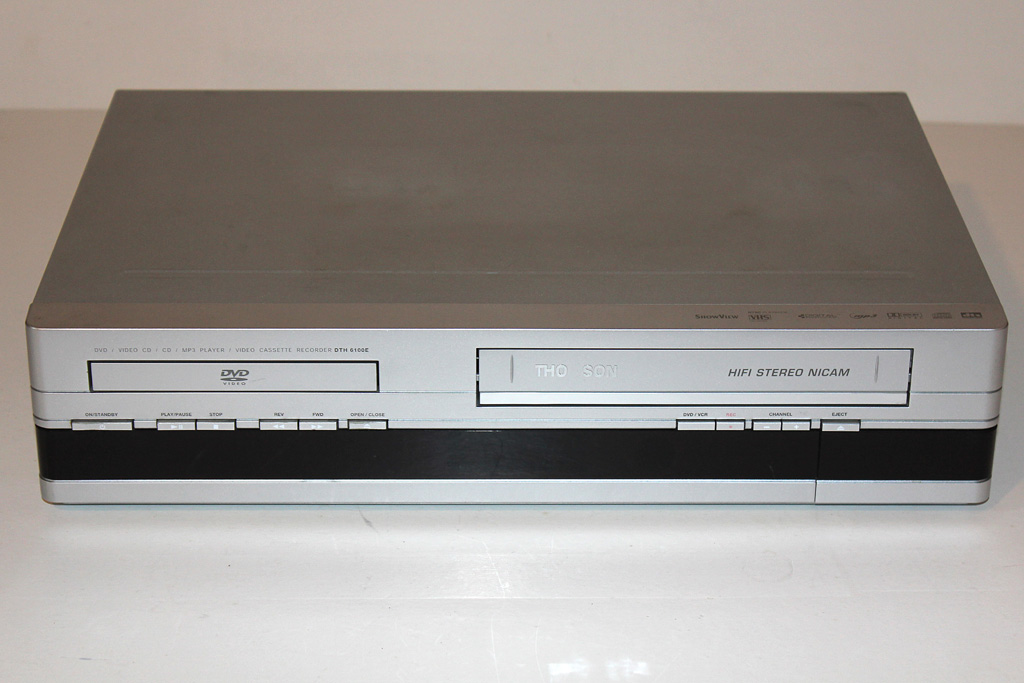

Combi lecteur DVD / Magnétoscope à cassette VHS PAL/SECAM HIFI stéréo, bande ½ pouce, THOMSON DTH 6100E de 2003. Disques
: DVD zone 2 ; DVD R ; DVD RW ; CD audio ; Photo CD ; Vidéo CD ; CD R ou RW Formats
: mp3, pcm, wav, wma, jpg, mpeg1 et 2 |

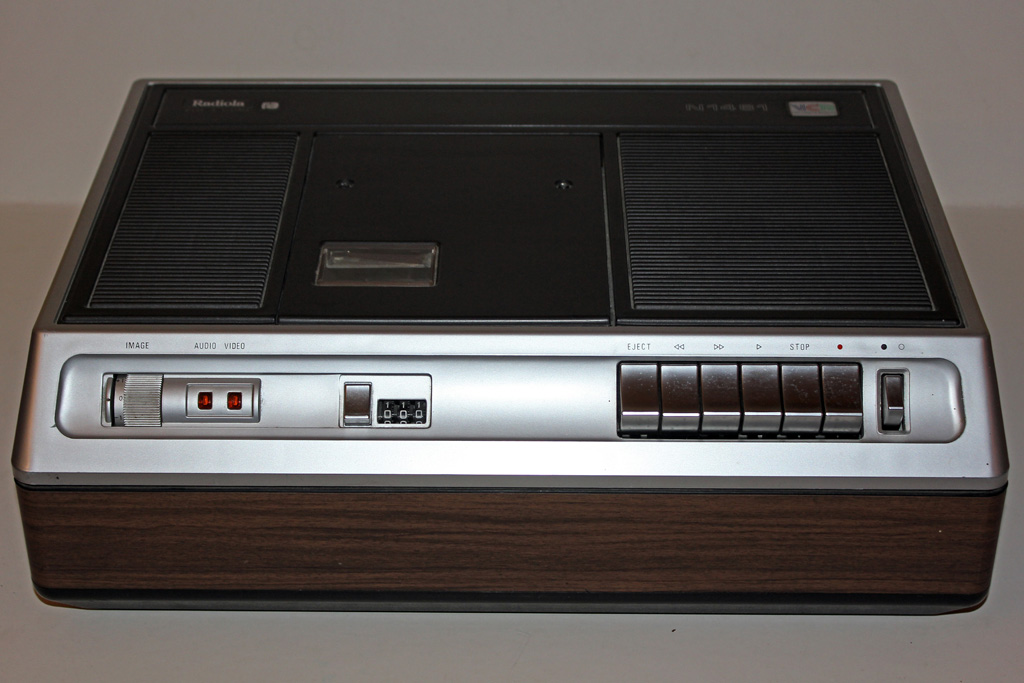

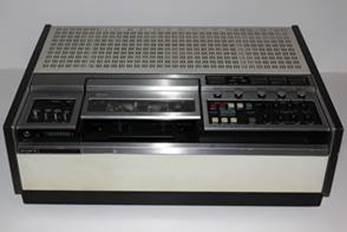

Magnétoscope à cassette VCR SECAM, bande ½ pouce RADIOLA N1481/29 de
1972. Numéro de série : 009442 Existe aussi sous la marque PHILIPS sous la même référence. C'est le tout premier
standard de magnétoscope grand public couleur à cassettes. Présenté à la
presse en juin 1970 au format PAL et commercialisé en France dans sa version
SECAM en 1972, 6 ans avant JVC et ses cassettes VHS SECAM. Il n'a existé qu'un seul modèle VCR
Secam. La durée d'enregistrement était de
60 minutes. Le magnétoscope n'avait pas de
tuner, il fallait soit le brancher sur un téléviseur équipé d'une sortie
vidéo, chez PHILIPS, c'était la prise DIN VCR, soit acheter à vil prix un
tuner programmable. |

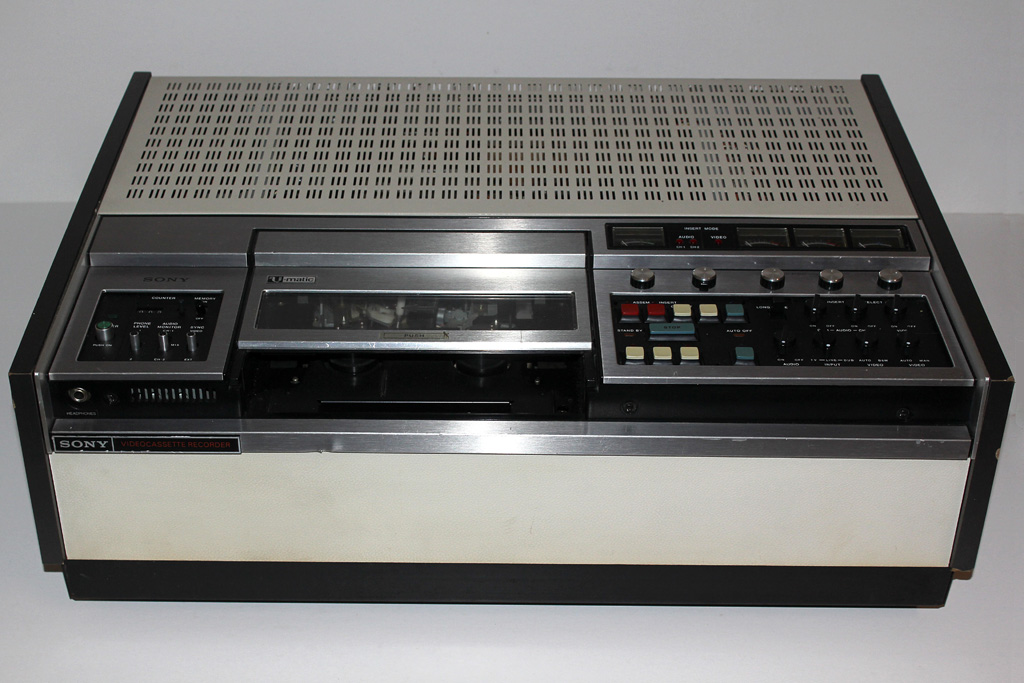

Magnétoscope
à cassette U matic,
bande ¾ de pouce, Sony®
VO 2860S de 1979. |
|
|
|
|
|
Magnétoscope

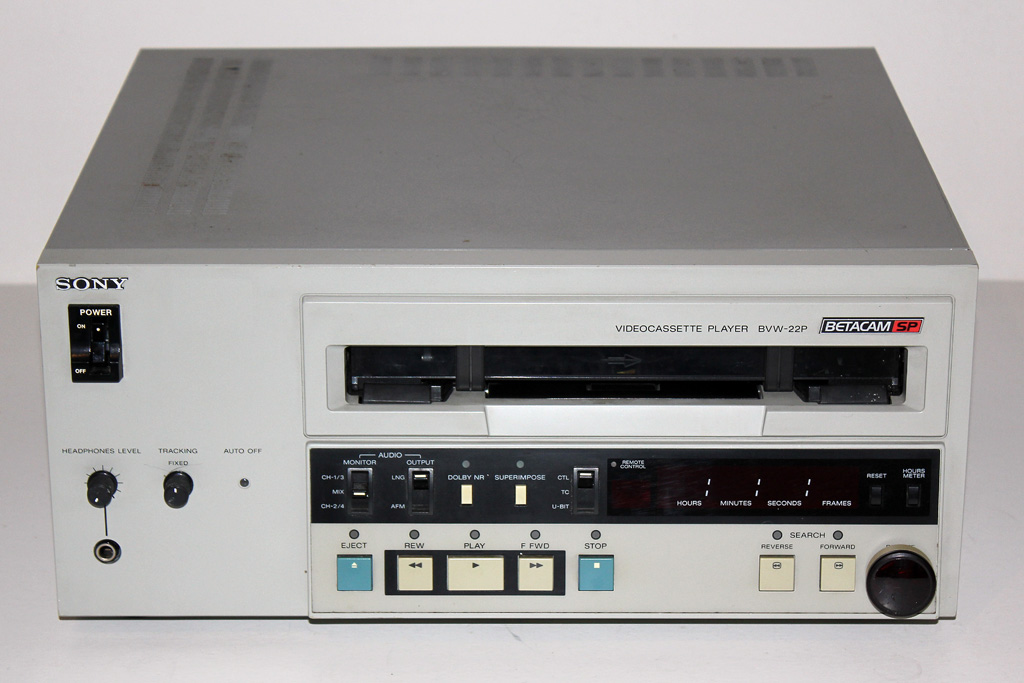

à cassette Betacam SP, bande ½ pouce, Sony® BVW-22P de 1990. Lecteur
uniquement. |

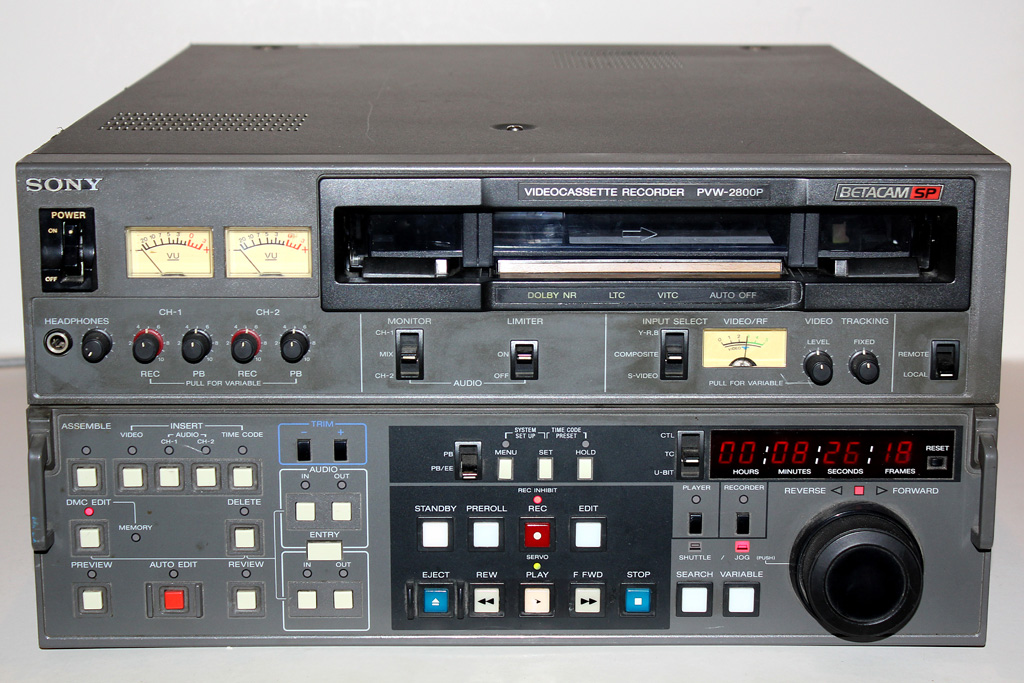

Magnétoscope
à cassette Betacam SP, bande ½ pouce, Sony® PVW-2800P de 1990. |

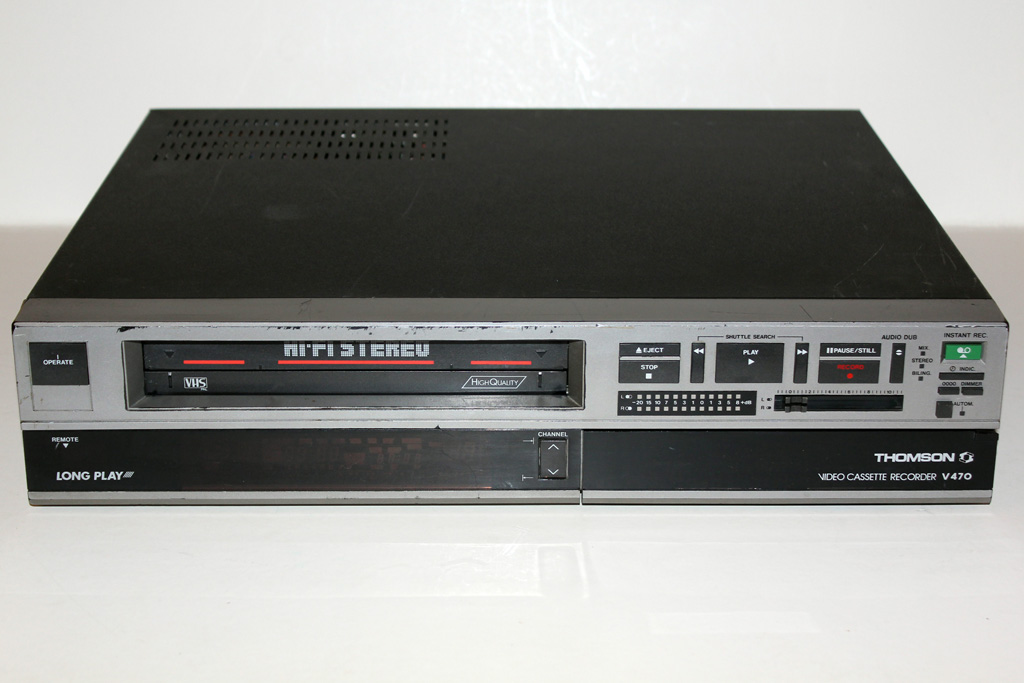

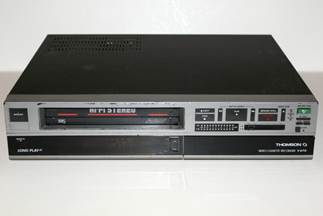

Magnétoscope HIFI stéréo à cassette VHS PAL, bande ½ pouce THOMSON V470 de
1986 (modèle Européen). Lit les cassettes SECAM. |
|
|
|
|
|

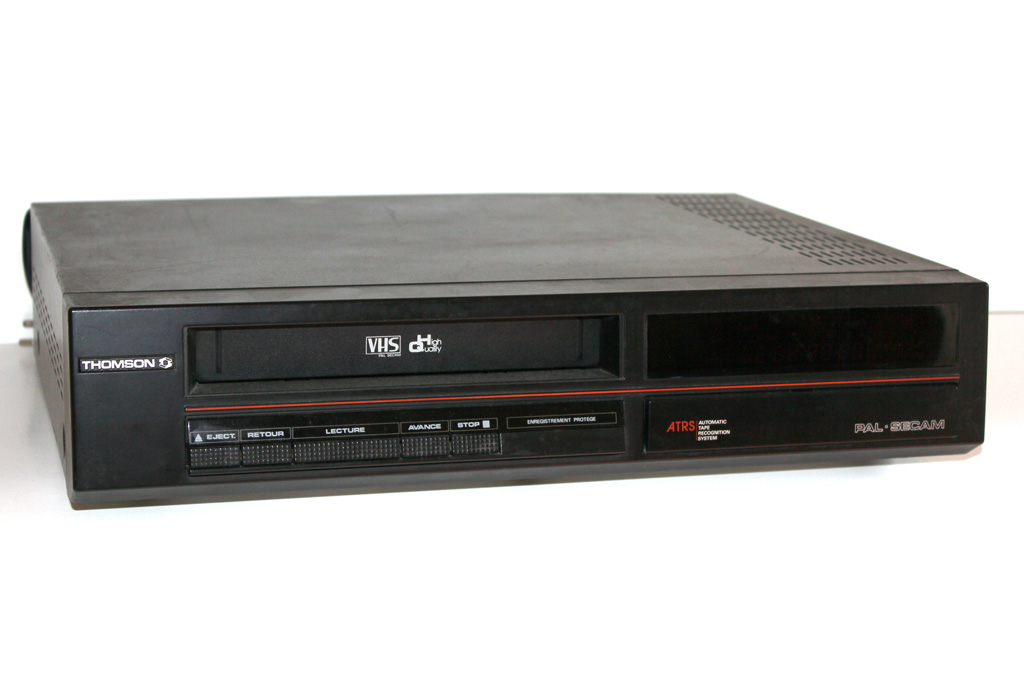

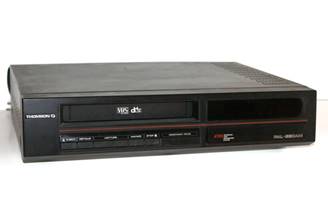

Magnétoscope à cassette VHS PAL/SECAM, bande ½ pouce, THOMSON VST230 de
1989. |

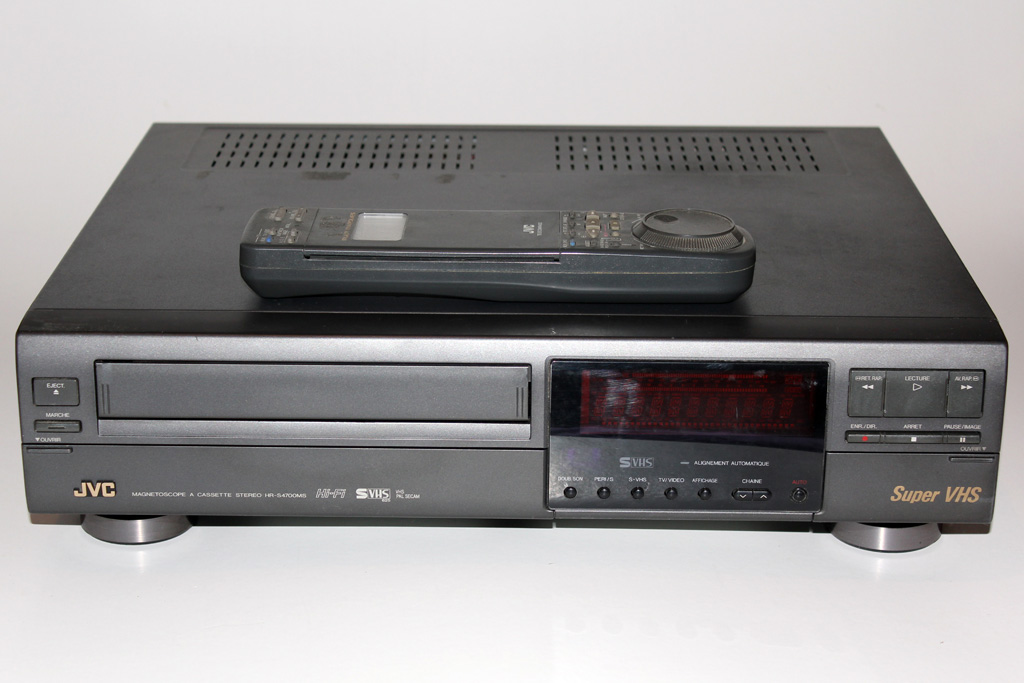

Magnétoscope HIFI stéréo à cassette S-VHS PAL/SECAM, bande ½ pouce, JVC
HR-S4700S de 1991. |

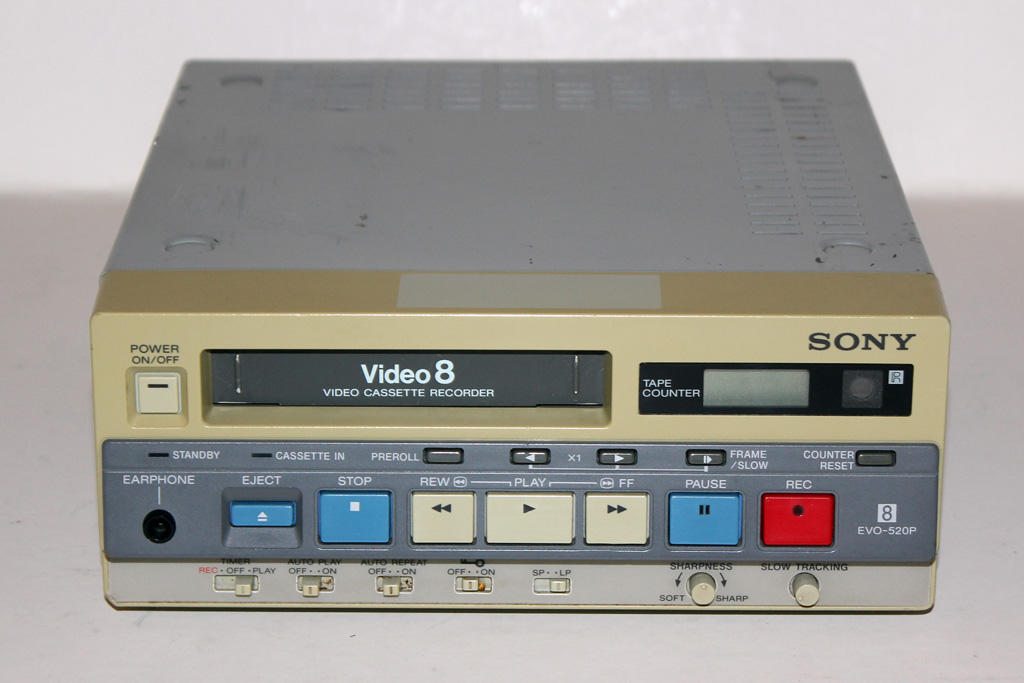

Magnétoscope
Pro. à cassette 8mm Sony®
EVO-520P vers 1990. |
|
|
|
|
|

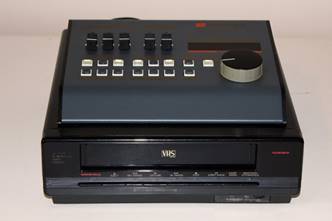

Magnétoscope à cassette VHS SECAM, bande ½ pouce PORTHX UMV-100 de
1990 Table d'effets vidéo et de montage monté dessus. Lecteur uniquement. Base de magnétoscope SAMSUNG |

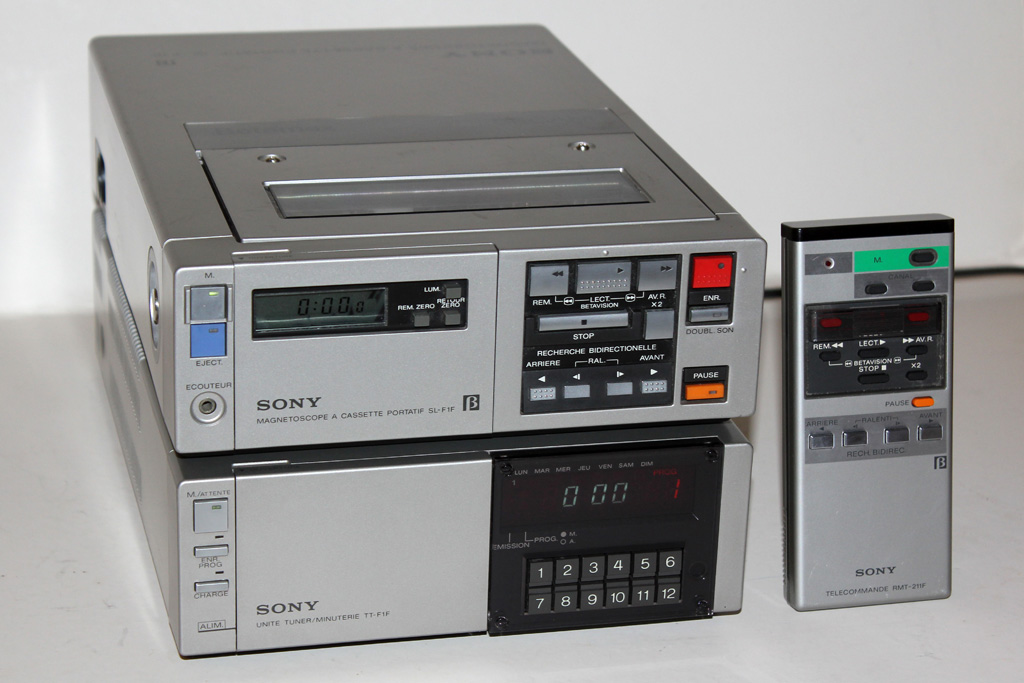

Magnétoscope
portable à cassette Bétamax®, bande ½
pouce, Sony® SL F1F et son
tuner TT-F1F de 1982 |

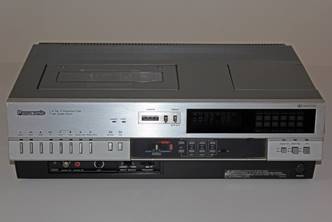

Magnétoscope à cassette VHS SECAM, bande ½ pouce vendu en
France, PANASONIC NV-7000F de 1980 Réducteur de bruit Dolby |
|
|
|
|
|

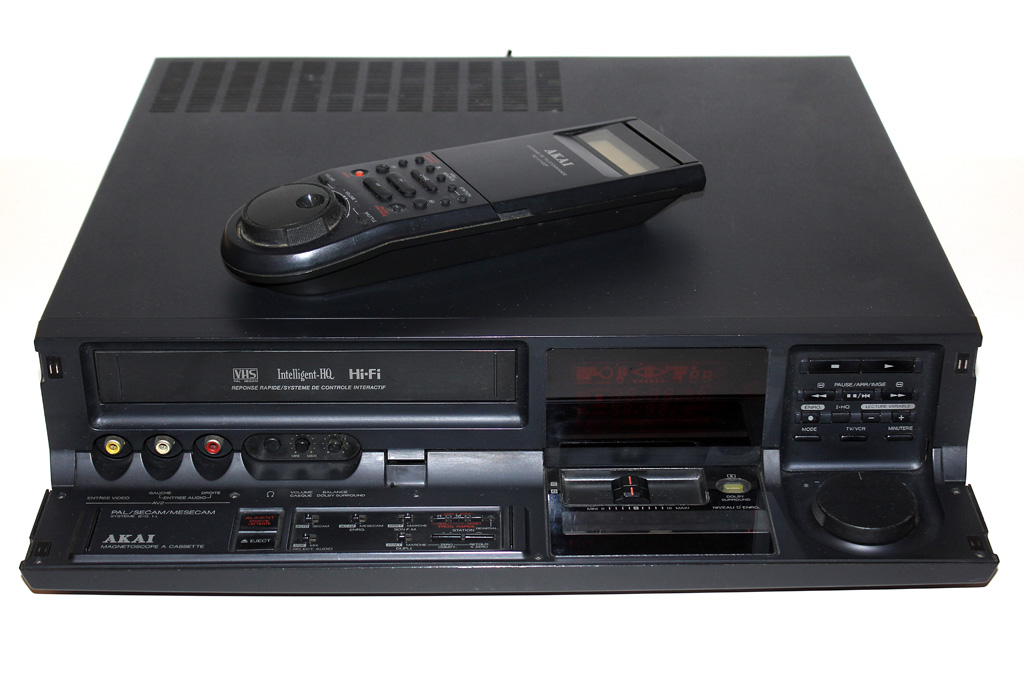

Magnétoscope HIFI stéréo
à cassette VHS PAL/SECAM, bande ½ pouce avec amplificateur BF Dolby Surround de 2x12W. AKAI
VS-A1130SEG-D de 1993 |

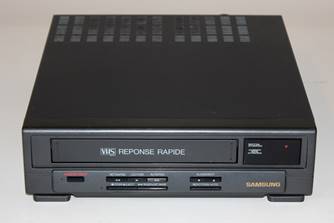

Magnétoscope à cassette
VHS PAL/SECAM, bande ½ pouce SAMSUNG
PR-990R de 1994 Lecteur uniquement. |

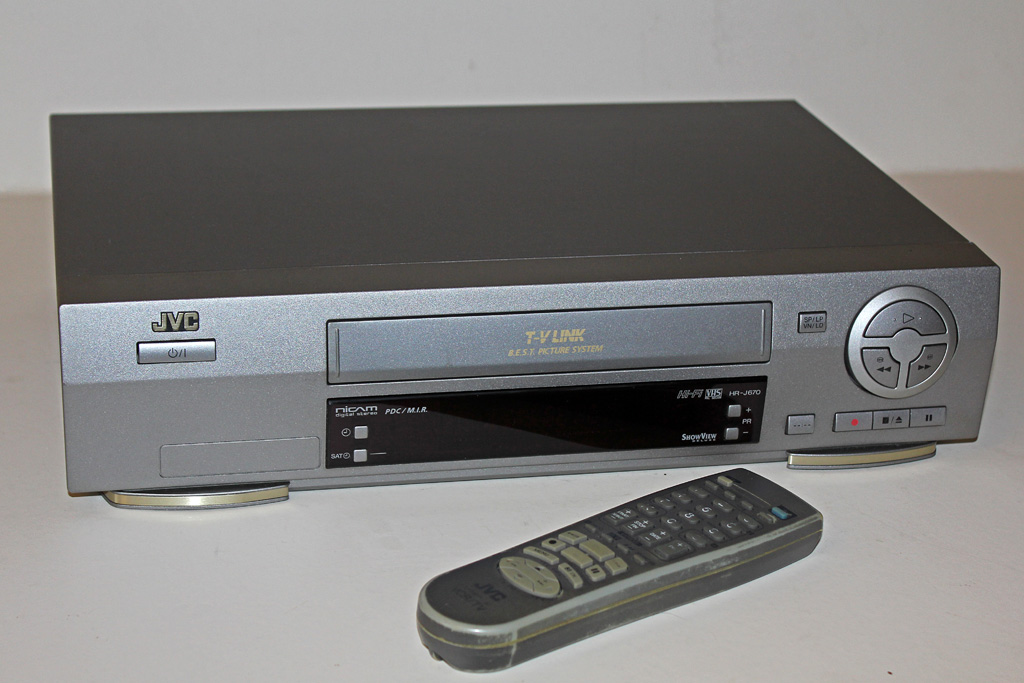

Magnétoscope HIFI stéréo
à cassette VHS PAL/SECAM, bande ½ pouce avec NICAM JVC
HR-J670MS de 2000 |
|
|
|
|
|

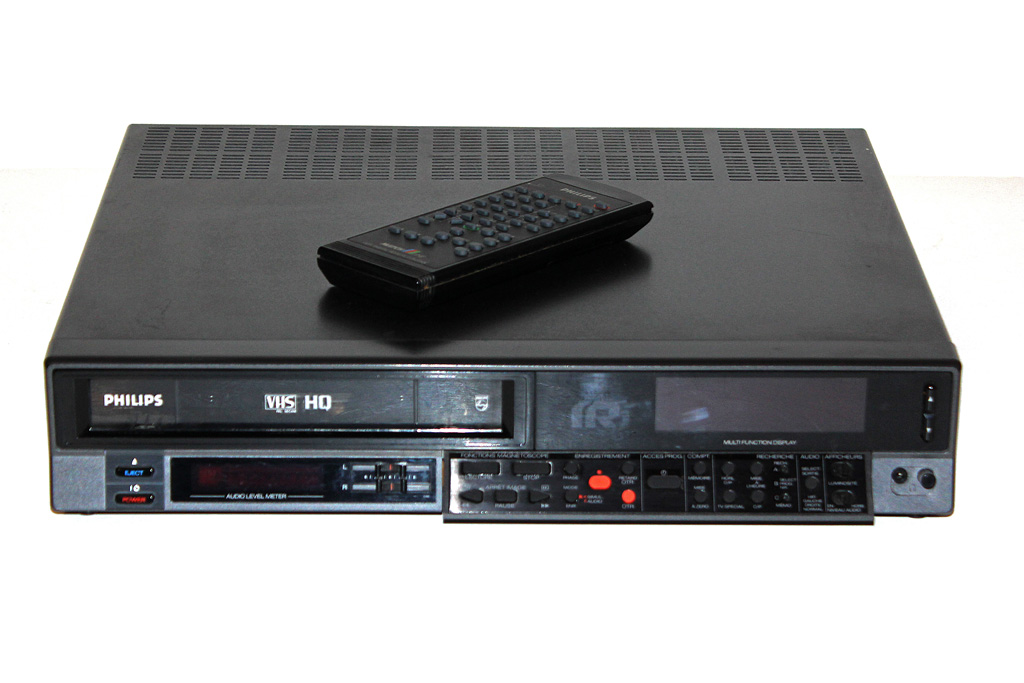

Magnétoscope HIFI stéréo
à cassette VHS PAL/SECAM, bande ½ pouce, PHILIPS VR
6970-39R de 1987. |

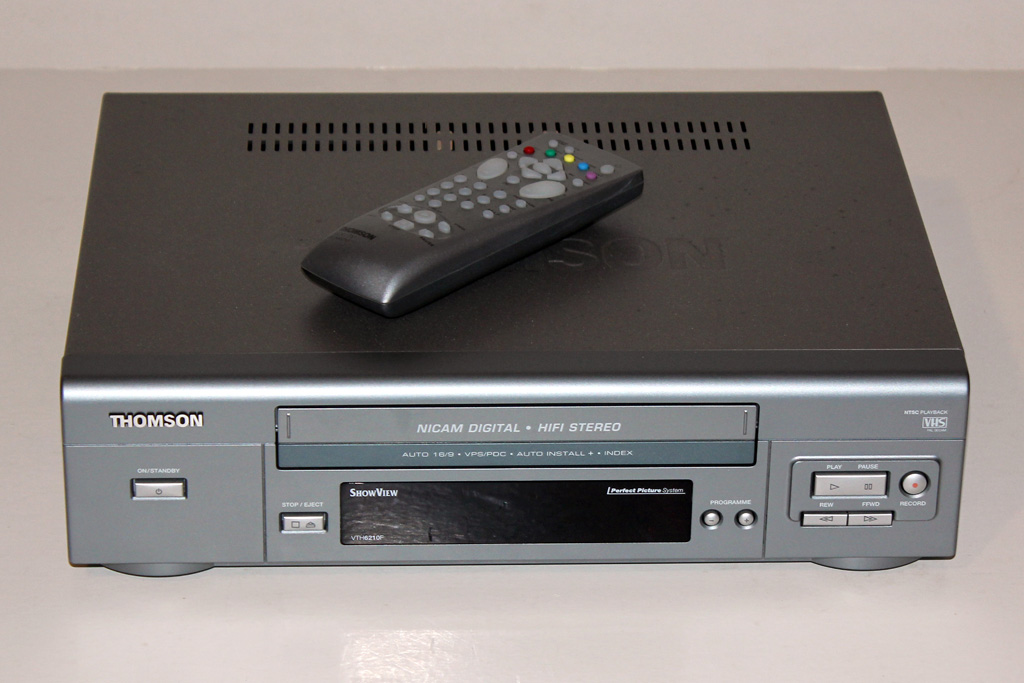

Magnétoscope HIFI stéréo
à cassette VHS PAL/SECAM, bande ½ pouce avec NICAM et
lecture NTSC THOMSON
VTH-6210F de 2000. |

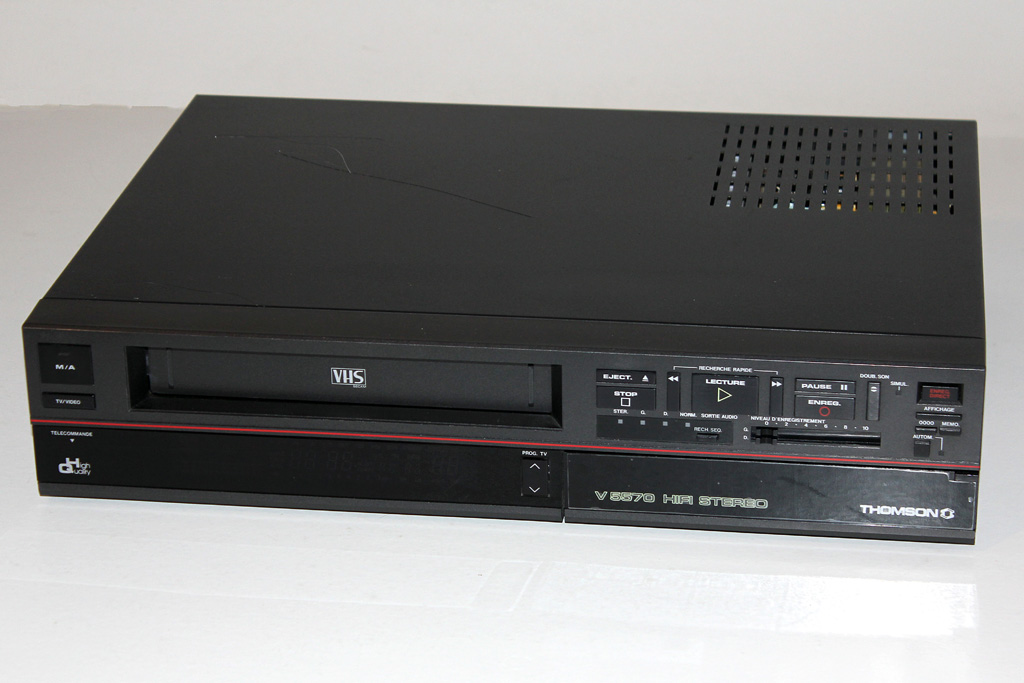

Magnétoscope HIFI stéréo
à cassette VHS PAL/SECAM, bande ½ pouce THOMSON
V5570 de 1986 |
|
Les vidéodisques (Tous formats) |
||
|
|
|
|
|

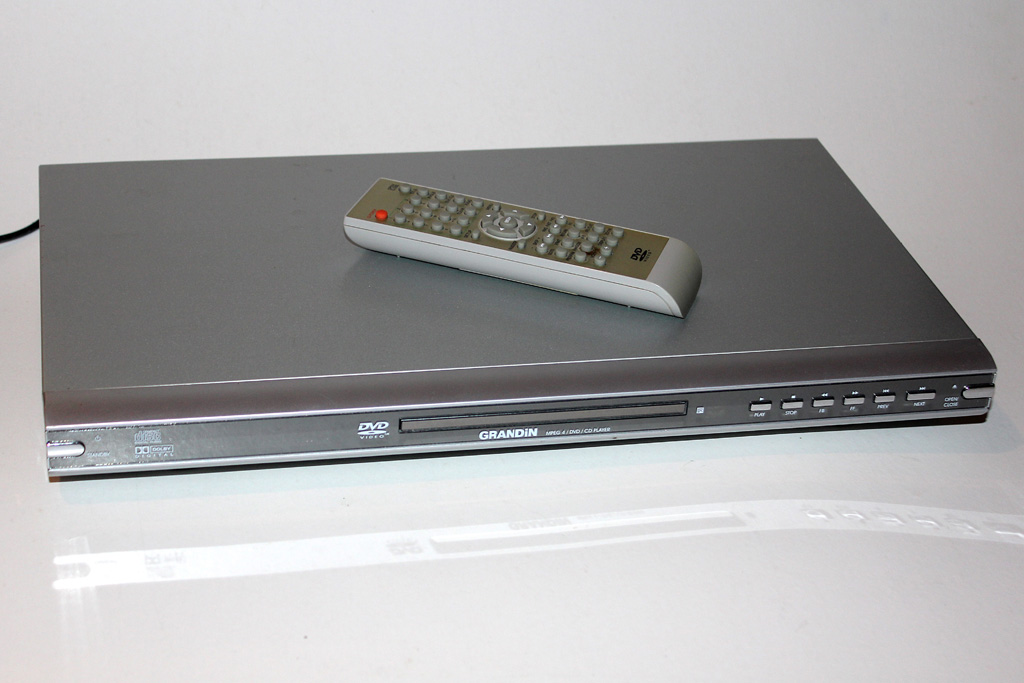

Lecteur de DVD GRANDIN DVX 3900 de 2004 Disques
: DVD zone 2 ; DVD R ; DVD RW ; CD
audio ; Photo CD ; Vidéo CD ; CD R ou RW Formats
: mp3, pcm, wav, dvix, xvid, avi , jpg, mpeg1 et 2, mpeg 4 |

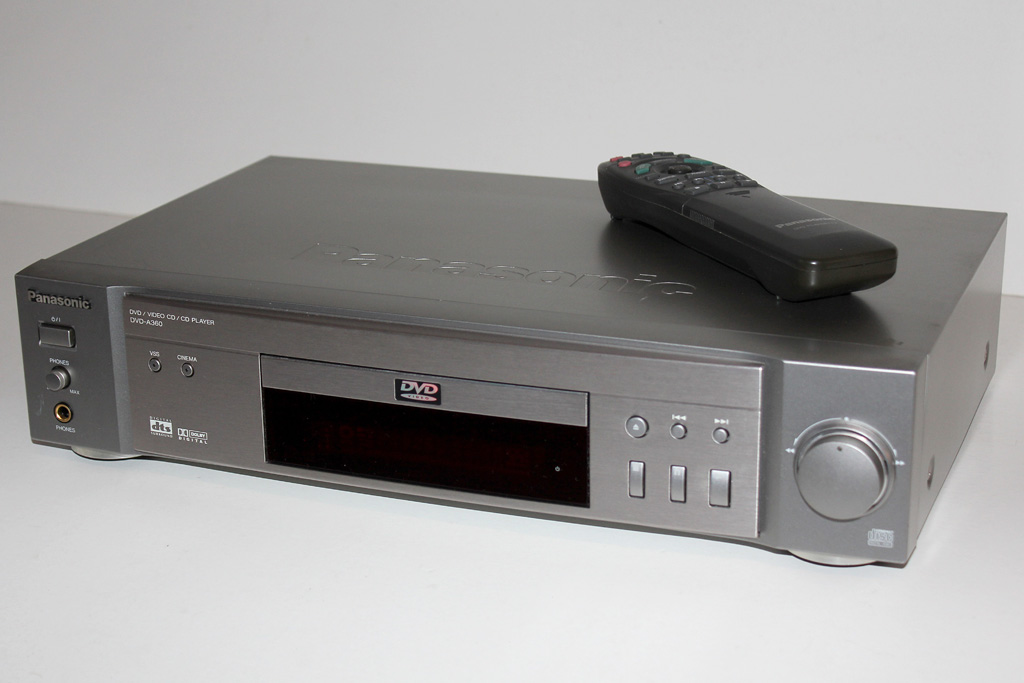

Lecteur de DVD PANASONIC DVD-A360 de 1999. Disques : DVD multi -zones ; CD audio, vidéo CD Formats
: mpeg1 et 2, pcm Ne lit pas les disques gravés (protection physique) |

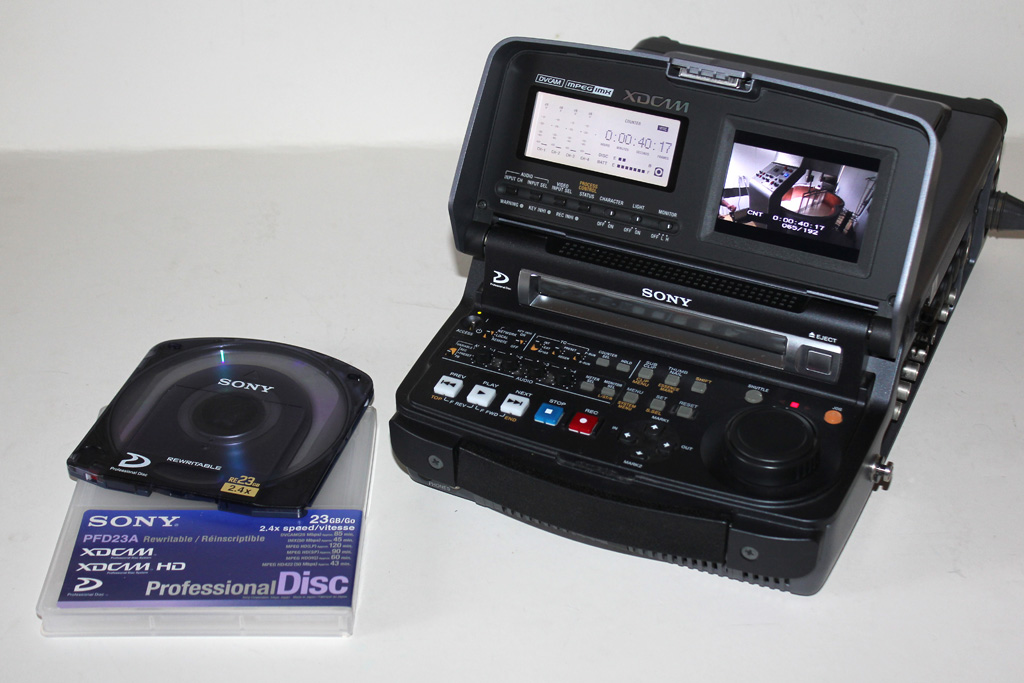

Enregistreur numérique HD au format XdCam SONY PDW-R1 de
2009 Enregistrement numérique sur disque Blu-ray en cartouche,
format Professionnal Disc (PD) Alimentation secteur et batterie 12V. Permet la lecture, l'enregistrement et le montage Unité utilisé pour
monter les reportages en télévision. |
|
|
||
|

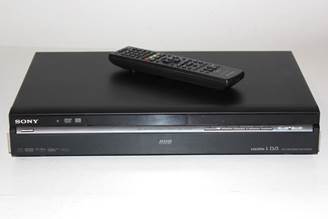

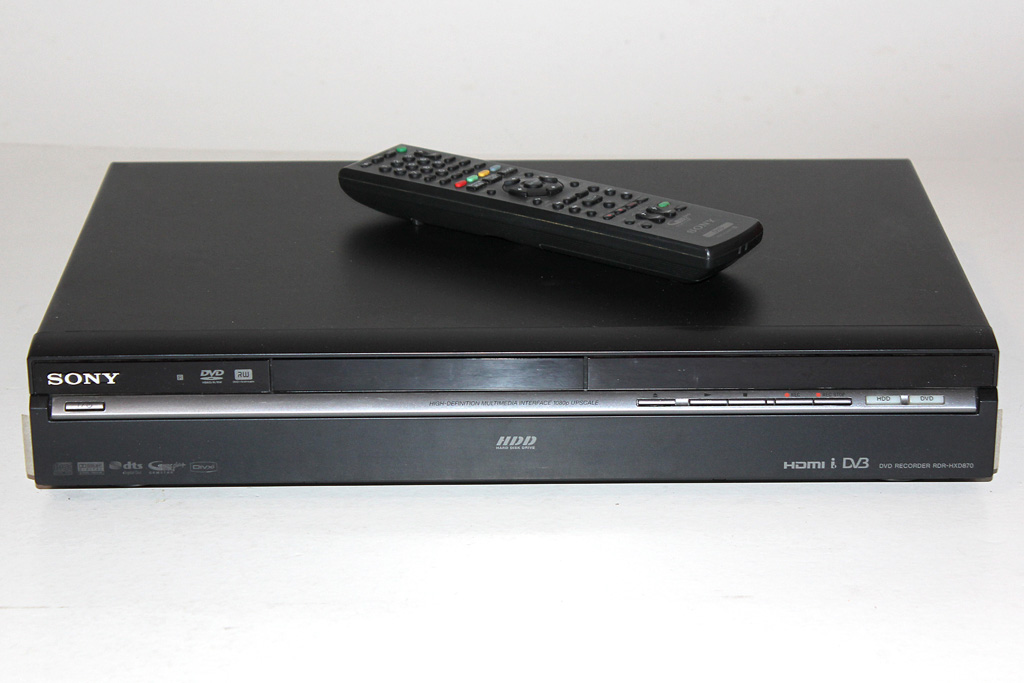

Enregistreur numérique Sony® RDR-HX870 de 2007 Enregistrement sur disque dure de 160 Go Graveur sur DVD-R, DVD+R, DVD-RW, DVD+RW Lecteur CD, VCD, DVD zone 2. Tous formats vidéo analogique supportés (entrées AV et tuner
analogique) Format numérique Mpeg1, Mpeg2, Dvix Tuner TNT Mpeg 2 (format SD uniquement) Sortie Péritel et HDMI 1080i |
||
|
Les émetteurs, modulateurs, décodeurs et convertisseurs |
||
|
|
|
|
|

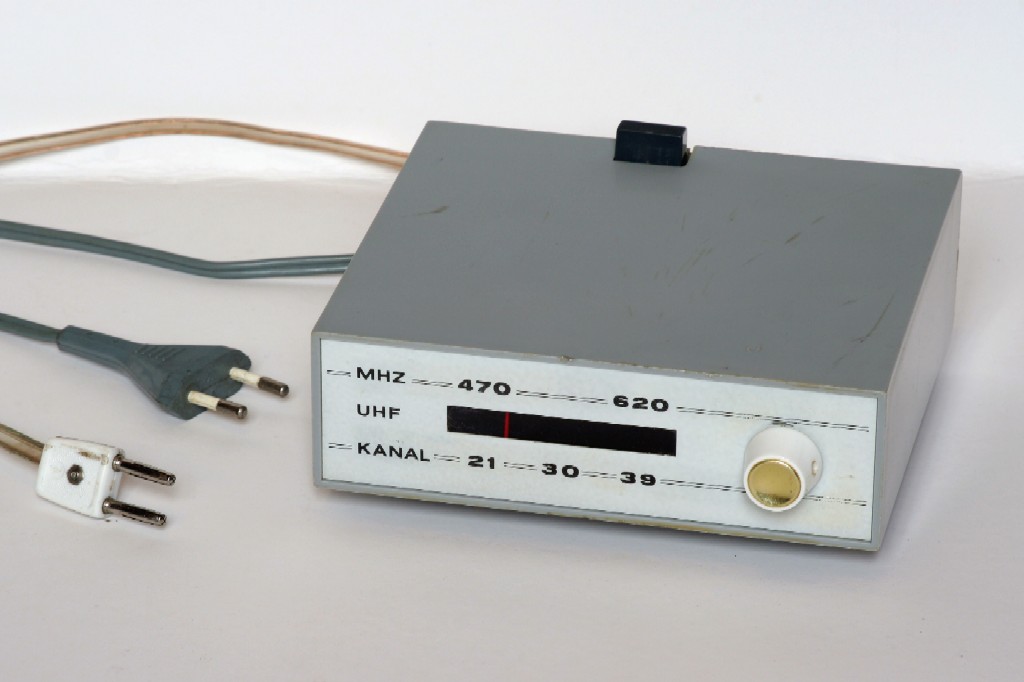

Convertisseur UHF vers VHF canal 3E, RFT Konverter 2, années 1960. |

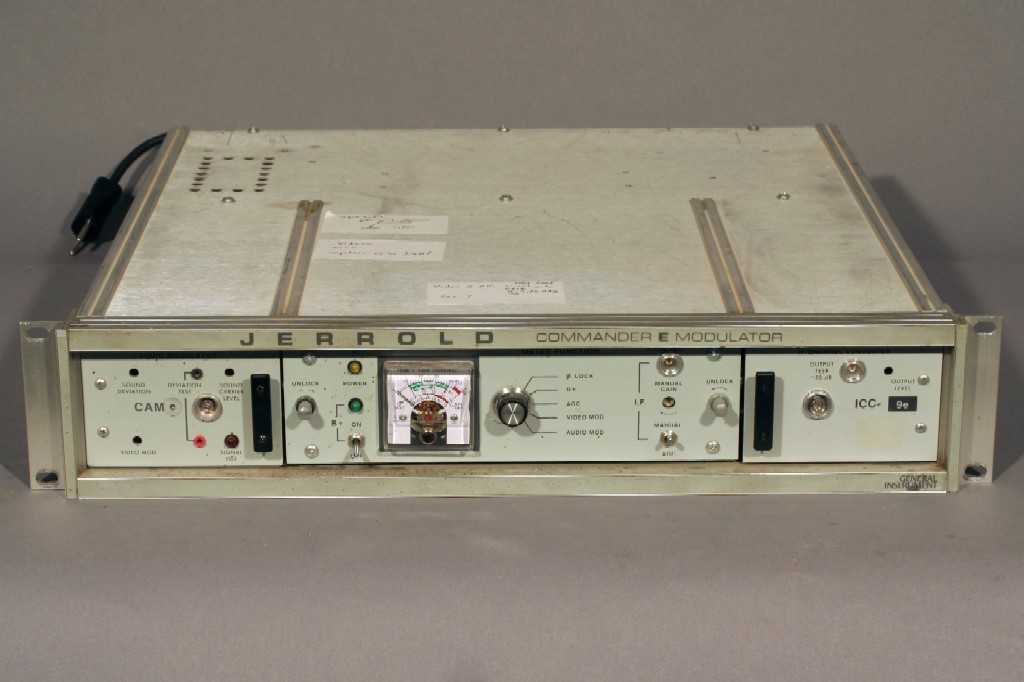

Modulateur VHF de diffusion utilisé en Suisse pour les réseaux de
télédistribution, normes CCIR B, JERROLD canal 9E avec
125 dBμV sous 75 Ohms en sortie, Réformé en 2007. |

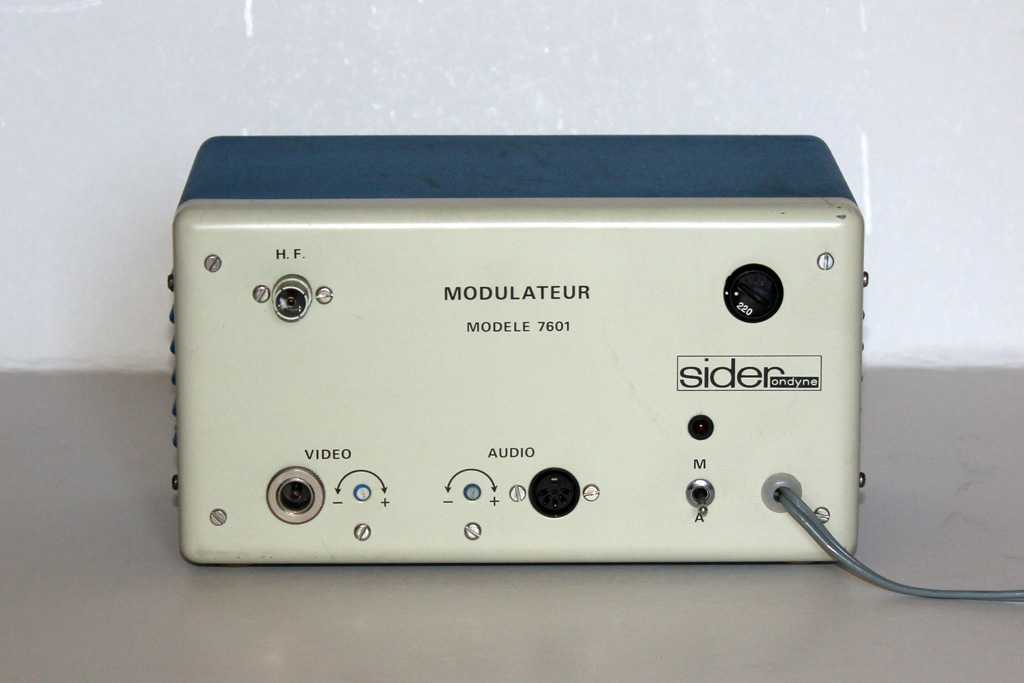

Modulateur vidéo en UHF norme française L SIDER ONDYNE 7601, années
1970. |
|
|
|
|
|

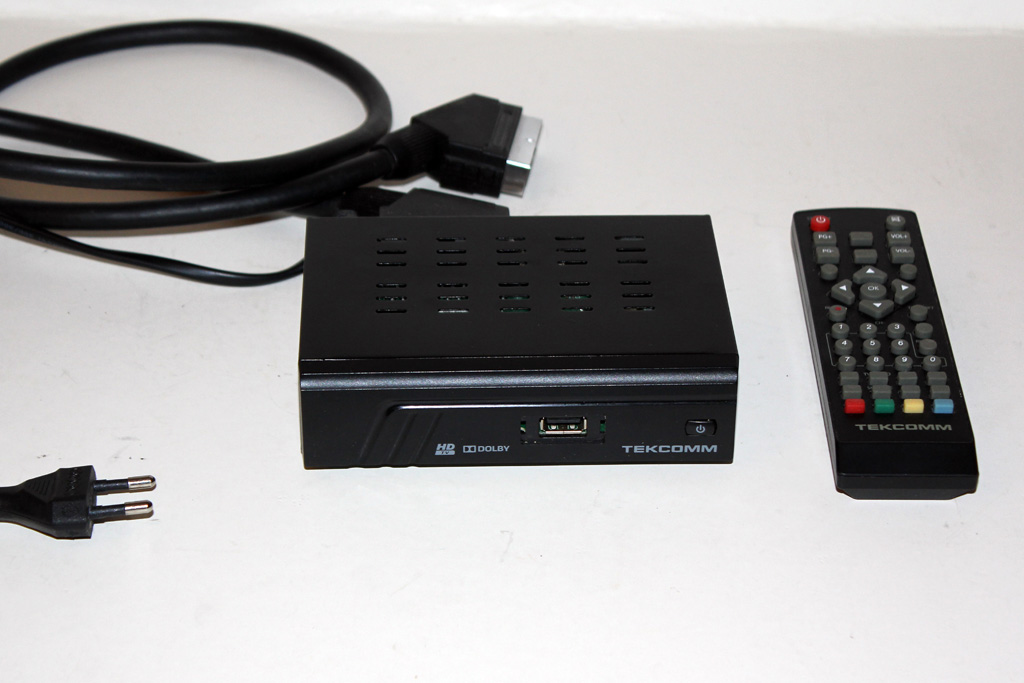

Récepteur/convertisseur/enregistreur TNT TEKCOMM TCT 2100 de 2012 Normes MPG2 et MPG 4 HD (DVB-T) Lecteur/enregistreur multimédia par USB Sortie vidéo en analogique par prise péritel (PAL 625) et en
numérique par HDMI. Existe sous la marque STRONG. |

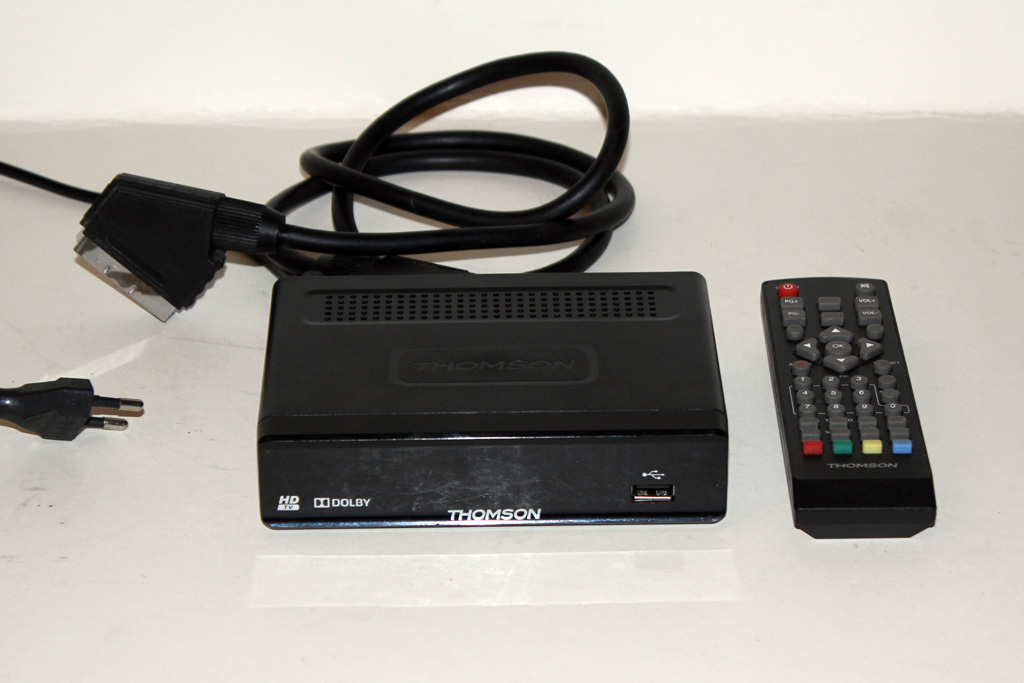

Récepteur/convertisseur/enregistreur TNT THOMSON THT 504 de 2015 Normes MPG2 et MPG 4 HD (DVB-T) Lecteur/enregistreur multimédia par USB Sortie vidéo en analogique par prise péritel (PAL 625) et en
numérique par HDMI. |

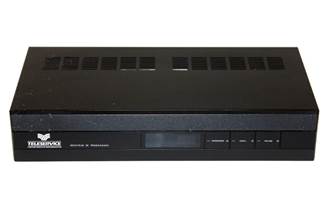

Adaptateur réseau câblé TELESERVICE CGV THOMSON SPA01 de 1991 Adaptateur et démodulateur du réseau câblé analogique
TELESERVICE, norme SECAM 625. |
|
|
|
|
|

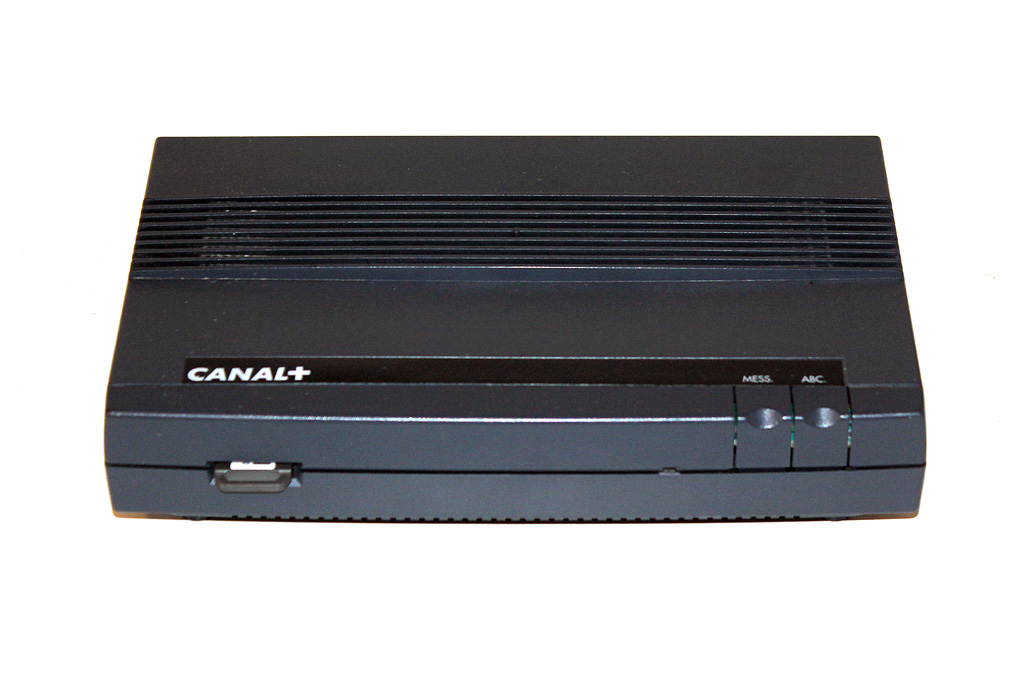

Décodeur Canal Plus système Syster
licence Nagravision EURODEC SAGEM Syster de 1991 à 2010 (24/11/2010). Décodeur analogique avec traitement numérique du signal vidéo Le système Syster a succédé en 1995 au
codage Discret 11 qui datait de 1984. Ce décodeur décode les 2 systèmes. |

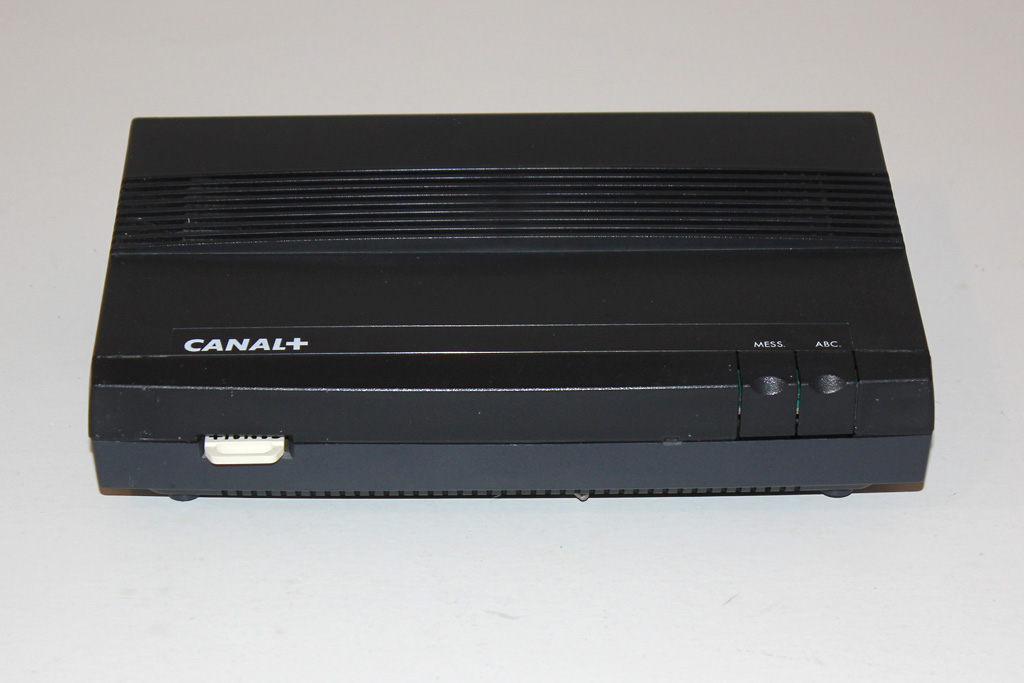

Décodeur Canal Plus système Syster
licence Nagravision EURODEC SAGEM Syster de 1991 à 2010 (24/11/2010) Décodeur analogique avec traitement numérique du signal vidéo Le système Syster a succédé en 1995 au
codage Discret 11 qui datait de 1984. Ce décodeur décode les 2 systèmes. |

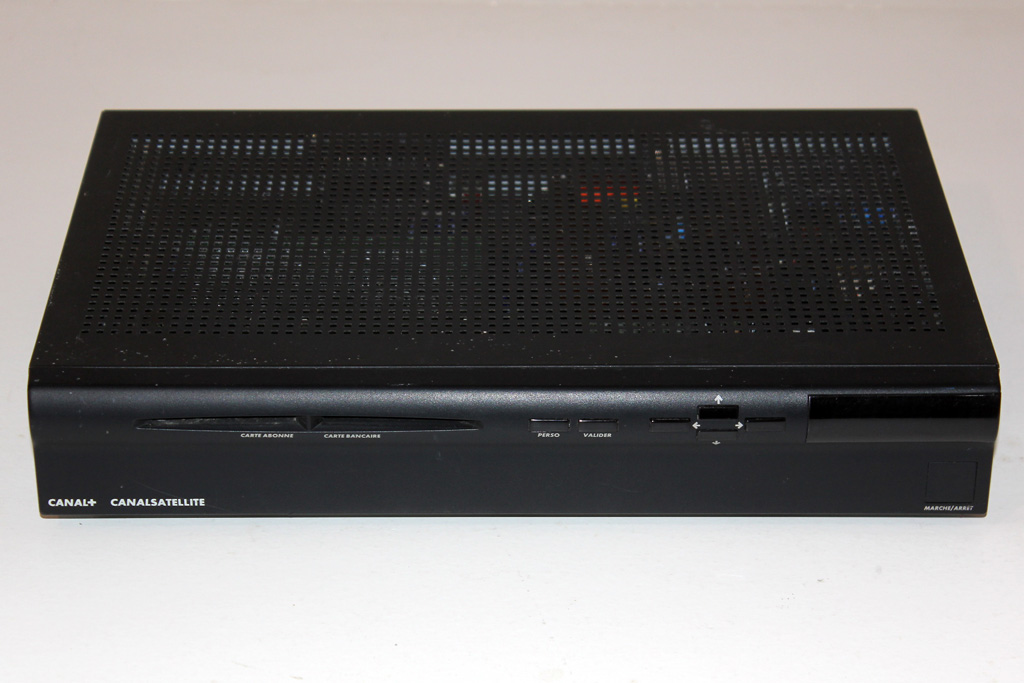

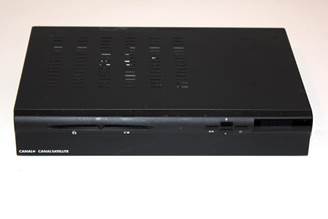

Récepteur et décodeur satellite Mediasat pour Canal Plus et CanalSat, PHILIPS TS2 de 1997 Décodeur numérique à la norme DVB-S en MPG2, norme mise en place
le 27/04/1996 sur le satellite Astra. Ce système est abandonné au profit de
la HD en MP4 le 01/07/2015. |
|
|
|
|
|

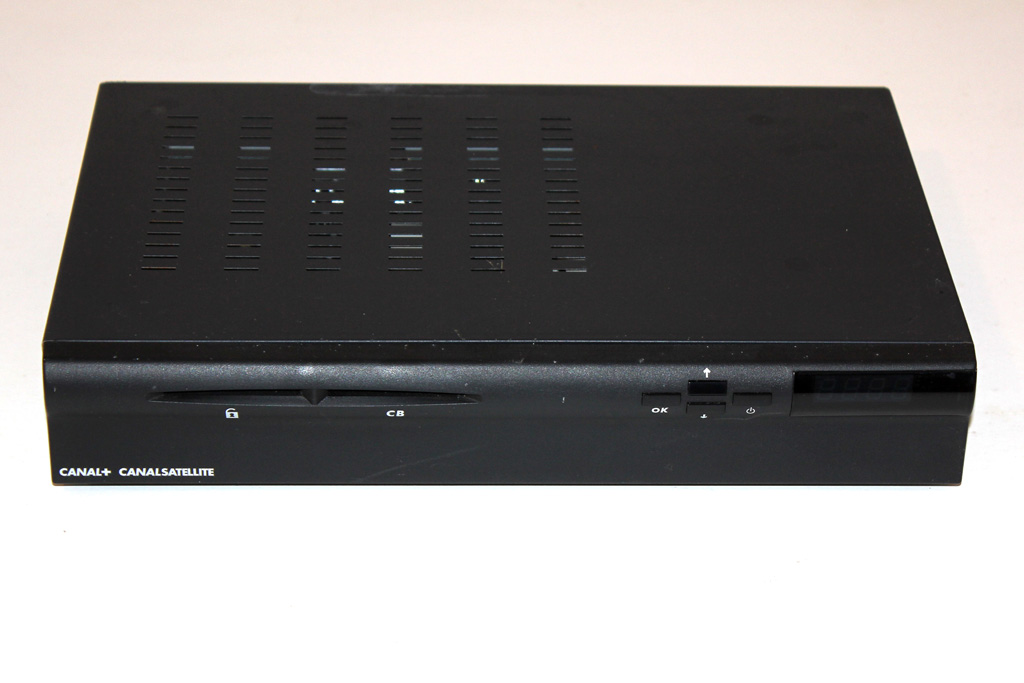

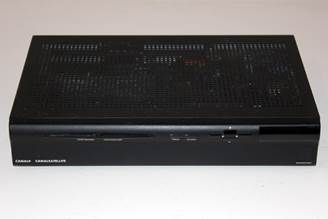

Récepteur et décodeur satellite Mediasat pour Canal Plus et CanalSat, PIONEER TS7 de 1996 Décodeur numérique à la norme DVB-S en MPG2, norme mise en place
le 27/04/1996 sur le satellite Astra. Ce système est abandonné au profit de
la HD en MP4 le 01/07/2015. |

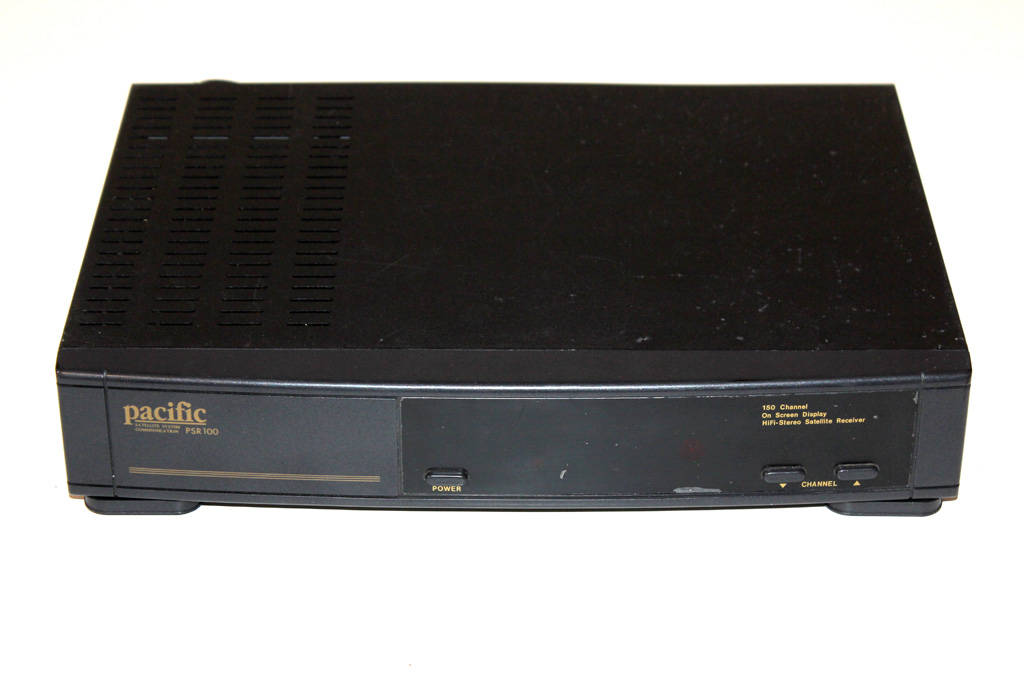

Récepteur satellite PACIFIC PSR 100 de 1997 Récepteur analogique |
|
|
Les Tubes à rayon cathodique |
||
|
|
|
|
|

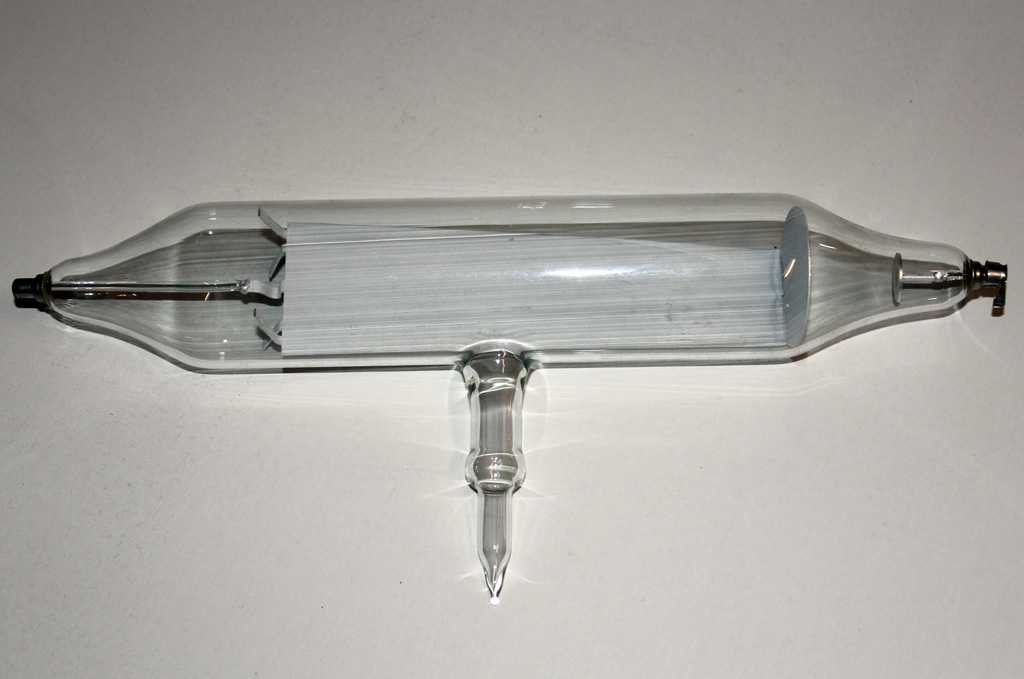

Tube de Crookes. |

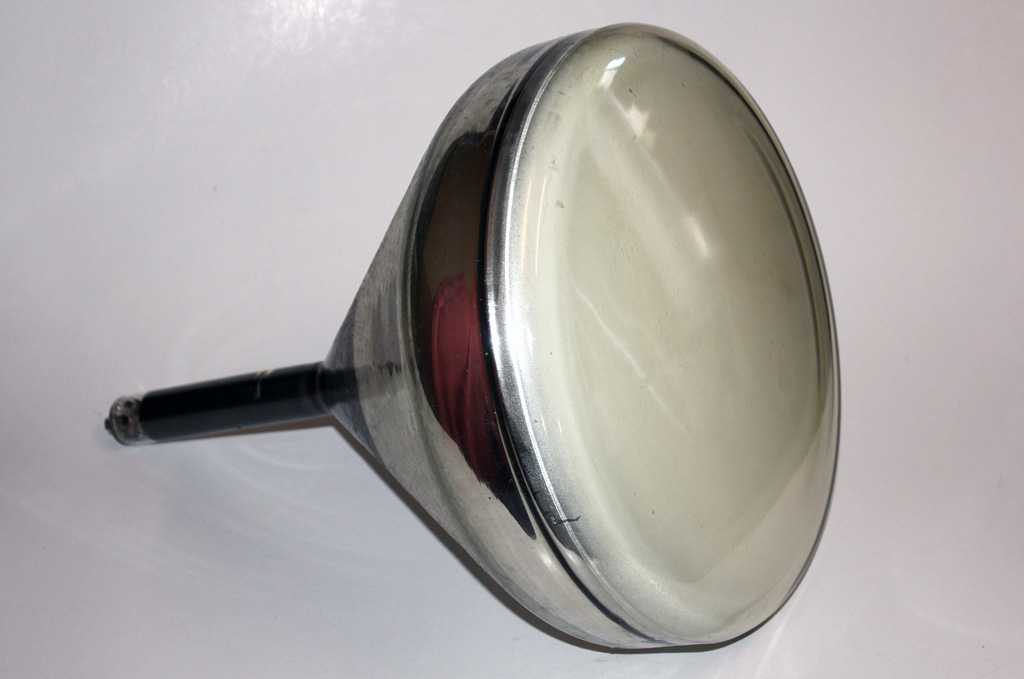

Tube cathodique pour téléviseur
VK361, début des années 1950. |

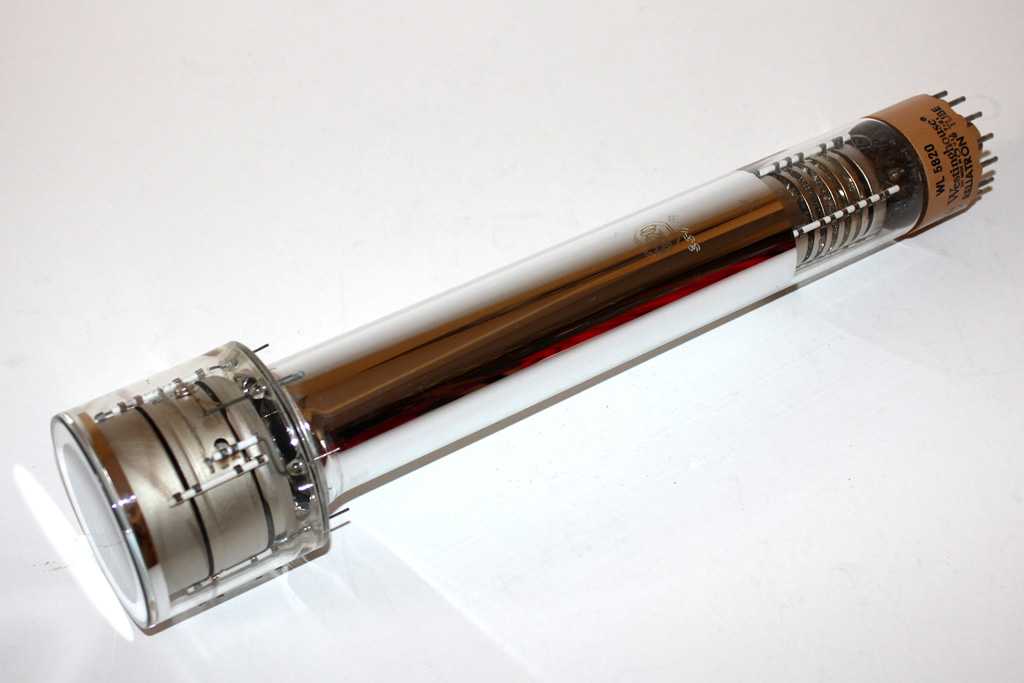

Tube Image Orthicon 3 pouces pour
caméra de télévision WESTINGHOUSE WL5820 de
1955. Sensibilité 200 lux, définition 550 lignes. Diamètre 75 mm, longueur 385 mm. |
|
|
||
|

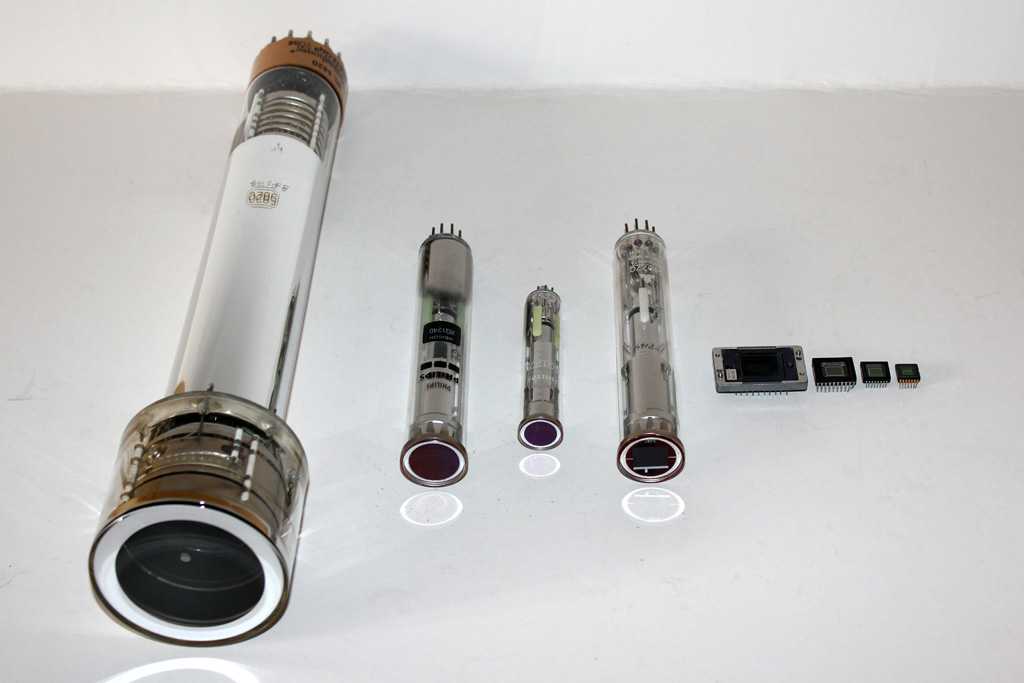

Comparaison
entre différentes générations de capteurs d'images, 50 ans de technologie. De gauche à
droite : Image Orthicon 3" WESTINGHOUSE WL5820 de 1955 (550
lignes, 200 lux) Vidicon
1" PHILIPS XQ1240 de 1970 (400 lignes, 400 lux) Vidicon
2/3" PHILIPS XQ1271 de 1981 (550 lignes, 8 lux)) Vidicon
1" couleurs MATSUSHITA S4077C de 1980 (200 lignes, 10 lux) CCD 2/3"
couleurs SONY IU021CK.AA de 1985 (250 000 pixels, 25 lux) CCD ½"
couleurs SONY ICX027CKA de 1992 (537 lignes, 320 589 pixels, 2 lux) CCD 1/3"
couleurs SONY ICX055AK de 1995 (537 lignes, 320 589 pixels, 2 lux) CDD ¼"
couleurs SONY ICX071AK de 1997 (470 000 pixels, 1 lux) |
||
|
|
|
|
|

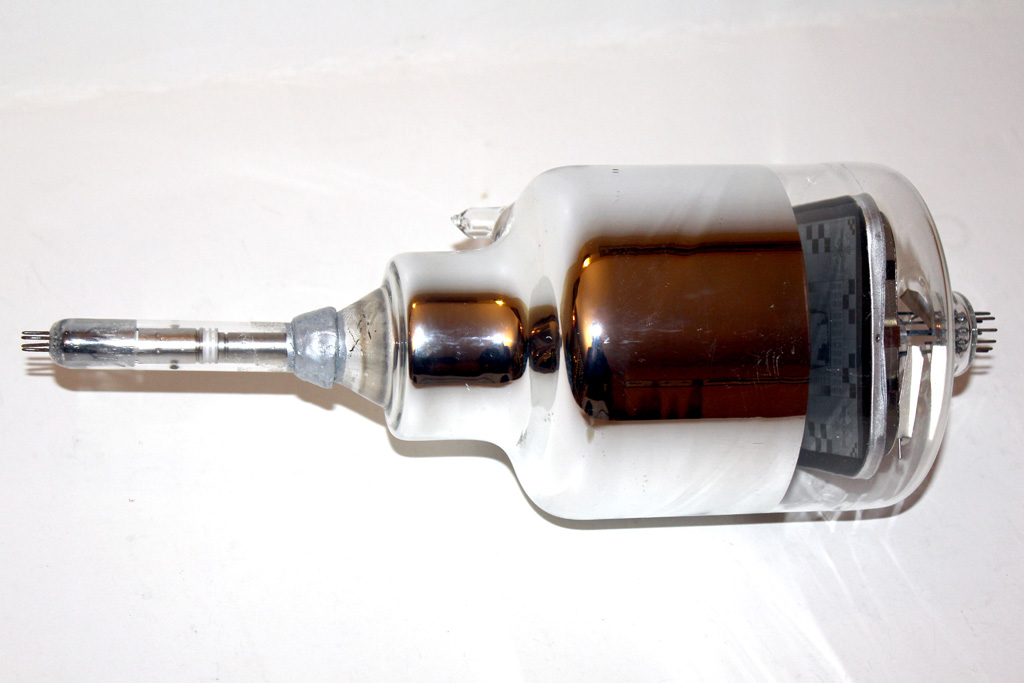

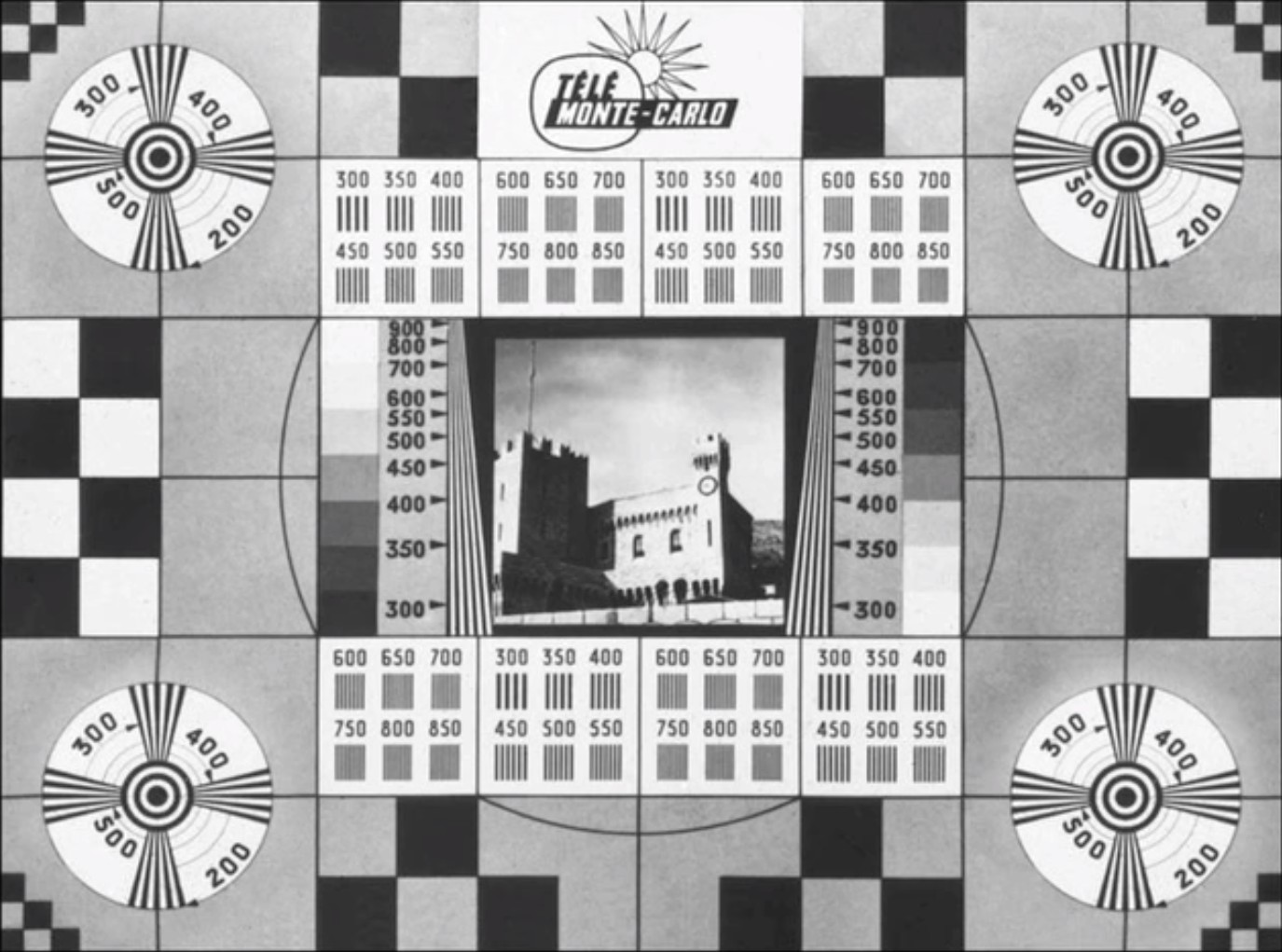

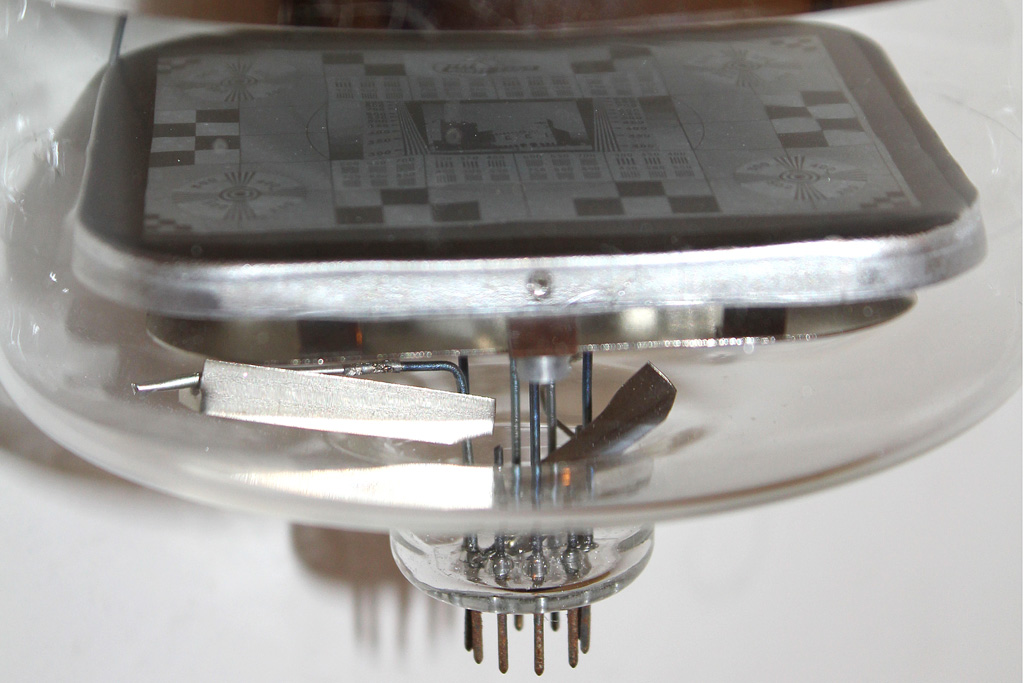

Tube analyseur d'Image, générateur de mire, tube monoscope. C'est un tube analyseur, un iconoscope, qui ne fournit qu'une
seule image, en générale une mire ou une image fixe ou encore le logo d'une
station de télévision. La cible (image) est placée au fond du tube qui est balayé par un
faisceau d'électrons qui créera un courant électrique variable suivant la
luminosité de l'endroit balayé. Ici, c'est un iconoscope "monoscope"
qui fournissait la mire de la station de télévision monégasque, Télé Monté
Carlos. Cette mire (ou grille comme disaient les gens à l'époque) est la
première diffusée par Télé Monté Carlos du 19 novembre 1954 au 3 octobre 1963

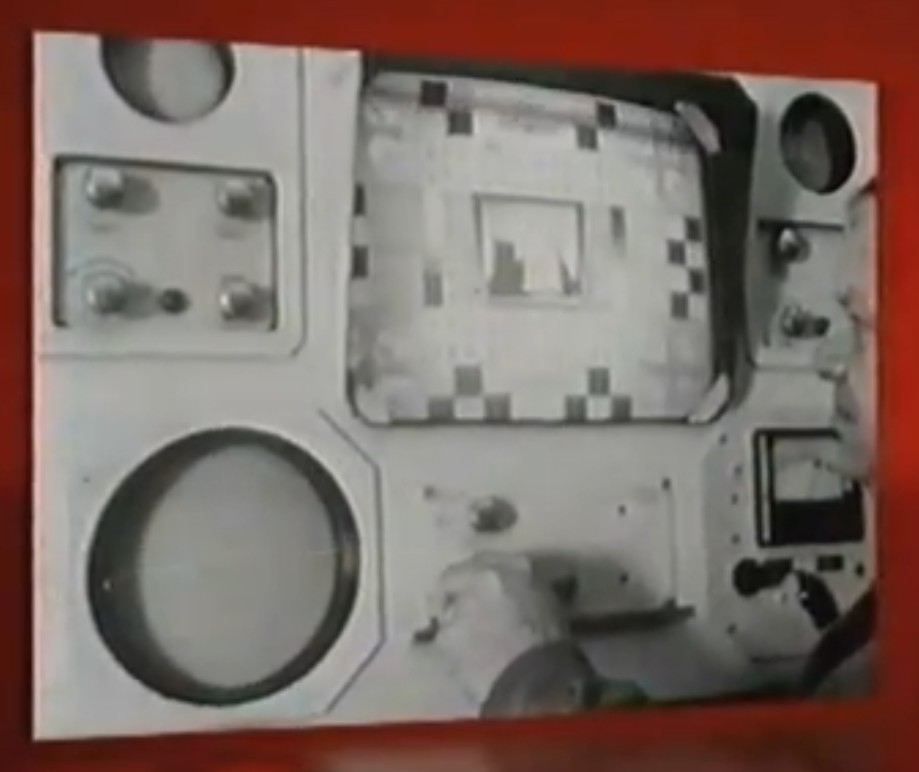

en 819 lignes, standard français. On peut voir, ici,
l'appareil qui générait cette mire et qui comportait un tube comme celui-ci
et peut être même celui-ci… Ce tube est donc un élément historique de cette chaine qui prend
le nom de TMC à partir du 4 octobre 1963. Attention, le col du tube a été brisé et recollé, il lui manque
au moins 5 cm. |
||
|
|
||
|

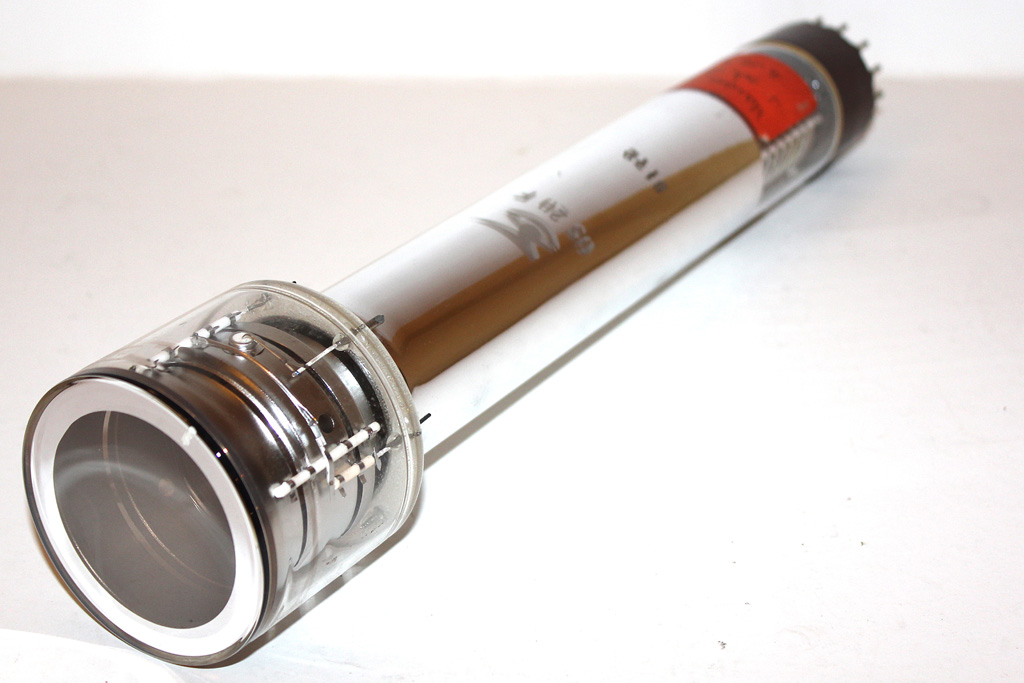

Tube Image Orthicon 3 pouces pour
caméra de télévision OS 20F de 1965. |
||
En
cliquant sur les photos, vous pouvez les télécharger en 1024 x 768.
En cliquant sur le nom de l’appareil, vous aurez des informations complémentaires telles que les schémas, les anciennes publicités et les documents techniques sous forme d’un fichier PDF ou d'une image JPG.
