La
radio et la télévision, pour être mis au point ont besoin d'appareils de
mesures, voici ma collection d'appareils de mesures (28 appareils) :
|
|
|
|
|

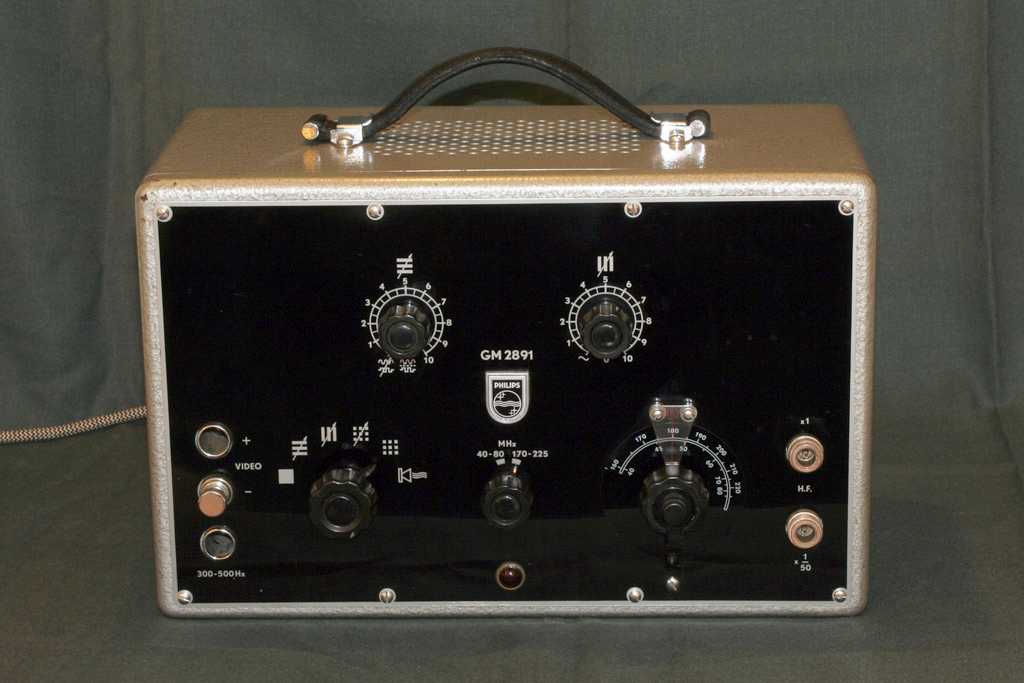

Mire TV à lampes 819 lignes, sortie VHF1 et 3 PHILIPS GM 2891 de 1956. |

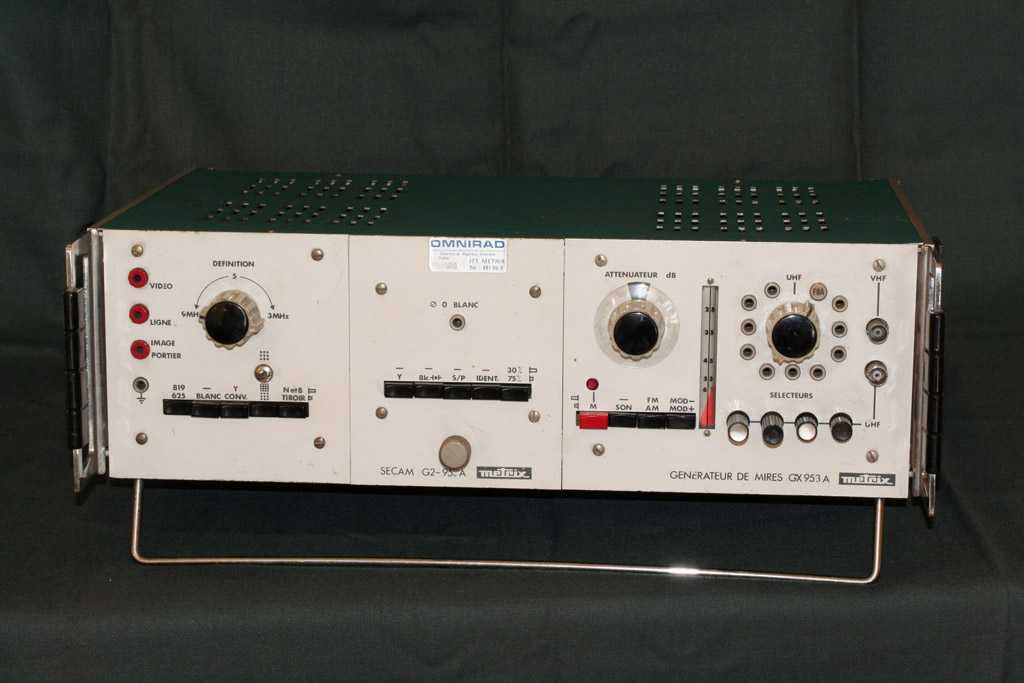

Mire TV, 625 et 819 lignes, SECAM, sortie VHF (F8A) et UHF (4 sélections) normes
E, L, L'. METRIX GX 953A, de 1970. |

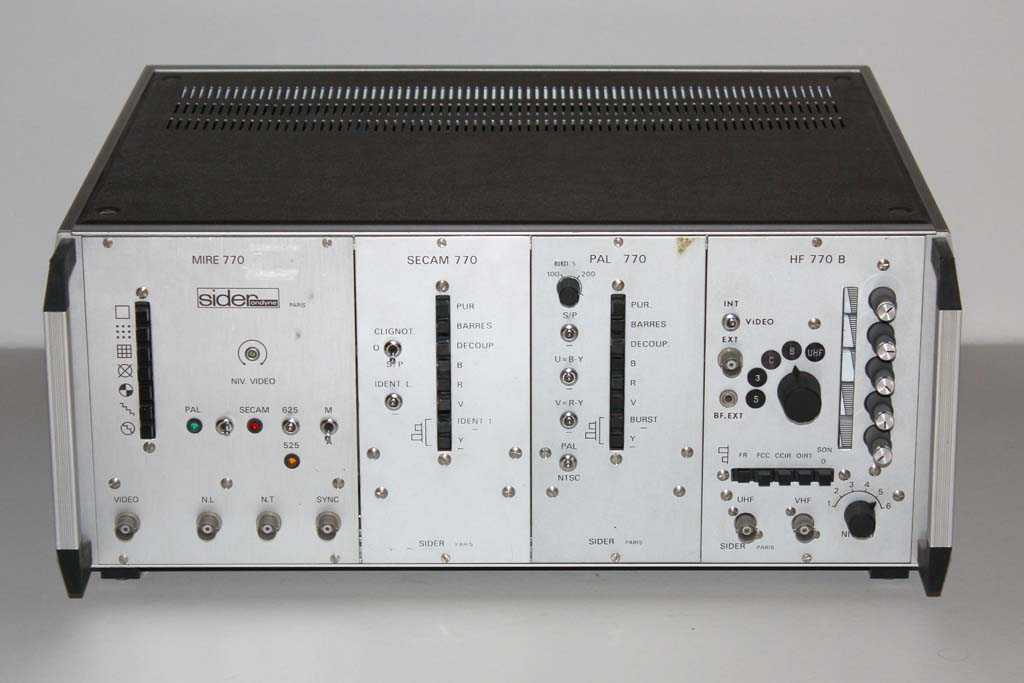

Mire TV, 525 et 625 lignes, PAL/SECAM sortie VHF et UHF (5
sélections) normes L, L', BG, OIRT et FCC. SIDER ONDYNE 770, années 1980. |
|
|
|
|
|

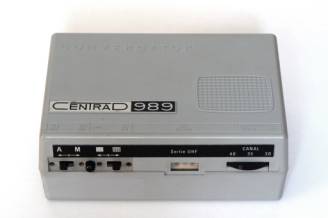

Mire TV de convergence, 625 lignes à piles (2x4,5V), sortie UHF
(du canal 30 au 40), norme L. CENTRAD 989 Convergator, années 1970. (Très pratique en voyage pour tester les TV) |

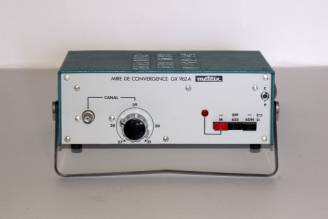

Mire TV de convergence, 625 et 819 lignes, sortie UHF (du canal
27 au 31), normes E et L METRIX GX962A, années 1970 |

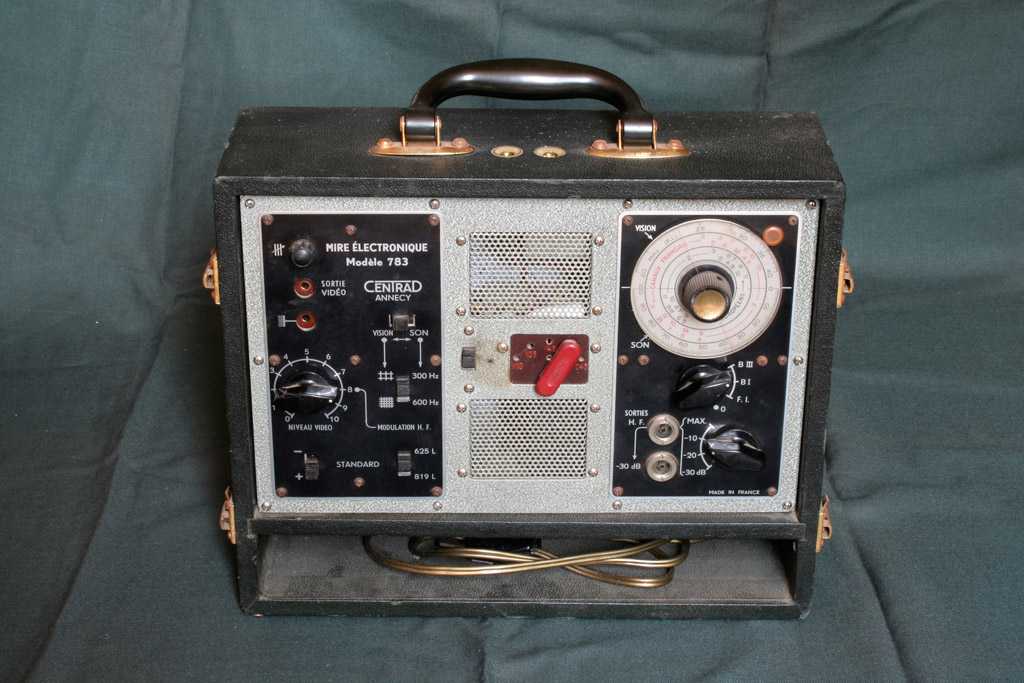

Mire TV à lampes, 625 et 819 lignes, sortie VHF1 et 3 CENTRAD 783, de 1957. |
|
|
|
|
|

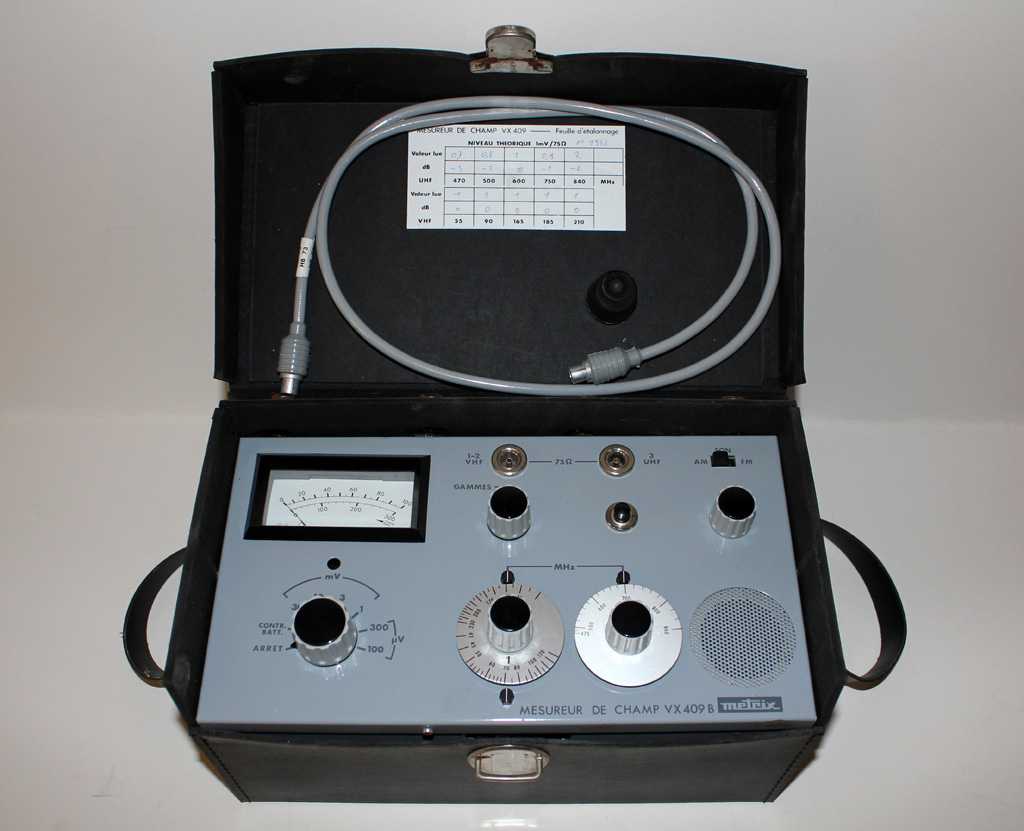

Mesureur de champ METRIX VX409B, de 1968. Cet appareil permet le réglage des antennes de réception. Alimentation par 4 piles de 4,5V Démodulation AM et FM pour le son. |

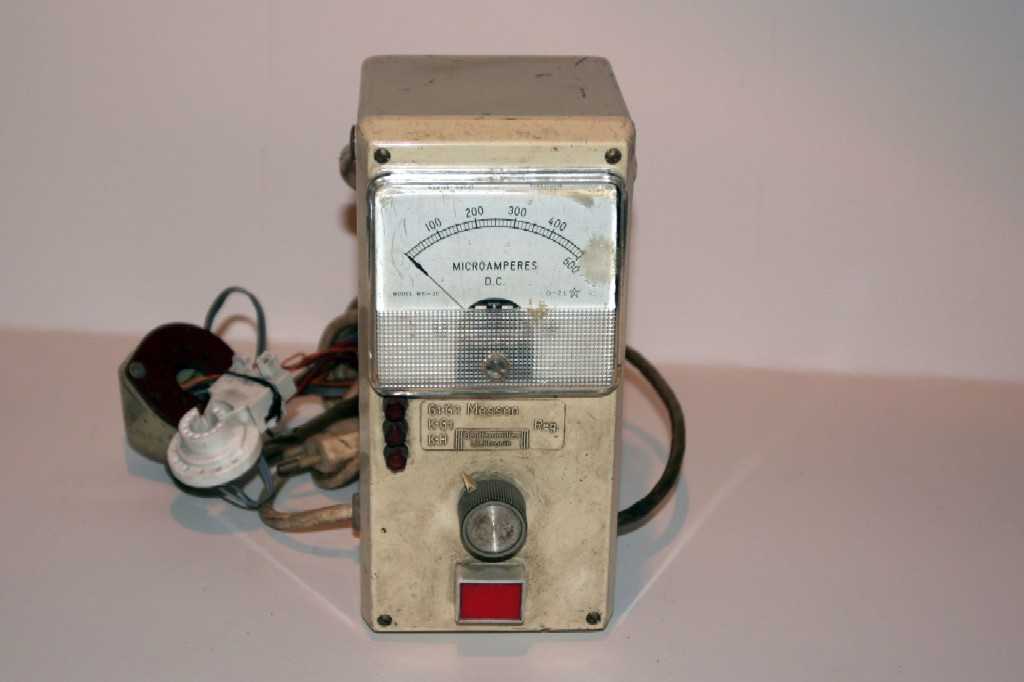

Régénérateur de tube cathodique Beutten
Muller, années 1970. Cet appareil régénère les tubes cathodiques lorsqu'ils sont
fatigués mais ce n'est que provisoire. |

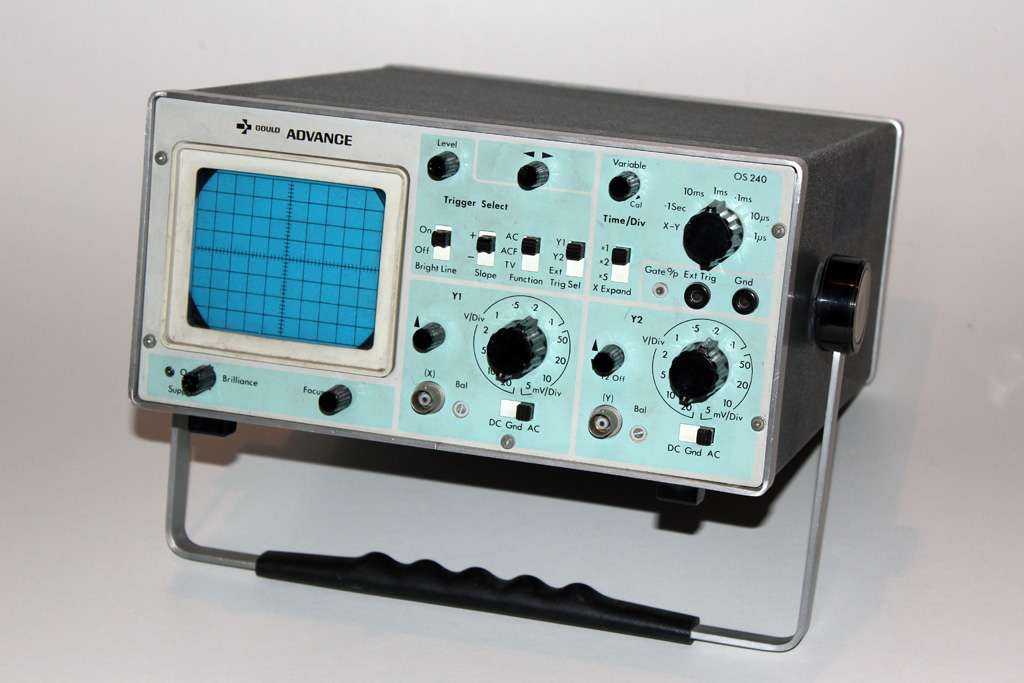

Oscilloscope 5Mhz Gould Advance OS240, de
1974. |
|
|
|
|
|

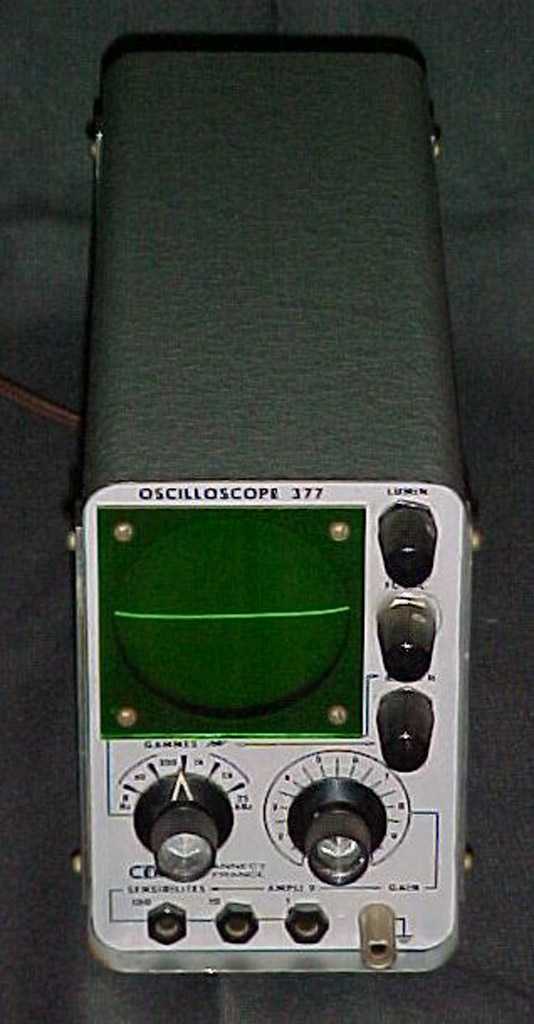

Oscilloscope à lampes 1MHz CENTRAD 377, de 1963. |

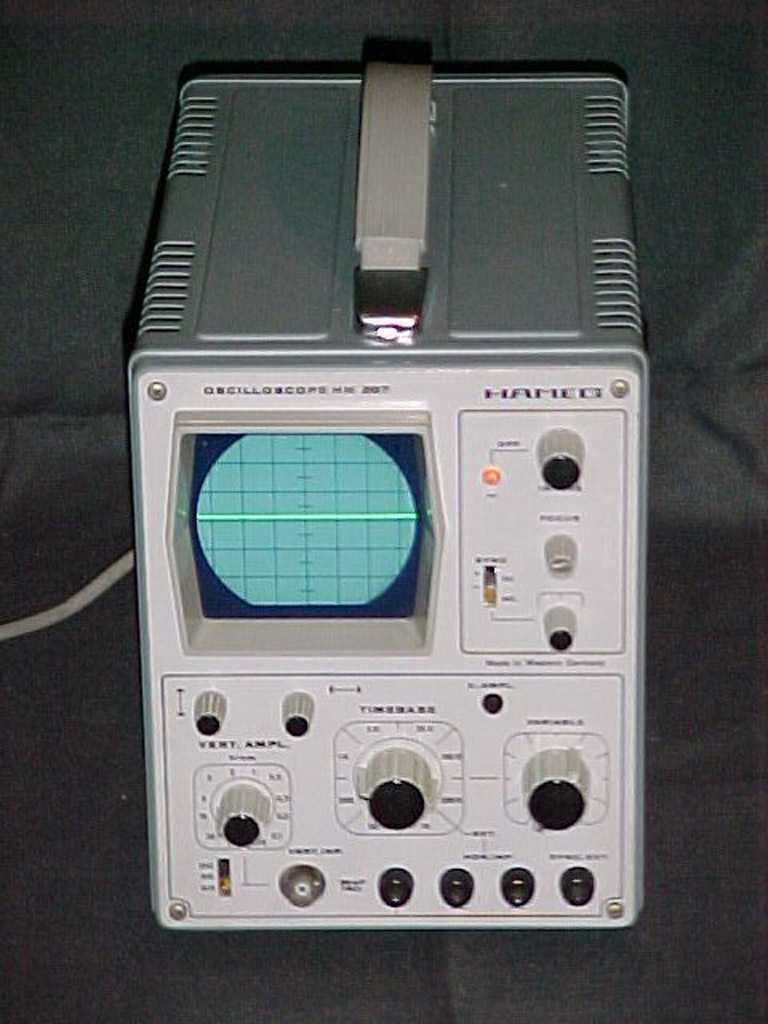

Oscilloscope 8MHz HAMEG 207, de 1974. |

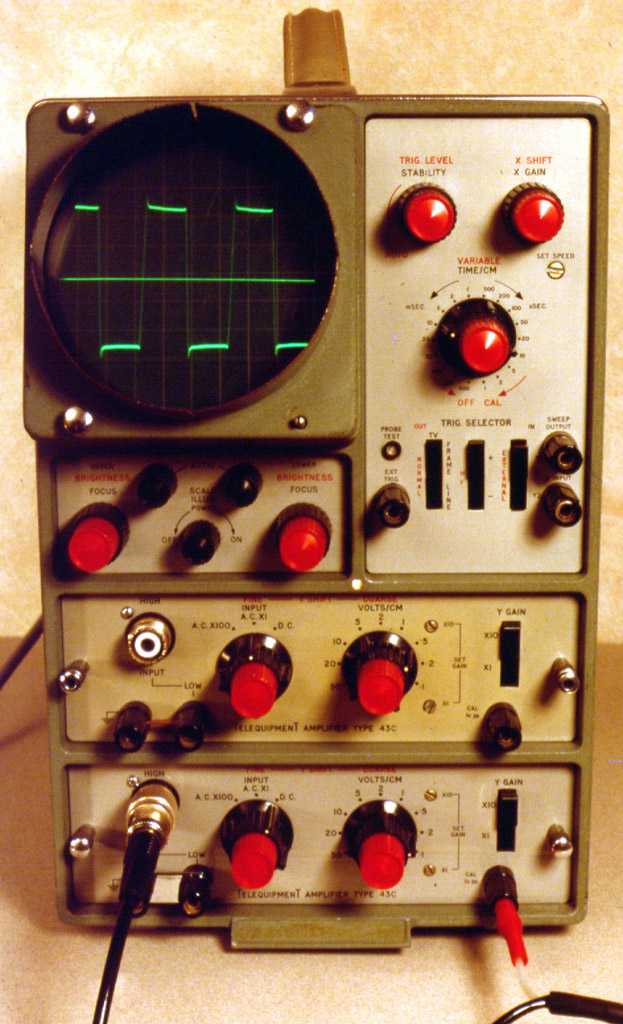

Oscilloscope à lampes 15MHz TELEQUIPEMENT D43 de 1962. Ampli vertical 43C. Tube cathodique double trace (2 canons). |
|
|
|
|
|

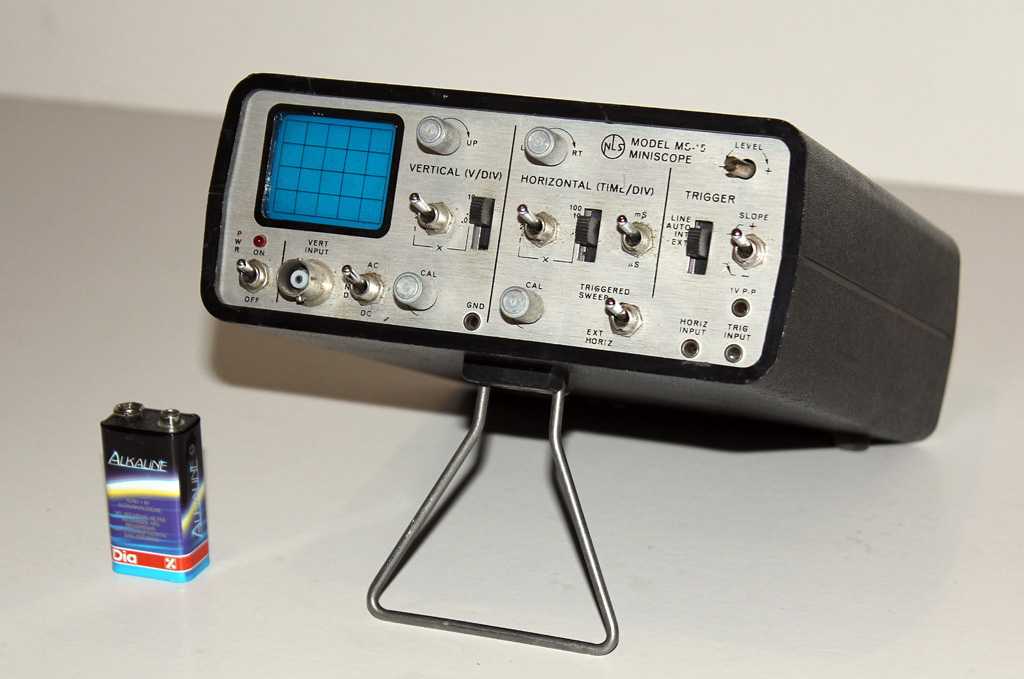

Oscilloscope 15 Mhz portable, écran de 4cm, Non Linear Systems
NLS, MS-15 “Miniscope” de 1978. CRT ref : Telefunken D5-100W |

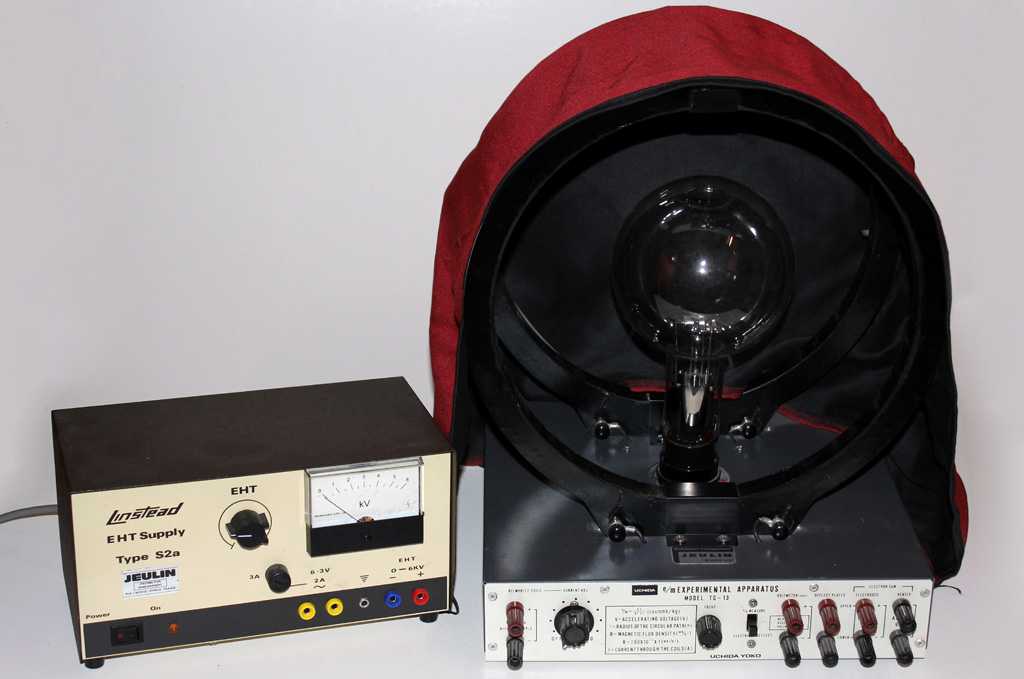

Oscilloscope pour enseignement distribué par JEULIN, Partie oscillo, UCHIDA YOKO, modèle TG13, Partie Générateur THT 6KV, LINSTEAD type S2a, Années 1980. |

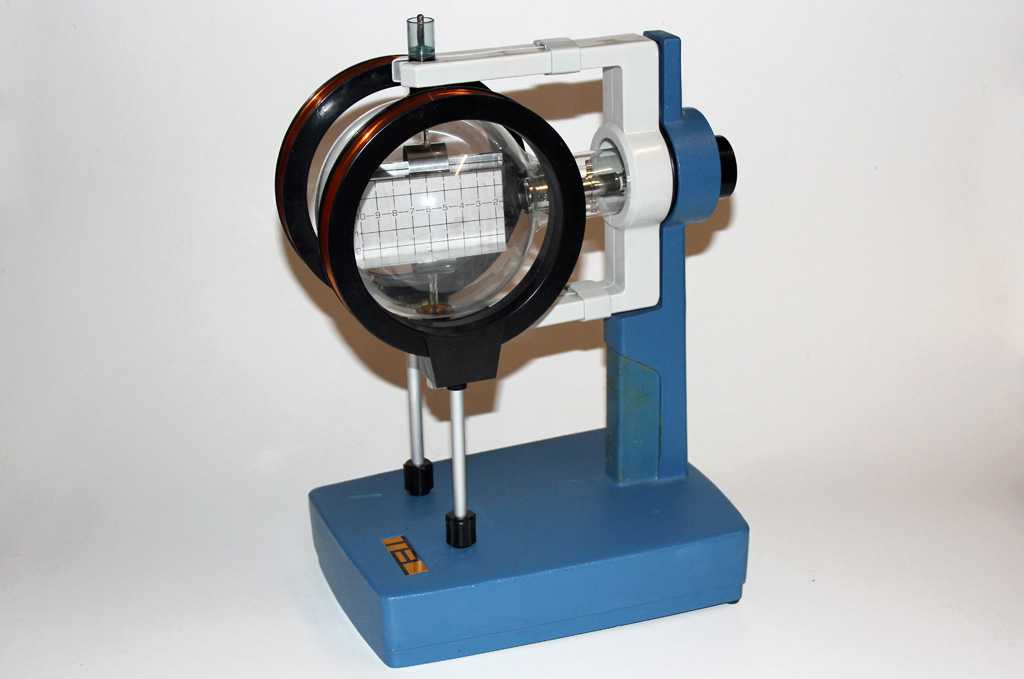

Oscilloscope pour l'enseignement TEL, années 1980. |
|
|
|
|
|

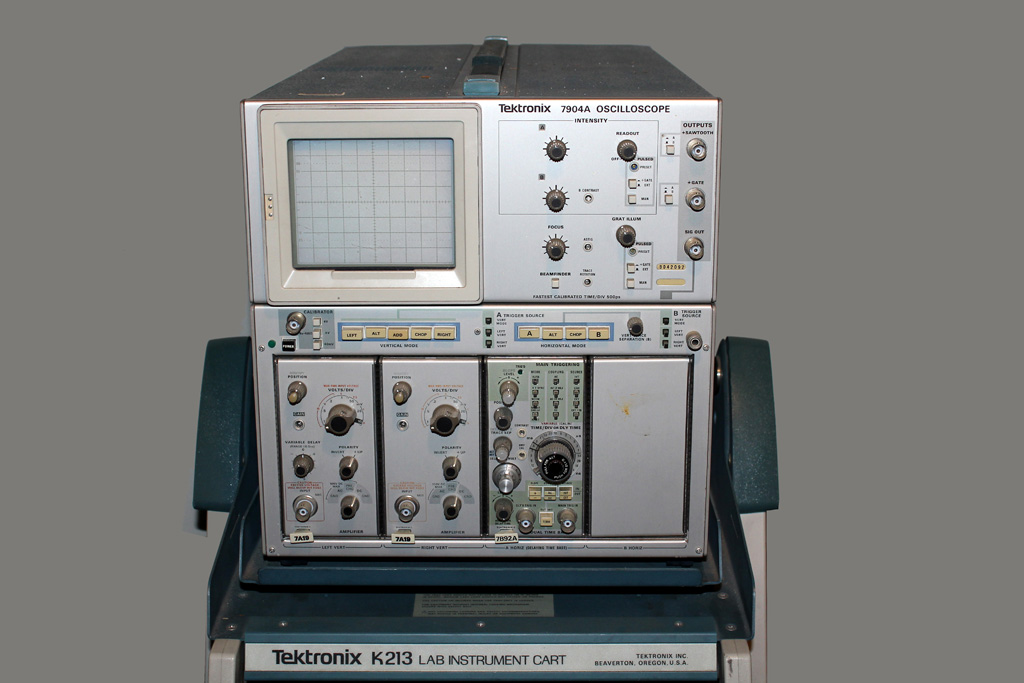

Oscilloscope
500MHz TEKTRONIX 7904A de 1984. |

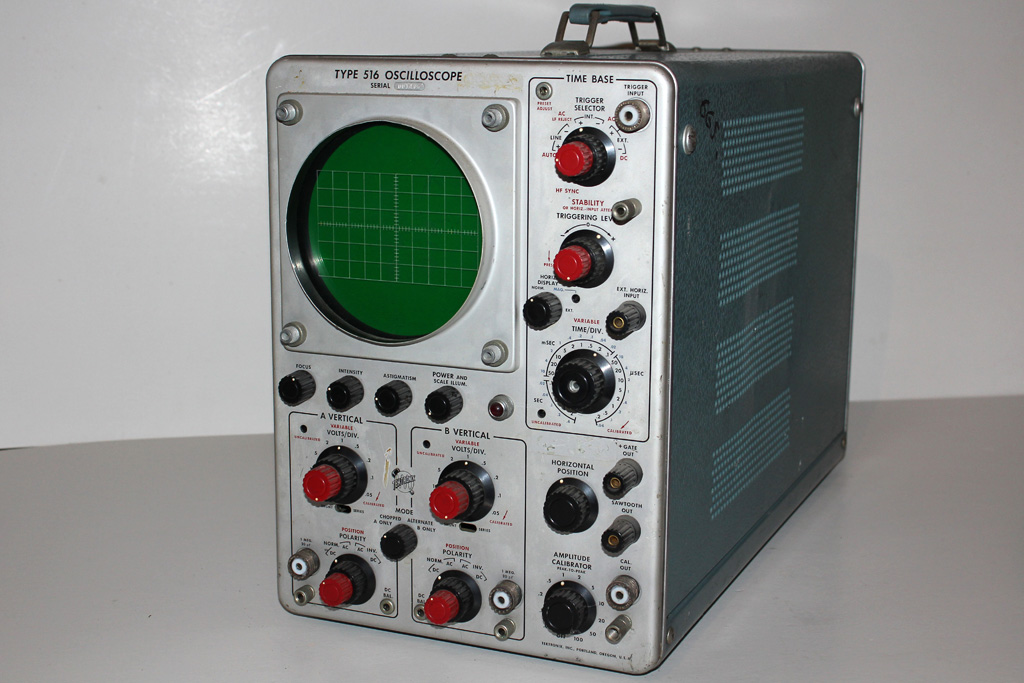

Oscilloscope
15 MHz TEKTRONIX 516 de 1962. |

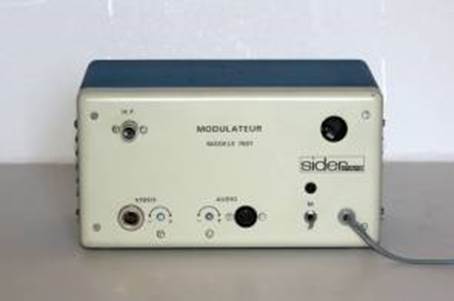

Modulateur vidéo en UHF norme française L SIDER ONDYNE 7601, de 1977. |
|
|
|
|
|

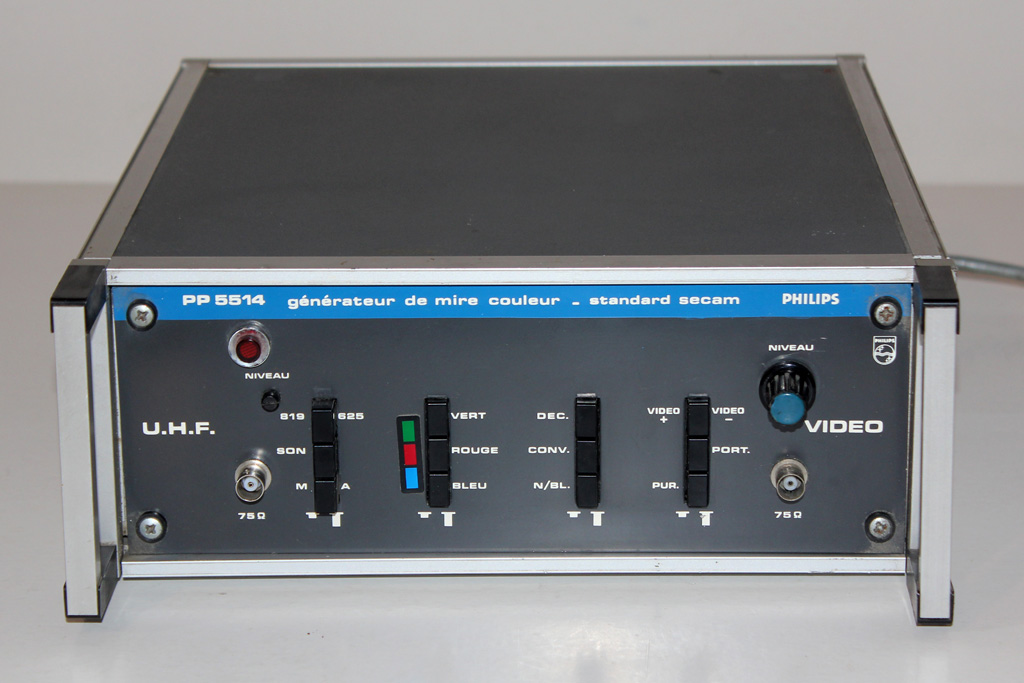

Mire TV couleur de convergence SECAM PHILIPS PP5514 de 1978 Sortie UHF norme L et E et sortie vidéo composite. Prévu pour les téléviseurs couleurs 819 et 625 lignes. |

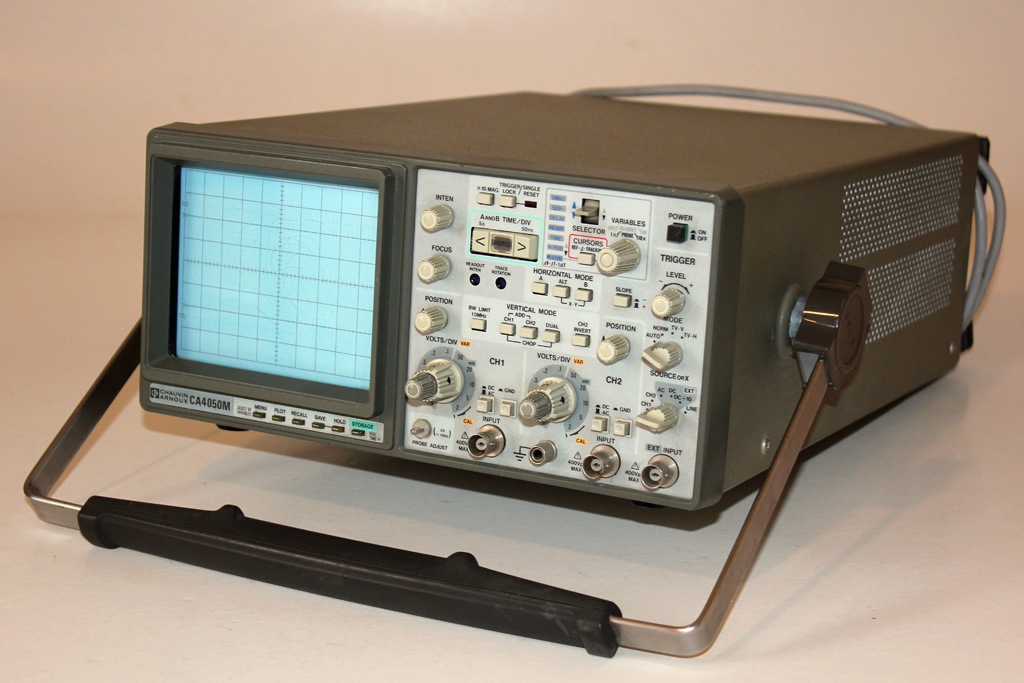

Oscilloscope 20MHz CHAUVIN ARNOUX CA4050M de 1990 |

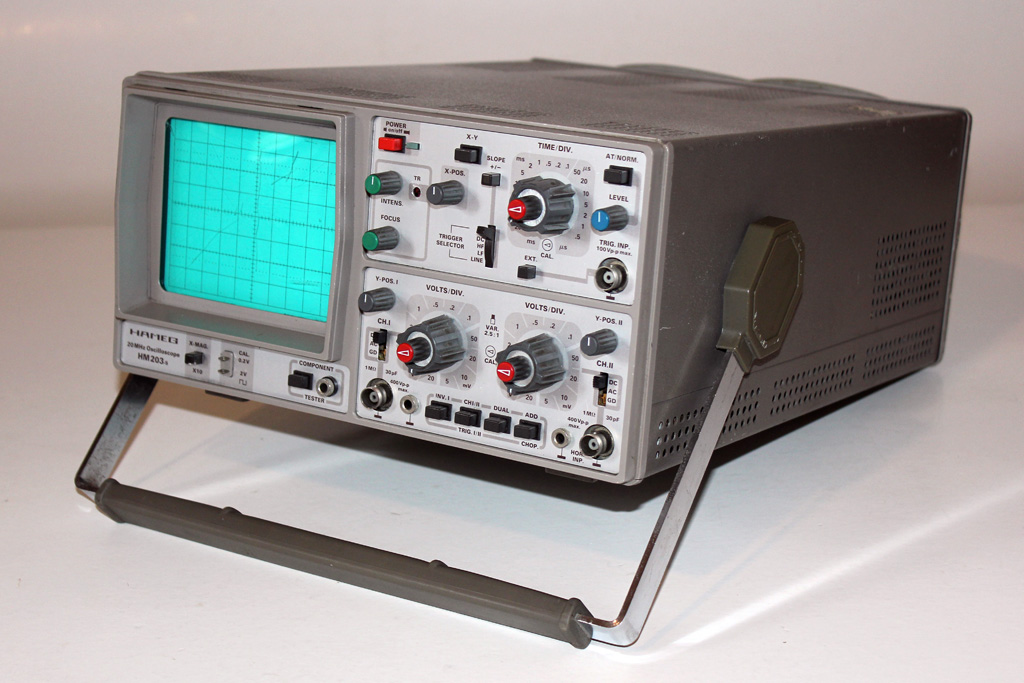

Oscilloscope 20MHz HAMEG HM203-5 de 1984 |
|
|
|
|
|

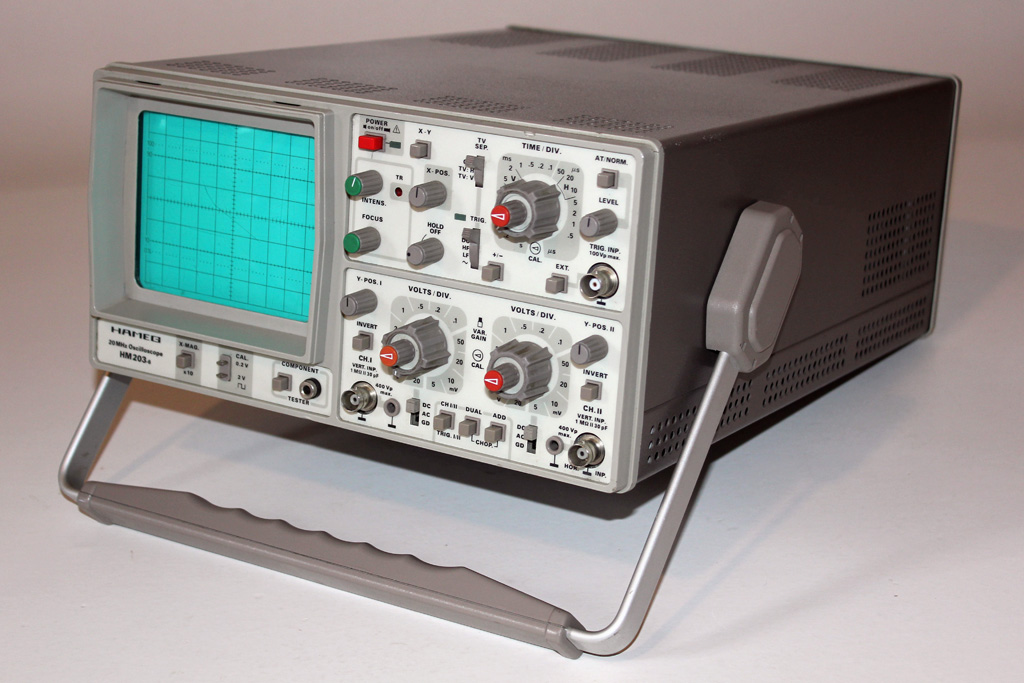

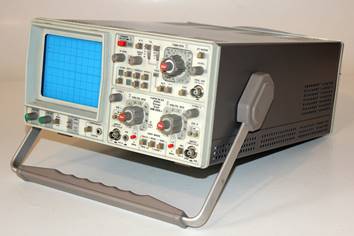

Oscilloscope 20MHz HAMEG HM203-6 de 1986 |

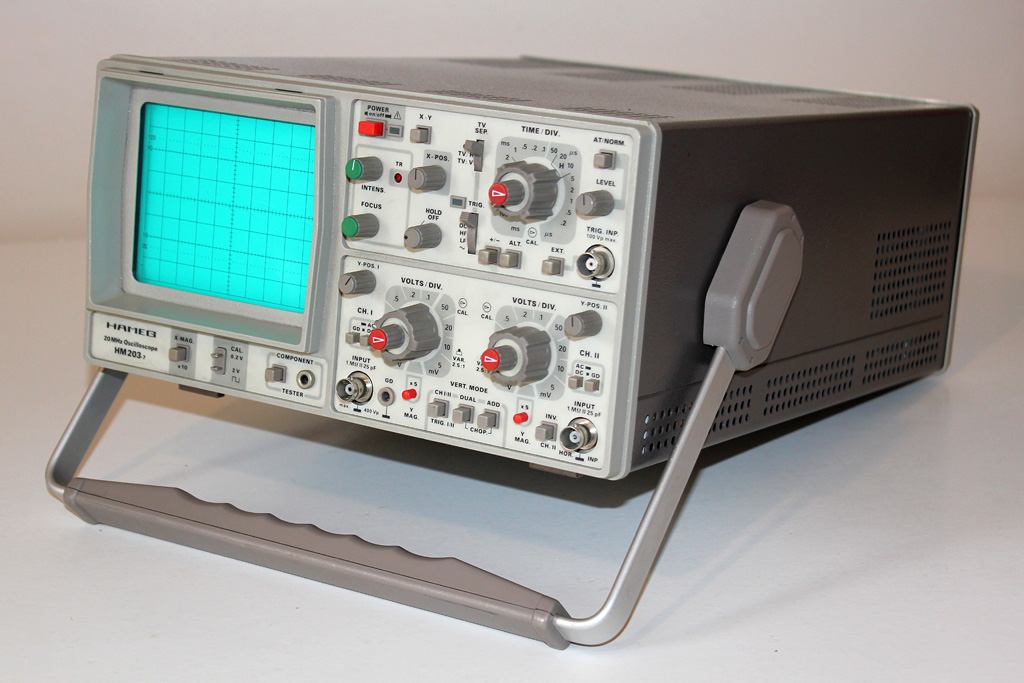

Oscilloscope 20MHz HAMEG HM203-7 de 1990 |

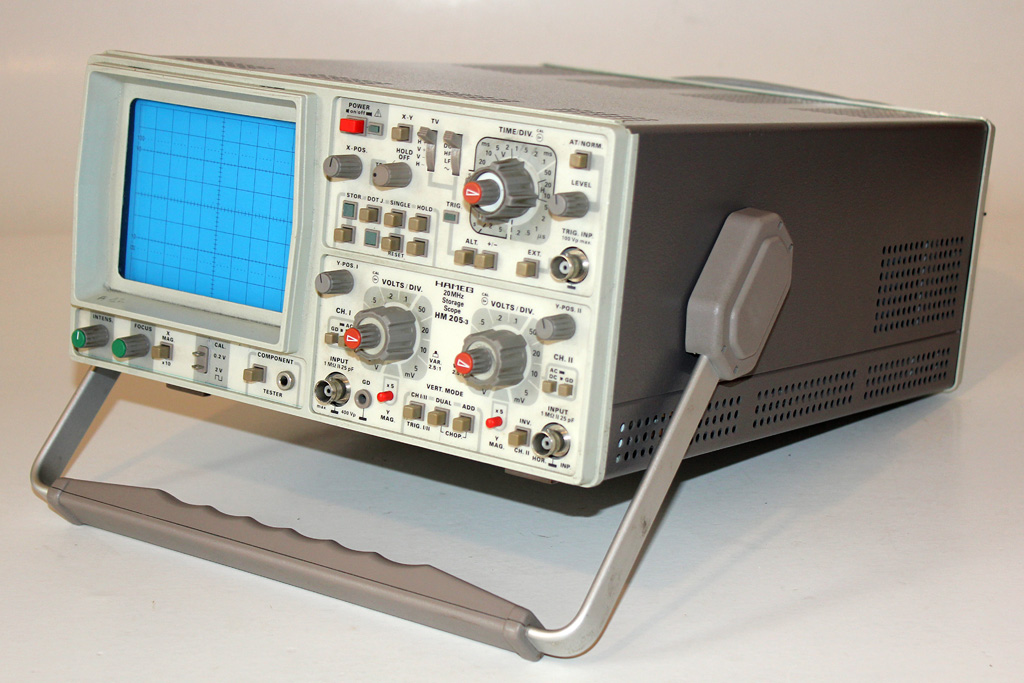

Oscilloscope 20MHz à mémoire numérique HAMEG HM205-3 de 1990 |
|
|
|
|
|

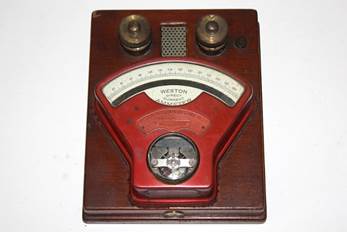

Ampèremètre
300A courant continu WESTON
ELECTRICAL INSTRUMENT Co., Model 1 N° 31556 Patented du 6
novembre 1888 au 18 juillet 1901 Fabriqué
à Newark, New Jersey, USA en 1901 |

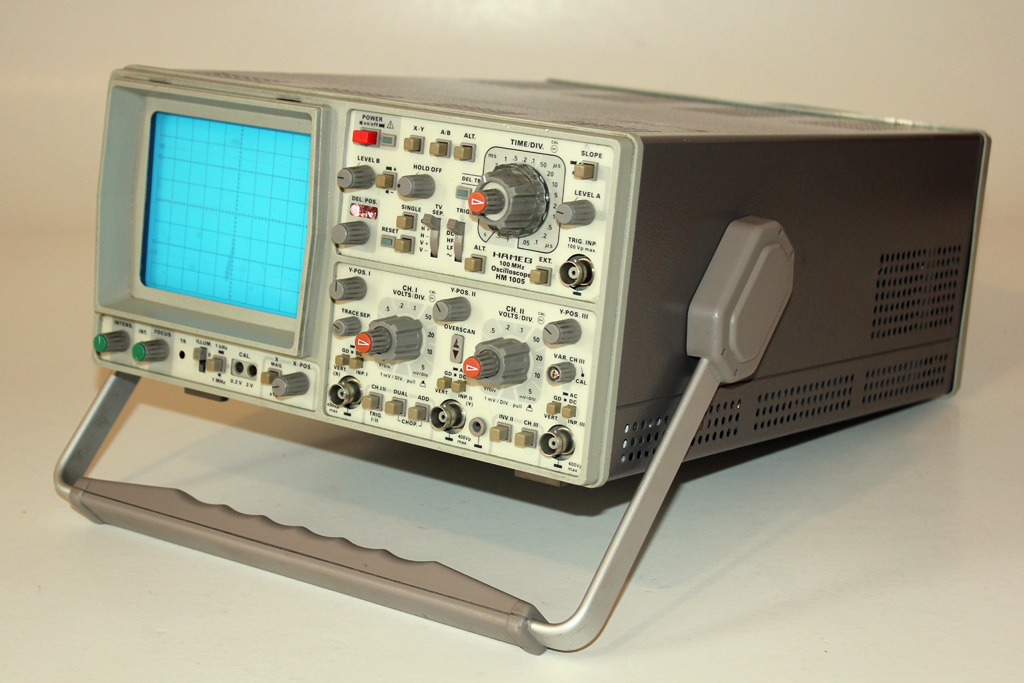

Oscilloscope 100MHz HAMEG HM1005 de 1995. |

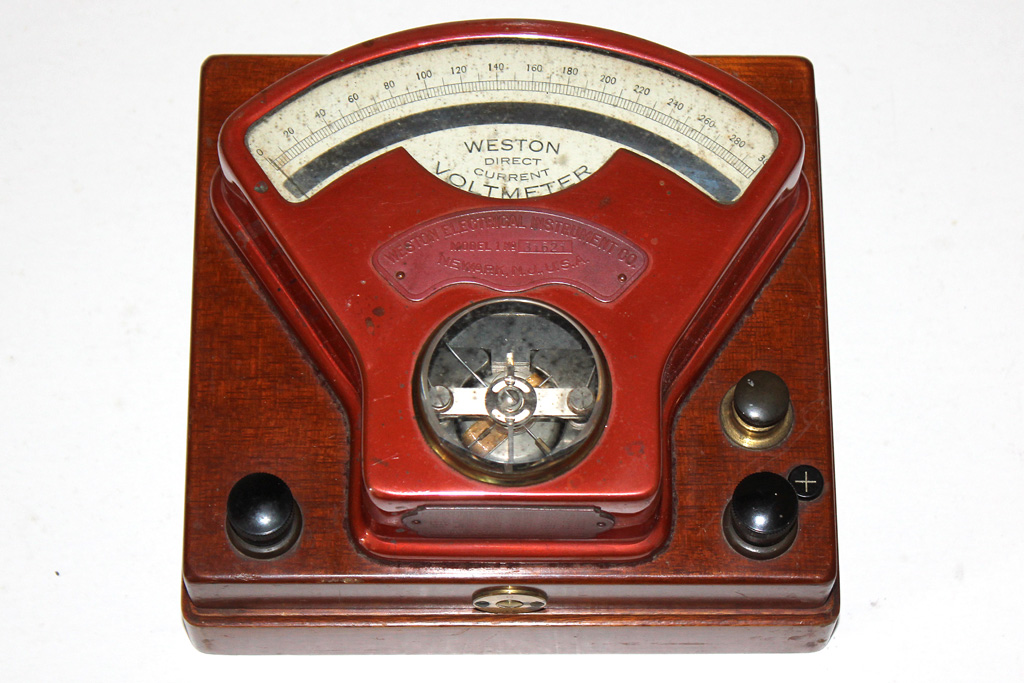

Voltmètre
300V courant continu WESTON
ELECTRICAL INSTRUMENT Co., Model 1 N° 31621 Patented du 6
novembre 1888 au 18 juillet 1901 Fabriqué
à Newark, New Jersey, USA en 1901 |
|
|
|
|
|

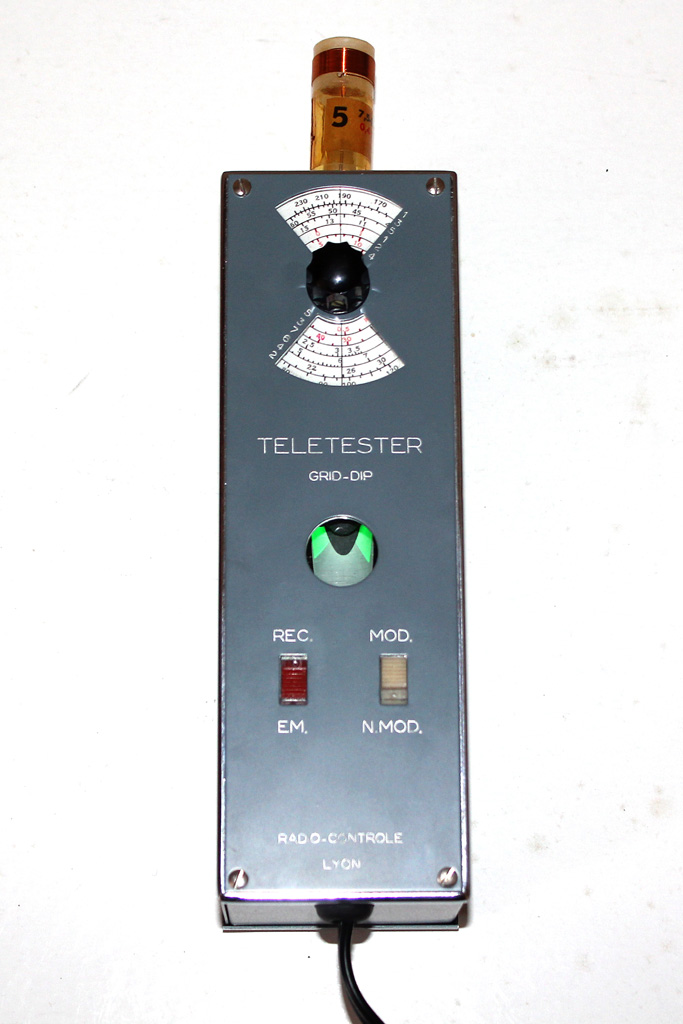

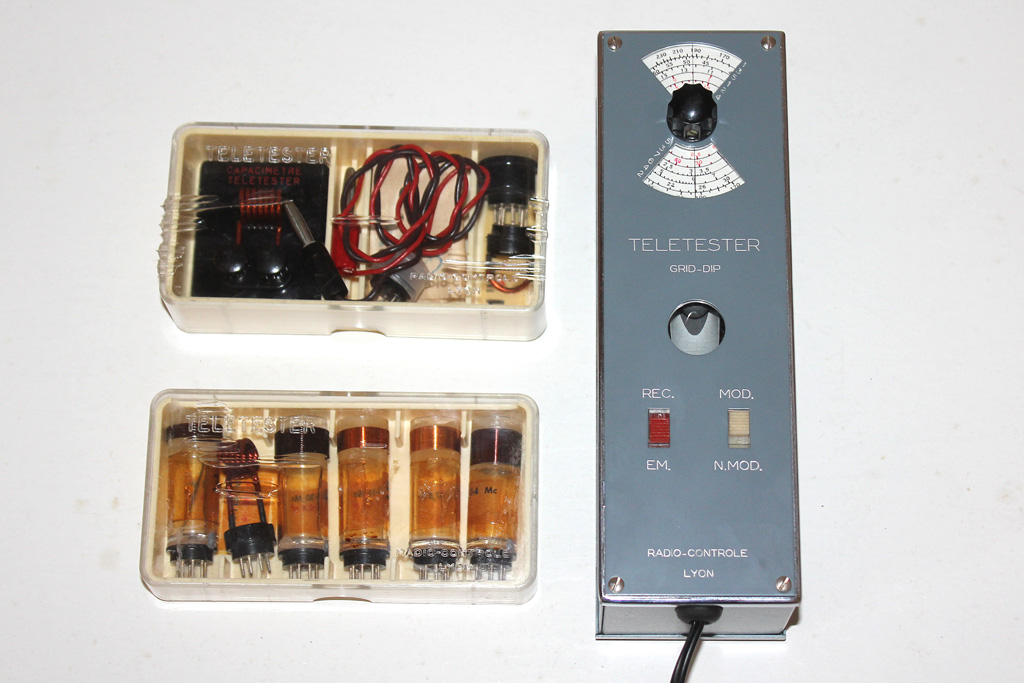

Grid-Dip RADIO
CONTROLE Teletester de 1959. Couvre
de 100 KHz à 250 MHz avec une porteuse modulée en AM ou en FM avec un signal
audio interne de 900 Hz environ ou sans signal BF. La
modulation HF se fait par tube de type 2BQ7A et la modulation BF par un
transistor au germanium de type OC72. Les
mesures se font avec un indicateur d'accord à tube de type EM85. En REC
(réception), il fait office de fréquencemètre/ondemètre. En EM (émission), il
sert à injecter un signal HF modulé ou non soit sur l'antenne d'un récepteur
soit par rayonnement, c'est un véritable émetteur. Il fait aussi office de
capacimètre de 0 jusqu’à 1,6nF. Il peut aussi tester les quartz. Il sert
aussi de générateur BF avec l'embout idoine. Il
possède 7 bobines qui couvrent de 2 à 250 MHz mais peut descendre plus bas
avec une bobine adaptée (fréquence minimale testée 100 KHz). Il est

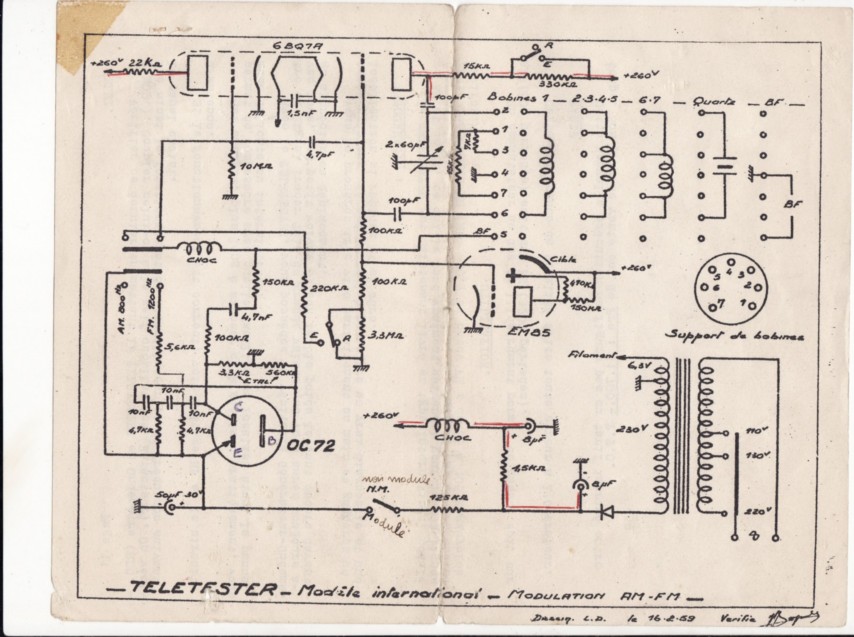

alimenté en 230V 50Hz. Ici son schéma
fourni dans la boite. |
||
|
|
||
|
|

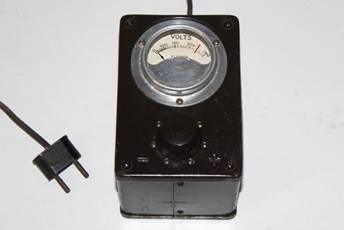

Survolteur-Dévolteur 220V FLUIDOR, années 1950. Appareil qui permet de régler précisément la tension secteur. Exemples : Tension EDF 230 V, tension de sortie de 200 à 250V Tension EDF 210V, tension de sortie de 190 à 230V Vue de
la prise de courant de sortie |
|
